Disciplina: Engenharia Mecatrônica
Assunto: Medição de Temperatura
Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Santa Catarina
Qual é a principal limitação de um medidor de temperatura baseado em termopares?
Disciplina: Engenharia Mecatrônica
Assuntos: Dimensionamento de Elementos de Máquinas: Eixos, Molas, Engrenagens, Mancais, Correias, Freios e Embreagens
Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Serviço de Água e Esgoto de Novo Hamburgo - Comusa
Qual é a tensão máxima gerada em um eixo de diâmetro 50 mm quando uma carga de 50 kN é aplicada?
Disciplina: Engenharia Mecatrônica
Assuntos: Dimensionamento de Elementos de Máquinas: Eixos, Molas, Engrenagens, Mancais, Correias, Freios e Embreagens
Ano: 2023 Banca: COPERVE UFSC - Comissão Permanente de Vestibular da Universidade Federal de Santa Catarina Órgão: Universidade Federal de Santa Catarina
Nas juntas rebitadas, a tensão de cisalhamento nos rebites é definida por Tc = \(\frac{Q}{A}\) ≤ Td, onde Tc é a tensão de cisalhamento que o rebite sofre devido à carga de cisalhamento Q, A é a área da secção transversal do rebite e Td é a tensão admissível do material do rebite ao cisalhamento. A esse respeito, indique se as afirmativas a seguir são verdadeiras (V) ou falsas (F) e assinale a alternativa com a sequência correta de cima para baixo.
( ) Se a área A do rebite aumentar e a carga Q permanecer constante, a tensão admissível do material diminui.
( ) Se a área A do rebite diminuir e a carga Q permanecer constante, a tensão admissível do material diminui.
( ) A área do rebite varia proporcionalmente com a carga aplicada para que a tensão devido ao carregamento seja constante.
( ) Numa dada situação, ao ser trocado o rebite por outro rebite com material mais resistente e a carga permanecer constante, a área projetada do rebite pode diminuir.
Disciplina: Engenharia Mecatrônica
Assuntos: Arquitetura de Von Neumann: Processador, Memória e E/S
Ano: 2023 Banca: COPERVE UFSC - Comissão Permanente de Vestibular da Universidade Federal de Santa Catarina Órgão: Universidade Federal de Santa Catarina
Considerando a organização de um sistema computacional básico, relacione os termos da coluna 1 às definições da coluna 2 e assinale a alternativa com a sequência correta de cima para baixo.
Coluna 1
I. ULA
II. Unidade de controle
III. Unidade de memória
IV. Unidade de entrada
V. Seção de registradores
Coluna 2
( ) Conjunto de dispositivos usados para obter dados externos ao computador.
( ) Elemento de um microcomputador responsável por armazenar programas e dados que podem ou não ser alterados pelo microprocessador.
( ) Área de um microprocessador que realiza operações aritméticas e lógicas sobre os dados.
( ) Área de um microprocessador responsável por gerar os sinais apropriados para execução das instruções.
( ) Área de um microprocessador com grupos de flip-flops que realizam diversas funções de contagem e armazenamento temporário de dados, instruções e endereços de memória durante a execução de programas.
Disciplina: Engenharia Mecatrônica
Assuntos: Cinemática e Dinâmica de Mecanismos: Dispositivos Articulados, Cames e Trem de Engrenagens
Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Serviço de Água e Esgoto de Novo Hamburgo - Comusa
Sobre a transmissão de velocidade por engrenagens, a relação de transmissão de velocidade é:
Disciplina: Engenharia Mecatrônica
Assuntos: Tração, Compressão e Torção em Limites Elásticos
Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Serviço de Água e Esgoto de Novo Hamburgo - Comusa
Qual será a deformação de uma barra de aço de 100 cm de comprimento e seção de 1 cm² submetida a uma carga de 10.000 N, sabendo-se que o módulo de elasticidade do aço é de 200 GPa?
Disciplina: Engenharia Mecatrônica
Assuntos: Eletrônica de Potência: Retificadores, Inversores, PWM
Ano: 2023 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo
Os inversores de frequência são usados amplamente na indústria e substituíram variadores de velocidade mecânicos, eletromagnéticos e hidráulicos. A respeito dos inversores de frequência, são feitas as seguintes afirmações:
I. Inversores de frequência podem alterar o módulo e a frequência da tensão da rede trifásica de alimentação de um motor trifásico.
II. A tensão de entrada e de saída de um inversor de frequência são sempre ondas senoidais.
III. Inversores de frequência podem trabalhar com entradas monofásicas. No entanto, seu número de fases de saída será sempre igual ao número de fases de entrada.
IV. A aceleração e a frenagem de motores podem ser controladas com inversores de frequência.
Sobre as afirmações apresentadas podemos dizer que são corretas apenas:
Disciplina: Engenharia Mecatrônica
Assunto: Modelagem de Sistemas a Eventos Discretos
Ano: 2023 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo
Em um sistema de logística, um robô é utilizado para direcionar pacotes para diferentes destinos com base em um código de barras presente em cada pacote. O robô funciona com uma máquina de estados com quatro estados: S0, S1, S2 e S3, que representam diferentes destinos. A lógica da máquina de estados é:
• No estado S0: com entrada 1, vai para S1; com entrada 0, permanece em S0.
• No estado S1: com entrada 1, vai para S2; com entrada 0, volta para S0.
• No estado S2: com entrada 1, retorna para S1; com entrada 0, vai para S3.
• No estado S3: independente da entrada, retorna para S0.
Se o robô começa no estado S0 e recebe as entradas: 1, 1, 0, qual será o estado final?
Disciplina: Engenharia Mecatrônica
Assuntos: Válvulas: Direcionais, Pré-operadas, de Retenção, de Fluxo e Reguladora de Pressão
Ano: 2023 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Universidade Estadual de Campinas
Para controle da velocidade de um atuador, seja ele linear ou rotativo, deve-se empregar:
Disciplina: Engenharia Mecatrônica
Assunto: Eletroválvulas Hidráulicas Convencionais
Ano: 2023 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Universidade Estadual de Campinas
Nas eletroválvulas hidráulicas, o componente responsável pela atuação do carretel da válvula, convertendo o impulso elétrico de comando em deslocamento mecânico pela geração de um campo magnético, é o
Disciplina: Engenharia Mecatrônica
Assunto: Sequential Function Chart
Ano: 2023 Banca: INEP ENEM - Instituto Nacional de Estudos e Pesquisas Educacionais Anísio Teixeira Órgão: Exame Nacional de Desempenho dos Estudantes

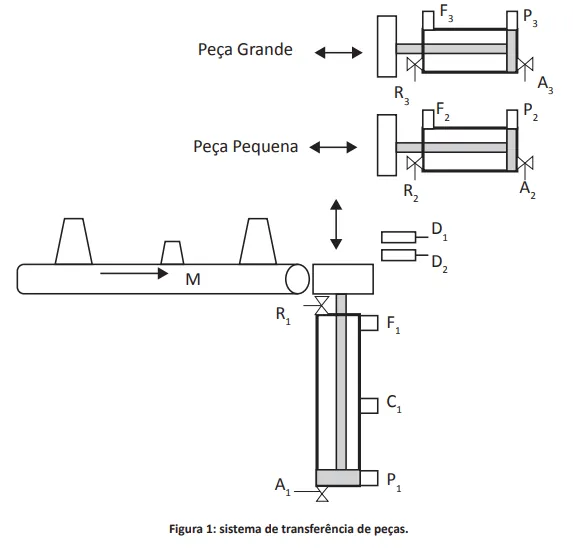

A figura 1 apresenta um sistema de transferência de peças.
Suponha que, por meio de uma esteira M, cheguem peças de tamanhos pequenos e grandes. A dimensão das peças é detectada por dois sensores ópticos (D1 e D2), que são ativados simultaneamente em caso de uma peça grande e, caso a peça seja pequena, somente D2 é ativado. Após a detecção do tamanho da peça, a esteira M é parada, e o cilindro sobe até a posição C1 (caso a peça seja pequena) e F1 (caso a peça seja grande).
Na sequência, para se retirarem as peças, é necessário movimentar os cilindros até o seu avanço correspondente (F2 ou F3). Os sinais responsáveis por avançar os cilindros são A1, A2 e A3 e, para retroceder, são R1, R2 e R3. Caso os cilindros não recebam nenhum sinal para avançar ou retroceder, deve-se considerar que eles fiquem em sua última posição. Deve-se pressionar o botão “início” não só para dar início ao processo, mas também para repetir o processo.

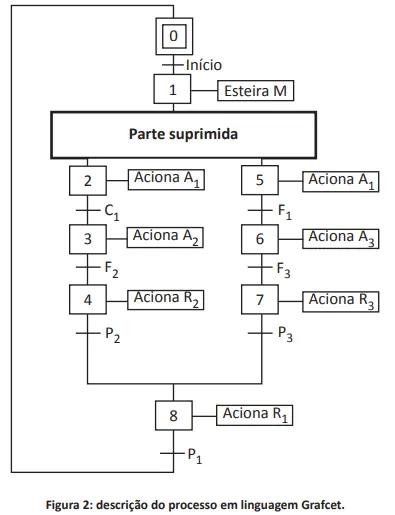

A figura 2 apresenta a descrição do processo em linguagem Grafcet, com uma parte suprimida.
Considerando as informações sobre o processo e a descrição em linguagem Grafcet, assinale a opção que apresenta a parte suprimida da figura 2.
Disciplina: Engenharia Mecatrônica
Assunto: Controlador Lógico Programável
Ano: 2023 Banca: COPERVE UFSC - Comissão Permanente de Vestibular da Universidade Federal de Santa Catarina Órgão: Universidade Federal de Santa Catarina
Indique se as afirmativas a seguir, a respeito de controladores lógicos programáveis (CLPs) usados em automação industrial, são verdadeiras (V) ou falsas (F) e assinale a alternativa com a sequência correta de cima para baixo.
( ) A norma IEC 61131-3 especifica estas cinco linguagens para programação de CLP: Assembly, C, Diagrama de Contatos (Ladder Diagram), Diagrama de Blocos (Function Block Diagram) e Diagrama Sequencial (Sequencial Flow Chart).
( ) Em operação normal (modo RUN), o CLP realiza periodicamente o ciclo de varredura que basicamente grava as informações das portas de entradas nas respectivas memórias-imagem, processa a lógica programada e só então atualiza as portas de saída de acordo com o estado das respectivas memórias-imagem.
( ) Em razão da confiabilidade operacional, do alto desempenho de seus processadores, da alta capacidade de memória e do baixo custo, os CLPs industriais são os dispositivos mais indicados para o processamento de imagens em equipamentos de controle de qualidade da produção.
( ) Segundo a norma IEC 61131-3, a programação de CLPs em Diagrama de Contatos (Ladder Diagram) segue a mesma lógica de um circuito elétrico de relés, de modo que uma mudança na ordem em que os degraus (rungs) são programados no diagrama não pode alterar o comportamento gerado pelo CLP.
Disciplina: Engenharia Mecatrônica
Assunto: Programação e Controle
Ano: 2023 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais
Considere um robô móvel não-holonômico que se move sobre um plano horizontal sem obstáculos. É correto dizer que o robô:
Disciplina: Engenharia Mecatrônica
Assunto: Diagramas Ladder
Ano: 2023 Banca: INEP ENEM - Instituto Nacional de Estudos e Pesquisas Educacionais Anísio Teixeira Órgão: Exame Nacional de Desempenho dos Estudantes
Suponha que uma empresa utiliza um sistema de manufatura flexível (FMS) em sua produção, empregando uma esteira de transporte (Q2), uma válvula para controle de envase (Q1) e uma bomba de abastecimento (Q3) do tanque de produto. O processo é controlado por um controlador lógico programável (CLP), o qual permite alterar a sequência de controle conforme a demanda de cada produto.

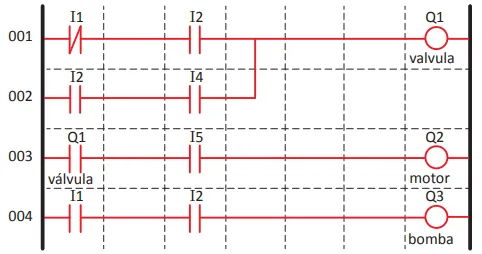

A figura a seguir apresenta uma programação Ladder do processo. Esse programa pode ser convertido em álgebra booleana equivalente.
Considerando o programa Ladder apresentado na figura, a equação booleana equivalente de acionamento do motor (Q2) é
Disciplina: Engenharia Mecatrônica
Assunto: Sensores e Transdutores
Ano: 2023 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo
Assinale a alternativa correta sobre sensores capacitivos, indutivos e magnéticos.
Disciplina: Engenharia Mecatrônica
Assunto: Medição de Pressão
Ano: 2023 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo
Na instrumentação industrial, os transdutores são comumente usados para converter quantidades físicas, como pressão ou temperatura, em sinais elétricos que podem ser facilmente medidos e monitorados.
Considere que você está usando um transdutor linear de pressão. Este dispositivo fornece uma corrente de saída que varia de 0 a 20 mA, correspondendo, respectivamente, a uma variação de pressão de 0 a 100 bar. Se o transdutor estiver fornecendo uma saída de 12 mA, qual será a pressão correspondente?
Disciplina: Engenharia Mecatrônica
Assunto: Medição de Temperatura
Ano: 2023 Banca: INEP ENEM - Instituto Nacional de Estudos e Pesquisas Educacionais Anísio Teixeira Órgão: Exame Nacional de Desempenho dos Estudantes
Uma barra de aço baixa liga deve receber o tratamento térmico de nitretação, a fim de apresentar maior dureza superficial e, consequentemente, maior resistência ao desgaste. Para que seja obtido esse efeito, necessita-se de aquecimento e controle da temperatura de um forno industrial na faixa de 500 °C a 550 °C na presença de gás nitrogênio. Sabe-se que um termopar, instrumento utilizado para serem realizadas medições de temperatura, foi calibrado a 0 °C.

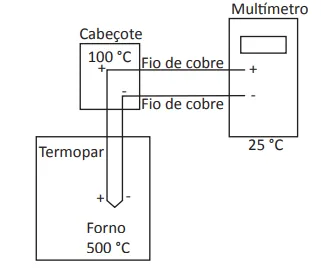

A figura a seguir apresenta um esquema de ligação de um termopar genérico, em que a junta quente está inserida dentro do forno à temperatura de 500 °C, e a junta fria encontra-se conectada a um cabeçote do lado externo do forno à temperatura de 100 °C. O multímetro utilizado efetua a compensação automática de temperatura ambiente. Ao se realizar a instalação, o termopar ficou distante do multímetro e, como não havia fios/cabos de extensão/compensação, foram utilizados fios elétricos comuns de cobre entre o cabeçote e o multímetro.

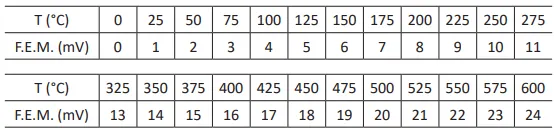

A tabela a seguir apresenta a correlação entre a temperatura (°C) e a força eletromotriz (mV) gerada.
Considerando a montagem ilustrada na figura e a tabela apresentada, conclui-se que a temperatura, em °C, registrada no visor do multímetro corresponde a
Disciplina: Engenharia Mecatrônica
Assunto: Diagrama de Blocos
Ano: 2023 Banca: INEP ENEM - Instituto Nacional de Estudos e Pesquisas Educacionais Anísio Teixeira Órgão: Exame Nacional de Desempenho dos Estudantes

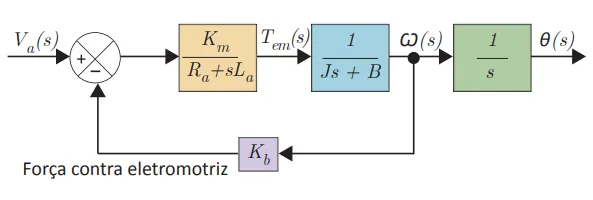

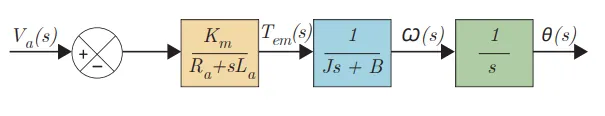

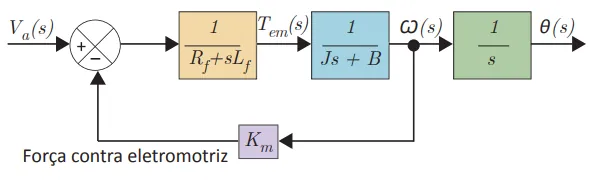

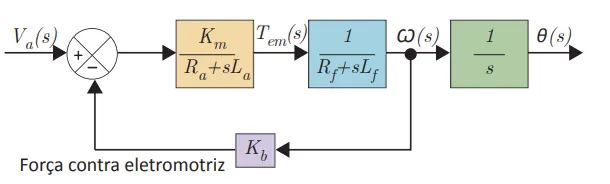

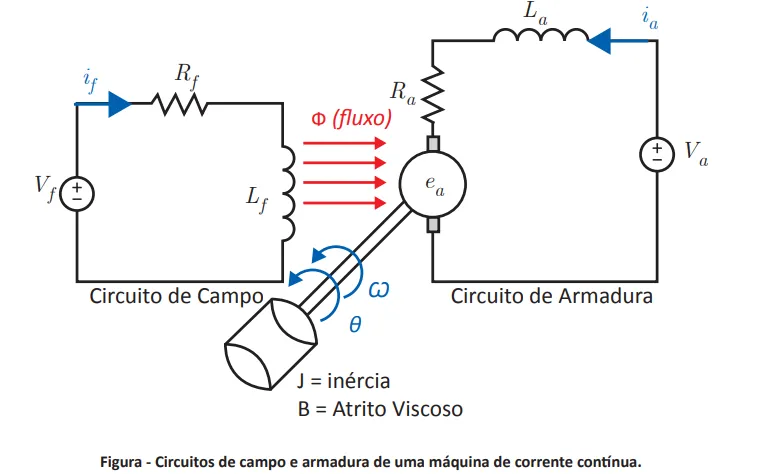

A figura a seguir representa uma máquina de corrente contínua e é seguida por um conjunto de equações elétricas, obtido pela análise dos circuitos de campo e de armadura e, ainda, um conjunto de equações mecânicas mostradas (todas no domínio do tempo).

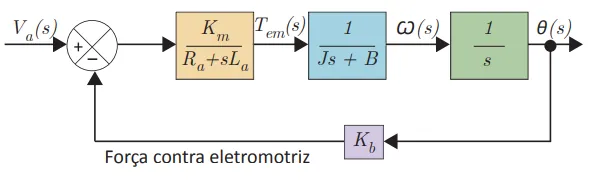

Para o controle adequado, é comum que os profissionais da área de Engenharia obtenham a função de transferência dos sistemas.
Considerando as informações apresentadas e a situação em que o profissional opte pelo controle do motor através da atuação no circuito de armadura, mantendo a corrente de campo constante e desconsiderando as não linearidades do circuito magnético (fluxo linear), em relação à função de transferência, assinale a opção que apresenta o diagrama de blocos correspondente a tal escolha.
Disciplina: Engenharia Mecatrônica
Assuntos: Componentes de Robôs Industriais: Atuadores, Sensores e Ligamentos
Ano: 2023 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Universidade Federal do ABC
O efetuador de um manipulador robótico
Disciplina: Engenharia Mecatrônica
Assunto: Circuitos Pneumáticos e Comandos Sequenciais
Ano: 2023 Banca: INEP ENEM - Instituto Nacional de Estudos e Pesquisas Educacionais Anísio Teixeira Órgão: Exame Nacional de Desempenho dos Estudantes
Nos processos de automação industrial podem ser utilizados dispositivos elétricos, pneumáticos e hidráulicos. Parâmetros como força, velocidade, precisão e custo devem ser considerados para a otimização de equipamentos e de processos.

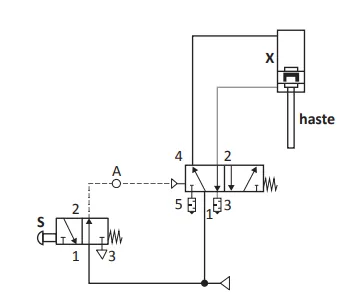

O diagrama a seguir apresenta parte de um dispositivo utilizado em um sistema de manufatura flexível (FMS).
Considerando o diagrama pneumático apresentado, é correto afirmar que, quando acionado o botão S, o dispositivo X
