Questão 1
ID 3569820

Disciplina: Engenharia Mecatrônica

Assunto: Escoamento Interno

Ano: 2010 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

Qual é a potência de bombeamento, em J/s, necessária para o escoamento monofásico do refrigerante em um reator PWR, com 500 canais, com área de escoamento de 0,04 m² cada, sabendo-se que a perda de carga, em cada canal, é de 10 N/m² e que a velocidade de escoamento é de 10 m/s?
Alternativas da questão 3569820
- Alternativa A: 1.000.000
- Alternativa B: 2.000.000
- Alternativa C: 3.000.000
- Alternativa D: 4.000.000
- Alternativa E: 5.000.000
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 2
ID 3569815

Disciplina: Engenharia Mecatrônica

Assunto: Ciclos Térmicos

Ano: 2010 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

No projeto termo-hidráulico de diferentes tipos de reatores
nucleares, são utilizados diferentes ciclos termodinâmicos.
O ciclo termodinâmico composto por quatro processos reversíveis
e que apresenta a maior eficiência possível, sendo
usado como parâmetro de comparação para outros, é
Alternativas da questão 3569815
- Alternativa A: Brayton.
- Alternativa B: Rankine.
- Alternativa C: Carnot.
- Alternativa D: Otto.
- Alternativa E: Diesel.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 3
ID 3569812

Disciplina: Engenharia Mecatrônica

Assunto: Condução de Calor Unidimensional nos Regimes Permanentes e Transitório

Ano: 2010 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

Considere uma distribuição de densidade de potência
cossenoidal no combustível e considere, também, um canal
de refrigeração em um arranjo quadrangular de varetas
combustíveis, em um reator a água pressurizada. A distribuição
de temperatura, no revestimento da vareta combustível,
em regime estacionário, atinge um máximo
Alternativas da questão 3569812
- Alternativa A: na entrada do canal.
- Alternativa B: na saída do canal.
- Alternativa C: antes da meia altura do canal.
- Alternativa D: depois da meia altura do canal.
- Alternativa E: exatamente na meia altura do canal.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 4
ID 3569785

Disciplina: Engenharia Mecatrônica

Assunto: Condução de Calor Unidimensional nos Regimes Permanentes e Transitório

Ano: 2010 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

A diferença de temperatura entre a linha central de uma vareta de combustível óxido e a temperatura na sua superfície é proporcional a

Dados:

q’ - densidade linear de potência;

k_f - condutividade térmica da pastilha.
Alternativas da questão 3569785
- Alternativa A: k_f. q’
- Alternativa B: k_f / q’
- Alternativa C: k_f
- Alternativa D: q’
- Alternativa E: q’ / k_f
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 5
ID 3569771

Disciplina: Engenharia Mecatrônica

Assunto: Ciclos Térmicos

Ano: 2010 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

No ciclo de Rankine ideal, normalmente utilizado no projeto
de reatores nucleares, as transformações adiabáticas
reversíveis ocorrem nos seguintes componentes:
Alternativas da questão 3569771
- Alternativa A: turbina e condensador.
- Alternativa B: turbina e gerador de vapor.
- Alternativa C: bomba e gerador de vapor.
- Alternativa D: gerador de vapor e condensador.
- Alternativa E: bomba e turbina.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 6
ID 3569768

Disciplina: Engenharia Mecatrônica

Assunto: Ciclos Térmicos

Ano: 2010 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

As irreversibilidades externas, em um ciclo de Rankine,
normalmente utilizado em projeto de reatores nucleares,
são, primordialmente, em razão de
Alternativas da questão 3569768
- Alternativa A: diferenças finitas de temperatura nos trocadores de calor.
- Alternativa B: diferenças infinitesimais de temperatura na bomba.
- Alternativa C: comportamento isoentrópico da bomba.
- Alternativa D: perdas de carga nas tubulações.
- Alternativa E: perda de carga na turbina.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 7
ID 3569760

Disciplina: Engenharia Mecatrônica

Assunto: Diagrama de Moody e Perda de Carga Localizada e Distribuída

Ano: 2010 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

As perdas de pressão para escoamento de fluido monofásico podem ser estimadas usando-se o fator de atrito de Darcy-Weisbach (f_D) ou o de Fanning (f_F). A relação entre estes fatores é dada por
Alternativas da questão 3569760
- Alternativa A: f_D = 4 f_F
- Alternativa B: f_D = 4 (f_F)^1/2
- Alternativa C: f_D = 0,25 f_F
- Alternativa D: f_D = 0,25 (f_F)^1/2
- Alternativa E: f_D = (f_F)^1/3
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 8
ID 3569752

Disciplina: Engenharia Mecatrônica

Assuntos: Motores e Ciclos Padrões de Ar: Rankine, Brayton, Diesel, Otto

Ano: 2010 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

O ciclo Brayton ideal é usado como base de projeto para
reatores nucleares refrigerados a gás a altas temperaturas
alimentando uma turbina. Esse ciclo é caracterizado por
Alternativas da questão 3569752
- Alternativa A: dois processos isoentrópicos e dois processos
  isotérmicos.
- Alternativa B: dois processos isoentrópicos e dois processos
  isobáricos.
- Alternativa C: dois processos adiabáticos e dois processos
  isovolumétricos.
- Alternativa D: dois processos isotérmicos e dois processos
  isovolumétricos.
- Alternativa E: dois processos isotérmicos e dois processos isobáricos.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 9
ID 3569751

Disciplina: Engenharia Mecatrônica

Assunto: Condução de Calor Unidimensional nos Regimes Permanentes e Transitório

Ano: 2010 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

O perfil radial de temperatura, numa vareta combustível cilíndrica, suficientemente longa para desprezar a condução axial de calor, submetida a uma densidade de potência constante, deve ter a forma
Alternativas da questão 3569751
- Alternativa A: linear.
- Alternativa B: parabólica.
- Alternativa C: logarítmica.
- Alternativa D: exponencial negativa.
- Alternativa E: exponencial positiva.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 10
ID 3569589

Disciplina: Engenharia Mecatrônica

Assunto: 2º Princípio da Termodinâmica e Entropia

Ano: 2022 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Amazônia Azul Tecnologias de Defesa S.A.

O ciclo de Rankine Ideal é composto de quatro processos, que são:
Alternativas da questão 3569589
- Alternativa A:
  compressão adiabática reversível, aquecimento a pressão constante, expansão adiabática reversível e extração de calor a pressão constante
- Alternativa B:
  compressão isotérmica, compressão adiabática, expansão isotérmica e expansão adiabática
- Alternativa C:
  compressão adiabática, extração de calor, expansão isotérmica e expansão adiabática
- Alternativa D:
  compressão isotérmica, compressão adiabática, contração isotérmica e extração de calor
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 11
ID 3569579

Disciplina: Engenharia Mecatrônica

Assunto: Condução de Calor Unidimensional nos Regimes Permanentes e Transitório

Ano: 2022 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Amazônia Azul Tecnologias de Defesa S.A.

As informações contidas no texto abaixo deverão ser consideradas para resolver as questões 46, 47 e 48.
Rejeitos radioativos são colocados em um recipiente esférico de paredes finas. Os rejeitos geram energia térmica que varia de acordo com o raio do recipiente esférico, segundo a equação
na qual q é a taxa local de geração de energia por unidade de volume, q ₀ é uma constante e r₀ é o raio do recipiente. Condições de regime estacionário são mantidas pela imersão do recipiente em um líquido que se encontra a T _∞ e fornece um coeficiente convectivo h uniforme.

Para determinar o valor da primeira constante de integração \(C_1\) , deve-se impor uma condição, que é a de:
Alternativas da questão 3569579
- Alternativa A:
  continuidade de massa
- Alternativa B:
  simetria
- Alternativa C:
  condutividade térmica
- Alternativa D:
  convecção de energia
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 12
ID 3569577

Disciplina: Engenharia Mecatrônica

Assunto: Condução de Calor Unidimensional nos Regimes Permanentes e Transitório

Ano: 2022 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

Considere a condução de calor estacionária e unidimensional em uma esfera combustível com raio R_fo, condutividade térmica constante k_f e taxa volumétrica de geração e calor q''' uniforme.
Com a temperatura na superfície da esfera T_fo conhecida, a distribuição de temperatura na esfera é dada por
Alternativas da questão 3569577
- Alternativa A:
  T_f(r)= T_fo+ \(\frac{q'''R_{fo}^2}{6k_f}\left(1-\left(\frac{r}{R_{fo}}\right)^2\right)\)
- Alternativa B:
  T_f(r) = T_fo+ \(\frac{q'''R_{fo}^2}{4k_f}\left(1-\left(\frac{r}{R_{fo}}\right)^2\right)\)
- Alternativa C:
  T_f(r) = T_fo+ \(\frac{q'''R_{fo}^2}{3k_f}\left(1-\left(\frac{r}{R_{fo}}\right)^2\right)\)
- Alternativa D:
  T_f(r) = T_fo+ \(\frac{q'''R_{fo}^2}{2k_f}\left(1-\left(\frac{r}{R_{fo}}\right)^2\right)\)
- Alternativa E:
  T_f(r) = T_fo+ \(\frac{q'''R_{fo}^2}{k_f}\left(1-\left(\frac{r}{R_{fo}}\right)^2\right)\)
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 13
ID 3569541

Disciplina: Engenharia Mecatrônica

Assuntos: Motores e Ciclos Padrões de Ar: Rankine, Brayton, Diesel, Otto

Ano: 2022 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

Na saída da turbina de um ciclo de Rankine simples, a entalpia específica do vapor é h₃ = 2000 kJ kg^-1 . Sabe-se que a entalpia específica do líquido saturado é h_f= 200 kJ kg^-1 e que a entalpia específica do vapor saturado é hg = 2700 kJ kg^-1.
O título (x) do vapor na saída da turbina é
Alternativas da questão 3569541
- Alternativa A:
  0,28
- Alternativa B:
  0,36
- Alternativa C:
  0,64
- Alternativa D:
  0,72
- Alternativa E:
  0,80
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 14
ID 3569538

Disciplina: Engenharia Mecatrônica

Assunto: Escoamento Interno

Ano: 2022 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

Considere um escoamento laminar estacionário e plenamente desenvolvido de um fluido newtoniano, incompressível e de viscosidade constante em um tubo reto e liso, com seção transversal circular, com raio interno R e comprimento L. A velocidade média do escoamento é V_m, e a viscosidade do fluido é µ.
A queda de pressão Δp do fluido através do tubo é
Alternativas da questão 3569538
- Alternativa A:
  \(\frac{μ\ V_{m\ }L}{R^2}\)
- Alternativa B:
  \(\frac{2\ μ\ V_m\ L}{R^2}\)
- Alternativa C:
  \(\frac{4\ μ\ V_m\ L}{R^2}\)
- Alternativa D:
  \(\frac{6\ μ\ V_m\ L}{R^2}\)
- Alternativa E:
  \(\frac{8\ μ\ V_{m\ }L}{R^2}\)
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 15
ID 3569520

Disciplina: Engenharia Mecatrônica

Assuntos: Motores e Ciclos Padrões de Ar: Rankine, Brayton, Diesel, Otto

Ano: 2022 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Amazônia Azul Tecnologias de Defesa S.A.

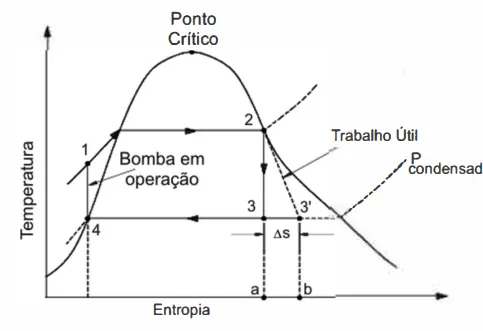

Pode-se analisar o circuito secundário do reator tipo PWR como um ciclo de Rankine. Suponha que o ciclo seja caracterizado pelo diagrama \(T-s\) abaixo:
Adaptado:
https://pt.wikipedia.org/wiki/Ciclo_Rankine,
acessado: 01/02/2022
Sabendo que as entalpias do fluido nos pontos 1, 2, 3' e 4 são, respectivamente, 0,2MJ/kg, 2,6MJ/kg, 2MJ/kg e O, 15MJ/kg, a eficiência termodinâmica do ciclo é de aproximadamente:
Alternativas da questão 3569520
- Alternativa A:
  0,10
- Alternativa B:
  0,17
- Alternativa C:
  0,23
- Alternativa D:
  0,34
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 16
ID 3569474

Disciplina: Engenharia Mecatrônica

Assunto: 1º Princípio da Termodinâmica para Sistemas e Volumes de Controle

Ano: 2026 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Empresa Gerencial de Projetos Navais

Em um trocador de calor de tubo duplo operando em regime permanente, sem reação química e desprezando variações de energia cinética e potencial, a equação de balanço de energia se reduz a:
Alternativas da questão 3569474
- Alternativa A:
- Alternativa B:
- Alternativa C:
  é trabalho de eixo
- Alternativa D:
  , onde é a vazão mássica e a entalpia específica
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 17
ID 3569464

Disciplina: Engenharia Mecatrônica

Assunto: Condução de Calor Unidimensional nos Regimes Permanentes e Transitório

Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Amazônia Azul Tecnologias de Defesa S.A.

Um elemento combustível do tipo placa infinita tem uma espessura 2𝐿, condutividade térmica 𝑘, e gera uma taxa de calor 𝑄 por unidade de volume. Em regime estacionário, a distribuição de temperatura ao longo da direção da espessura 𝑥 é
onde 𝑇0 é a temperatura no centro da placa (𝑥 = 0) e 𝑇𝑠 é a temperatura na superfície da placa (𝑥 = 𝐿).
Uma vez que o fluxo de calor no centro da placa é nulo, deduz-se que a diferença entre as duas temperaturas é
Alternativas da questão 3569464
- Alternativa A:
- Alternativa B:
- Alternativa C:
- Alternativa D:
- Alternativa E:
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 18
ID 3569446

Disciplina: Engenharia Mecatrônica

Assunto: Diagrama de Moody e Perda de Carga Localizada e Distribuída

Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Amazônia Azul Tecnologias de Defesa S.A.

Exigências de energia de bombeamento são determinadas pela queda de pressão no escoamento de fluido em sistemas de refrigeração. A queda de pressão em um tubo depende de vários parâmetros, tais como: viscosidade 𝜇, velocidade 𝑣, comprimento do tubo 𝐿 , diâmetro do tubo 𝐷, massa específica 𝜌, e fator de atrito 𝑓.
Nesse contexto, a queda de pressão em um escoamento turbulento é dada por
Alternativas da questão 3569446
- Alternativa A:
- Alternativa B:
- Alternativa C:
- Alternativa D:
- Alternativa E:
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 19
ID 3569444

Disciplina: Engenharia Mecatrônica

Assuntos: Ações de Controle: On-off, Proporcional, Integral e Derivativa

Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Embasa - Empresa Baiana de Águas e Saneamento

Julgue os itens a seguir, relativos a controle de processos e sistema supervisório.

No ajuste de parâmetros de um controlador proporcional derivativo integral, o ganho integral visa reduzir o erro em regime permanente causado pela ação do controle proporcional.
Alternativas da questão 3569444
- Alternativa : Certo
- Alternativa : Errado
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 20
ID 3569435

Disciplina: Engenharia Mecatrônica

Assuntos: Dispositivos Passivos e Principais Circuitos: Diodos, Transistores Bipolares, Transistores de Efeito de Campo

Ano: 2009 Banca: Fundação CESGRANRIO Órgão: Casa da Moeda do Brasil

O circuito transistorizado, mostrado na figura ao lado, apresenta um TBJ do tipo NPN com = 120 e V_BE = 0,7 V quando está operando na região ativa. Um técnico, verificando que o circuito estava funcionando de forma estranha, resolveu efetuar algumas medidas com um multímetro. Mediu a tensão do coletor para a terra e obteve 15 V; mediu a tensão entre os terminais da resistência R_B e obteve 14,4 V. Com base nos dados e medidas obtidas, o técnico, acertadamente, concluiu que a(o)
Alternativas da questão 3569435
- Alternativa A:
  junção base-emissor está em curto.
- Alternativa B:
  junção base-emissor está aberta.
- Alternativa C:
  junção coletor-base está em curto.
- Alternativa D:
  junção coletor-base está aberta e a base-emissor está normal.
- Alternativa E:
  TBJ está funcionando normalmente, mas está em regime de corte.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos

Banco de Questões

Questões de Engenharia Mecatrônica

Continue estudando na plataforma
