Questão 621
ID 3551806

Disciplina: Engenharia Mecatrônica

Assunto: Mecânica Analítica: Princípio de D'Alembert e Equações de Lagrange

Ano: 2016 Banca: IFRS - Instituto Federal de Educação, Ciência e Tecnologia do Rio Grande do Sul Órgão: Instituto Federal do Rio Grande do Sul

Marque a alternativa que expressa corretamente às equações de movimento no espaço das juntas segundo o formalismo de Euler-Lagrange, sendo q o vetor de variáveis independentes, k a energia cinética, u a energia potencial, L o Lagrangeano e τ o torque:
Alternativas da questão 3551806
- Alternativa A:
- Alternativa B:
- Alternativa C:
- Alternativa D:
- Alternativa E:
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 622
ID 3551804

Disciplina: Engenharia Mecatrônica

Assuntos: Controle Avançado: Adaptativo, Robusto e Inteligente

Ano: 2016 Banca: IFRS - Instituto Federal de Educação, Ciência e Tecnologia do Rio Grande do Sul Órgão: Instituto Federal do Rio Grande do Sul

Abaixo são apresentadas três características sobre sistemas de controle contínuo:
I. Neste tipo de controle, o objetivo é manter o desempenho do processo em certo nível ou dentro de uma faixa de tolerância deste nível. Uma ação de compensação é tomada apenas depois que uma perturbação já afetou a saída do processo.
II. Esta estratégia de controle busca antecipar o efeito de perturbações que vão prejudicar o processo fazendo seu sensoriamento e compensando-as antes que elas possam afetar o processo.
III. Este sistema combina o controle por realimentação e o controle otimizado medindo as variáveis relevantes do processo durante a operação e usando um algoritmo que tenta otimizar algum índice de desempenho.
A alternativa que contém os respectivos sistemas de controle de que tratam as características em sequência é:
Alternativas da questão 3551804
- Alternativa A:
  Controle em estado estacionário, controle preditivo, controle adaptativo.
- Alternativa B:
  Controle em estado estacionário, controle adaptativo, controle preditivo.
- Alternativa C:
  Controle regulatório, controle preditivo, controle adaptativo.
- Alternativa D:
  Controle preditivo, controle regulatório, controle adaptativo.
- Alternativa E:
  Controle regulatório, controle adaptativo, controle em estado estacionário.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 623
ID 3551803

Disciplina: Engenharia Mecatrônica

Assunto: Automação nos Processos de Fabricação

Ano: 2016 Banca: IFRS - Instituto Federal de Educação, Ciência e Tecnologia do Rio Grande do Sul Órgão: Instituto Federal do Rio Grande do Sul

A figura abaixo apresenta os cinco níveis de automação e controle na produção. Leia as afirmativas expostas abaixo sobre os níveis:
I. O nível 1 compreende sensores, atuadores e outros elementos de hardware incluídos no nível da máquina.
II. O nível 2 é chamado de nível da célula. Uma célula é um grupo de máquinas ou estações de trabalho conectadas e apoiadas por um sistema de manuseio de materiais, um computador ou outro equipamento apropriado ao processo de produção.
III. O nível 3 recebe instruções do sistema de informações corporativas e as traduz em planos operacionais para a produção.
IV. O nível 5 é chamado de nível do empreendimento, e se preocupa com todas as funções necessárias ao gerenciamento da empresa.
Assinale a alternativa em que todas as afirmativas estão CORRETAS.
Alternativas da questão 3551803
- Alternativa A:
  Apenas II e III.
- Alternativa B:
  Apenas III e IV.
- Alternativa C:
  Apenas I e II.
- Alternativa D:
  Apenas I e IV.
- Alternativa E:
  Apenas I, II e III.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 624
ID 3551802

Disciplina: Engenharia Mecatrônica

Assunto: Medição de Vazão

Ano: 2016 Banca: Instituto AOCP Órgão: Companhia Catarinense de Águas e Saneamento

Em uma estação de tratamento de água, um Engenheiro de Controle e Automação se depara com uma malha de controle de vazão dada pelo diagrama da Figura 2. Com base nesse diagrama, assinale a alternativa correta.
Alternativas da questão 3551802
- Alternativa A:
  A potência necessária ao bombeamento depende da influência da massa específica do fluido, mas independe da eficiência da Bomba.
- Alternativa B:
  A bomba da Figura 2 pode operar em ambos os sentidos de rotação do motor e está afogada.
- Alternativa C:
  A potência necessária ao bombeamento depende da influência da massa específica do fluido e da eficiência da Bomba.
- Alternativa D:
  A temperatura não exerce influência sobre a medição de vazão.
- Alternativa E:
  O controlador da malha utiliza sinal pneumático para efetuar a realimentação do sistema.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 625
ID 3551800

Disciplina: Engenharia Mecatrônica

Assuntos: Redes Industriais e Protocolos (Modbus, Profibus, CAN, Ethernet/IP)

Ano: 2016 Banca: Instituto AOCP Órgão: Companhia Catarinense de Águas e Saneamento

Em uma rede industrial DeviceNet com 61 dispositivos conectados, um Engenheiro de Controle e Automação introduziu mais um equipamento e o fluxo de dados da rede simplesmente deixou de ocorrer. Analisando o problema, pode-se chegar à conclusão de que
Alternativas da questão 3551800
- Alternativa A:
  o fluxo de dados da rede foi interrompido porque ultrapassou o limite de dispositivos previsto pelo barramento.
- Alternativa B:
  o novo dispositivo não estava energizado antes de ser conectado a rede.
- Alternativa C:
  o barramento não permite inserção ou retirada de equipamentos com a rede em operação.
- Alternativa D:
  a velocidade do barramento é diferente da velocidade configurada no dispositivo que foi introduzido.
- Alternativa E:
  o tipo de dispositivo não foi reconhecido pela rede.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 626
ID 3551799

Disciplina: Engenharia Mecatrônica

Assunto: Medição de Vazão

Ano: 2016 Banca: Instituto AOCP Órgão: Companhia Catarinense de Águas e Saneamento

A medição de vazão pode ser realizada por diversos tipos de instrumentos, sendo que cada um se aplica a determinadas situações. De acordo com os tipos de medidores de vazão, assinale a alternativa correta.
Alternativas da questão 3551799
- Alternativa A:
  O medidor de vazão eletromagnético associa as propriedades de relutância e permeabilidade do fluido para determinar a amplitude do fluxo em canais abertos e utiliza elemento deprimogênio para indicar o sentido da vazão.
- Alternativa B:
  A medição de vazão por calha parshall é mais indicada para aplicações onde o fluido está confinado em tubulação pressurizada.
- Alternativa C:
  A medição de vazão por tubo de pitot se aplica apenas à vazão volumétrica.
- Alternativa D:
  Os medidores de vazão baseados em diferencial de pressão utilizam célula capacitiva para determinar o fluxo de fluido em uma tubulação.
- Alternativa E:
  A vazão em canais abertos pode ser determinada por meio de um sensor de nível diretamente montado em um annubar.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 627
ID 3551798

Disciplina: Engenharia Mecatrônica

Assunto: Programação e Controle

Ano: 2016 Banca: IFRS - Instituto Federal de Educação, Ciência e Tecnologia do Rio Grande do Sul Órgão: Instituto Federal do Rio Grande do Sul

Os dois problemas inerentes à dinâmica de manipuladores são a dinâmica direta e a dinâmica inversa. As afirmações abaixo correspondem à aplicações de cada tipo de problema. Assinale a alternativa que descreve CORRETAMENTE o tipo de problema na ordem que se apresenta (I, II, III, IV).
I. Implementação de algoritmos de controle do manipulador.
II. Determinação dos torques necessários para gerar o movimento especificado nas juntas, conhecidos os esforços exercidos no efetuador final por contato com o ambiente.
III. Determinação das acelerações causadas pelos esforços no manipulador, uma vez conhecida a configuração inicial deste.
IV. Simulação de sistemas dinâmicos de manipuladores.
Alternativas da questão 3551798
- Alternativa A:
  Inversa, Inversa, Direta, Direta.
- Alternativa B:
  Inversa, Direta, Inversa, Direta.
- Alternativa C:
  Inversa, Inversa, Direta, Inversa.
- Alternativa D:
  Direta, Direta, Inversa, Inversa.
- Alternativa E:
  Direta, Inversa, Direta, Inversa.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 628
ID 3551797

Disciplina: Engenharia Mecatrônica

Assunto: Medição de Nível

Ano: 2016 Banca: Instituto AOCP Órgão: Companhia Catarinense de Águas e Saneamento

Um Engenheiro de Controle e Automação, ao projetar o sistema de medição de nível em reservatório de fluido, optou por utilizar medidor de nível capacitivo montado diretamente dentro do tanque. De acordo com o tipo de medidor escolhido, assinale a alternativa correta.
Alternativas da questão 3551797
- Alternativa A:
  O medidor de nível capacitivo atende a fluidos isolantes e condutores sem que haja qualquer diferença entre uma e outra aplicação com relação aos seus eletrodos.
- Alternativa B:
  Quando o líquido for condutor de corrente elétrica, um dos eletrodos do medidor deve utilizar capa isolante.
- Alternativa C:
  Quando o líquido não for condutor de corrente elétrica, os eletrodos do medidor não devem utilizar capa isolante e o reservatório deve ser apenas metálico com as paredes aterradas.
- Alternativa D:
  Esse tipo de medidor não se aplica a fluidos não condutores.
- Alternativa E:
  A medição de nível de fluidos não pode ser feita por medidores capacitivos, sendo válida apenas para medição indireta do nível de sólidos a granel.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 629
ID 3551796

Disciplina: Engenharia Mecatrônica

Assunto: Cinemática Direta e Inversa

Ano: 2016 Banca: IFRS - Instituto Federal de Educação, Ciência e Tecnologia do Rio Grande do Sul Órgão: Instituto Federal do Rio Grande do Sul

Em relação à redundância cinemática em robôs manipuladores, é INCORRETO afirmar:
Alternativas da questão 3551796
- Alternativa A:
  Manipuladores redundantes podem ter infinitas configurações de juntas para uma determinada postura do efetuador final.
- Alternativa B:
  Redundância é um conceito relativo à tarefa definida para o efetuador final, podendo um manipulador ser considerado redundante para uma tarefa e não redundante para outra.
- Alternativa C:
  Considerando tarefas e manipuladores planares, robôs com mais de três graus de liberdade são intrinsecamente redundantes.
- Alternativa D:
  A redundância cinemática em manipuladores ocorre sempre que a dimensão do espaço das juntas é menor que a dimensão do espaço operacional (ou do espaço da tarefa).
- Alternativa E:
  A matriz Jacobiana de manipuladores redundantes é retangular, de dimensão (r x n), com n > r.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 630
ID 3551795

Disciplina: Engenharia Mecatrônica

Assunto: Medição de Nível

Ano: 2016 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

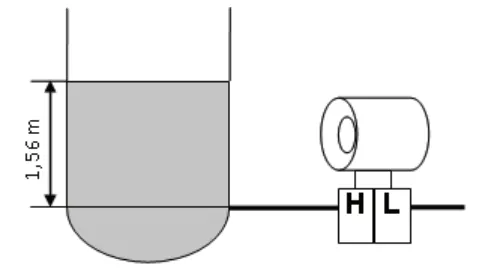

Um medidor de nível por pressão hidrostática foi erroneamente calibrado para a faixa de 0 a 5 PSI, visando à medição de nível de um tanque de água de 0 a 5 m.c.a.
O medidor foi instalado em um tanque aberto de água potável, que opera nas CNTP.
Considerando que o tanque apresenta o nível de 1,56 metros e que a saída do transmissor opera na faixa de 4 a 20 mA, calcule a saída do transmissor em % e mA.
Alternativas da questão 3551795
- Alternativa A:
  44% e 7,1 mA
- Alternativa B:
  31% e 9,0 mA
- Alternativa C:
  44% e 11,1 mA
- Alternativa D:
  22% e 7,5 Ma
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 631
ID 3551793

Disciplina: Engenharia Mecatrônica

Assunto: Cinemática Direta e Inversa

Ano: 2016 Banca: IFRS - Instituto Federal de Educação, Ciência e Tecnologia do Rio Grande do Sul Órgão: Instituto Federal do Rio Grande do Sul

Em relação às afirmativas abaixo sobre o Jacobiano, em robótica, assinale a alternativa em que todas as afirmativas estão CORRETAS:
I. O Jacobiano expressa o relacionamento entre as velocidades das juntas e a velocidade do efetuador final de um manipulador serial.
II. O Jacobiano relaciona as forças e momentos aplicados no efetuador final aos torques nas juntas do manipulador serial.
III. A matriz Jacobiana de robôs manipuladores só pode ser quadrada ou do contrário o manipulador tem singularidade de representação.
IV. O Jacobiano pode ser usado para determinar numericamente a cinemática inversa de posição.
Alternativas da questão 3551793
- Alternativa A:
  I, II, III e IV.
- Alternativa B:
  Apenas I e III.
- Alternativa C:
  Apenas II e III.
- Alternativa D:
  Apenas II, III e IV.
- Alternativa E:
  Apenas I, II e IV.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 632
ID 3551792

Disciplina: Engenharia Mecatrônica

Assuntos: Redes Industriais e Protocolos (Modbus, Profibus, CAN, Ethernet/IP)

Ano: 2016 Banca: IFRS - Instituto Federal de Educação, Ciência e Tecnologia do Rio Grande do Sul Órgão: Instituto Federal do Rio Grande do Sul

Sobre o formato de um quadro de requisição enviado pelo mestre no protocolo Modbus sobre o meio físico EIA-485, a função 03 – Read holding registers, é composta, sequencialmente, dos seguintes campos:
Alternativas da questão 3551792
- Alternativa A:
  Endereço do escravo, endereço do mestre, código de função, registrador inicial, contagem de registradores, código de verificação de erros.
- Alternativa B:
  Endereço do mestre, endereço do escravo, código de função, registrador inicial, comprimento em bytes, código de verificação de erros.
- Alternativa C:
  Endereço do escravo, código de função, registrador inicial, contagem de registradores, código de verificação de erros.
- Alternativa D:
  Código de função, endereço do escravo, comprimento em bytes, registrador inicial, código de verificação de erros.
- Alternativa E:
  Código de função, endereço do escravo, registrador inicial, contagem de registradores, código de verificação de erros.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 633
ID 3551790

Disciplina: Engenharia Mecatrônica

Assunto: Medição de Temperatura

Ano: 2016 Banca: Instituto AOCP Órgão: Companhia Catarinense de Águas e Saneamento

Um Engenheiro de Controle e Automação, ao projetar o sistema de controle de temperatura, deparou-se com a necessidade de monitorar a temperatura de fluidos em tubulações. Para determinar a tecnologia aplicada, assinale a alternativa correta.
Alternativas da questão 3551790
- Alternativa A:
  Termopar, pois esse tipo de sensor produz variação de resistência quando ocorre variação de temperatura.
- Alternativa B:
  Deve ser utilizado o termistor, pois se os fluidos ocorrerem em regime turbulento os termopares não são capazes de monitorar a temperatura.
- Alternativa C:
  O termopar do tipo PT100 é o mais utilizado, pois apresenta variação de 0 a 100 mV quando a temperatura varia de 0 a 100°C.
- Alternativa D:
  O termistor é do tipo J, pois a temperatura de operação de fluidos atinge valores elevados.
- Alternativa E:
  O termopar, pois ele apresenta variação de tensão em mV quando ocorre variação de temperatura.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 634
ID 3551789

Disciplina: Engenharia Mecatrônica

Assunto: Diagrama de Blocos

Ano: 2017 Banca: FADESP - Fundação de Amparo e Desenvolvimento da Pesquisa Órgão: Companhia de Saneamento do Pará

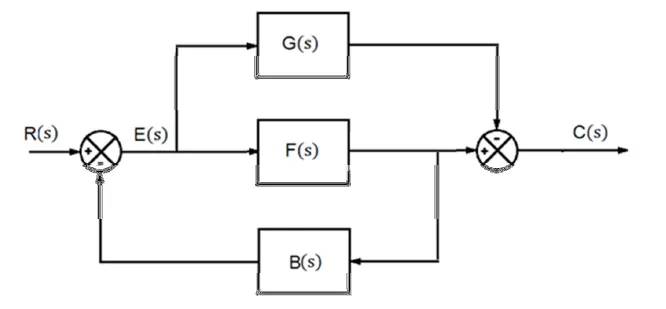

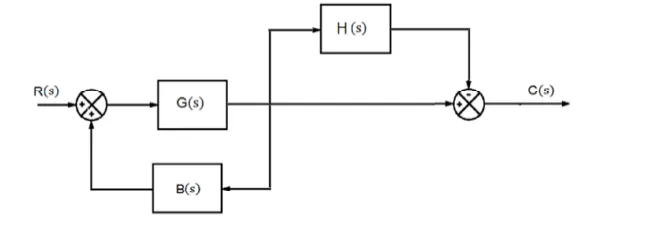

A função de transferência para o diagrama em blocos dado abaixo é
Alternativas da questão 3551789
- Alternativa A: C(s) / R(s) = G(s)[1 - H(s)] / [1 - B(s)G(s)].
- Alternativa B: C(s) / R(s) = [F(s)] / [1 + G(s)F(s)B(s)].
- Alternativa C: C(s) / R(s) = G(s) / [1 + G(s)B(s)].
- Alternativa D: C(s) / R(s) = F(s) / [1 + G(s)B(s)].
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 635
ID 3551788

Disciplina: Engenharia Mecatrônica

Assunto: Diagrama de Blocos

Ano: 2017 Banca: FADESP - Fundação de Amparo e Desenvolvimento da Pesquisa Órgão: Companhia de Saneamento do Pará

Para o sistema mostrado na figura abaixo, pode-se afirmar que a função de transferência de malha fechada C(s)/R(s) é
Alternativas da questão 3551788
- Alternativa A: C(s) / R(s) = [F(s)-G(s)] / [1 + F(s)B(s)].
- Alternativa B: C(s) / R(s) = [G(s)F(s)] / [1 + G(s)F(s)B(s)].
- Alternativa C: C(s) / R(s) = G(s) / [1 + F(s)G(s)B(s)].
- Alternativa D: C(s) / R(s) = E(s)G(s) / [1 + F(s)B(s)].
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 636
ID 3551787

Disciplina: Engenharia Mecatrônica

Assunto: Atuadores Pneumáticos e Válvulas Direcionais

Ano: 2017 Banca: IFPE - Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco

Uma instalação de ar comprimido trabalha com uma pressão de trabalho de 5 bar. A mesma alimenta um cilindro de simples ação que possui um pistão de 10 cm de diâmetro, o diâmetro da haste é de 5 cm e o comprimento do curso da haste do pistão é de10 cm. Sabendo que o cilindro realiza 10 ciclos por minuto, o consumo de ar exigido para a alimentação do cilindro, em litros por minuto, é (adote a pressão atmosférica p_atm = 1 bar e π = 3)
Alternativas da questão 3551787
- Alternativa A:
  43 L/min.
- Alternativa B:
  46 L/min.
- Alternativa C:
  44 L/min.
- Alternativa D:
  45 L/min.
- Alternativa E:
  47 L/min.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 637
ID 3551786

Disciplina: Engenharia Mecatrônica

Assunto: Sensores e Transdutores

Ano: 2017 Banca: IFPE - Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco

Nos circuitos eletropneumáticos e eletro-hidráulicos, é muito comum o uso de sensores de proximidade, tais como: sensor capacitivo, sensor indutivo e sensor óptico. Sobre tais sensores, é CORRETO afirmar que
Alternativas da questão 3551786
- Alternativa A:
  os sensores de proximidade indutivos, assim como os capacitivos, não são capazes de detectar materiais metálicos a uma distância inferior a 2 mm, independentemente da massa do material a ser detectado e das características determinadas pelo fabricante.
- Alternativa B:
  os sensores de proximidade indutivos são capazes de detectar qualquer tipo de material, a uma distância que oscila entre 0 a 2 mm, dependendo da massa do material a ser detectado e das características determinadas pelo fabricante.
- Alternativa C:
  os sensores de proximidade ópticos detectam a aproximação de qualquer tipo de objeto, inclusive os materiais transparentes, a uma distância de detecção que varia de 0 a 100 mm, dependendo da luminosidade do ambiente.
- Alternativa D:
  os sensores de proximidade capacitivos registram apenas a presença de materiais metálicos, a distância de detecção varia de 0 a 20 mm, dependendo da massa do material a ser detectado e das características determinadas pelo fabricante.
- Alternativa E:
  os sensores de proximidade capacitivos registram a presença de qualquer tipo de material, a distância de detecção varia de 0 a 20 mm, dependendo da massa do material a ser detectado e das características determinadas pelo fabricante.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 638
ID 3551785

Disciplina: Engenharia Mecatrônica

Assunto: Sensores e Transdutores

Ano: 2017 Banca: FADESP - Fundação de Amparo e Desenvolvimento da Pesquisa Órgão: Companhia de Saneamento do Pará

O sensor que deve ser utilizado para medir a vibração de um eixo de aço que gira a 120 RPM é
Alternativas da questão 3551785
- Alternativa A: sensor óptico.
- Alternativa B: acelerômetro.
- Alternativa C: sensor indutivo.
- Alternativa D: célula de carga.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 639
ID 3551783

Disciplina: Engenharia Mecatrônica

Assuntos: Redes Industriais e Protocolos (Modbus, Profibus, CAN, Ethernet/IP)

Ano: 2017 Banca: Instituto Federal Brasilia Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Brasília

Dentre as redes a seguir, liste as redes industriais:
1) AS-Interface
2) Modbus
3) Ethernet
4) Profibus
5) Internet
6) DeviceNet
7) Extranet
8) Fieldbus Foundation
9) TCP/IP
Alternativas da questão 3551783
- Alternativa A:
  1, 2, 4, 6, 8
- Alternativa B:
  2, 3, 5, 6, 7
- Alternativa C:
  1, 3, 5, 7, 9
- Alternativa D:
  4, 5, 6, 7, 8
- Alternativa E:
  2, 4, 5, 7, 8
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 640
ID 3551781

Disciplina: Engenharia Mecatrônica

Assunto: Método do Lugar das Raízes

Ano: 2017 Banca: Instituto Federal Brasilia Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Brasília

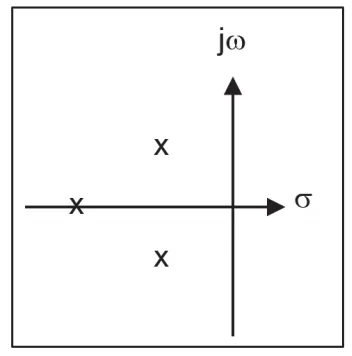

Dada a distribuição de polos de um sistema em Malha Aberta mostrada na figura a seguir, conclua sobre a estabilidade do sistema em Malha Fechada.
Alternativas da questão 3551781
- Alternativa A:
  Estável para ganho tendendo a zero.
- Alternativa B:
  Estável para ganho tendendo a infinito.
- Alternativa C:
  Instável para ganho tendendo a zero.
- Alternativa D:
  Estável para qualquer ganho.
- Alternativa E:
  Instável para qualquer ganho.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos

Banco de Questões

Questões de Engenharia Mecatrônica

Continue estudando na plataforma
