Questão 321
ID 3552051

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Fontes, Retificadores e Inversores Estáticos

Ano: 2012 Banca: FUNRIO - Fundação de Apoio a Pesquisa, Ensino e Assistência Órgão: Centro Nacional de Tecnologia Eletrônica Avançada S.A.

Um circuito retificador de meia onda com resistor R de valor nominal de 1 k opera alimentado por rede AC de 220 Vrms e 50 Hz à qual é acoplado por um transformador rebaixador de 220:1. Além disso, esse circuito utiliza um diodo de silício com queda constante V_D0 de 0,5 V, independentemente da intensidade da corrente. Sobre o circuito, considerando-se a resistência interna do diodo desprezível em relação a R, pode-se afirmar que a fração do ciclo na qual há condução do diodo é de aproximadamente
Alternativas da questão 3552051
- Alternativa A: 1/3.
- Alternativa B: 1/4.
- Alternativa C: 2/3.
- Alternativa D: 1.
- Alternativa E: 1/2.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 322
ID 3552048

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Relação Sinal/Ruído, Ruído e Tratamento de Ruído

Ano: 2012 Banca: FUNRIO - Fundação de Apoio a Pesquisa, Ensino e Assistência Órgão: Centro Nacional de Tecnologia Eletrônica Avançada S.A.

Um sistema multiestágio, possui as seguintes figuras de ruído: NF1=3dB=1,99 e NF2=6dB=3,98 e os seguintes fatores de
ganho para cada estágio AP1=8dB=6,3. Dado: log 2 = 0,30
A figura de ruído geral do sistema é aproximadamente de
Alternativas da questão 3552048
- Alternativa A: 2,80 dB.
- Alternativa B: 3,00 dB.
- Alternativa C: 4,00 dB.
- Alternativa D: 3,20 dB.
- Alternativa E: 2,00 dB.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 323
ID 3552042

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Circuitos Resistivos, RL e RC, e RLC

Ano: 2012 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

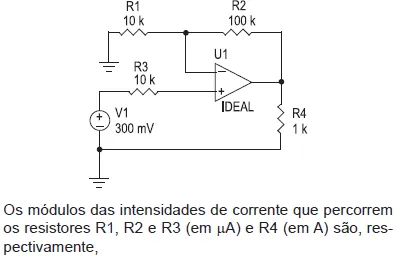

O circuito ilustrado abaixo é um elemento de um sistema controlador de automação.
Alternativas da questão 3552042
- Alternativa A: 30, 30, 30 e 3,0 x 10⁻³
- Alternativa B: 30, 30, 0 e 3,3 x 10⁻³
- Alternativa C: 30, 30, 0 e 3,0 x 10⁻³
- Alternativa D: 60, 60, 60 e 3,0 x 10⁻³
- Alternativa E: 60, 60, 60 e 3,3 x 10⁻³
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 324
ID 3552041

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Filtros e Fontes/Geradores de Sinais

Ano: 2012 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

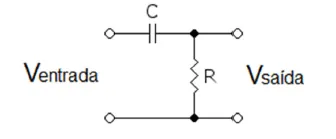

Os componentes conseguirem comunicar-se corretamente constitui um importante fator no projeto de uma rede de comunicação. A segurança de um sistema de automação depende de circuitos analógicos como o da figura abaixo, conectado a um amplificador.

Nessas condições, o circuito desempenha a função de
Alternativas da questão 3552041
- Alternativa A: filtro passa-alta
- Alternativa B: filtro passa-baixa
- Alternativa C: controlador PID
- Alternativa D: controlador PI
- Alternativa E: controlador P
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 325
ID 3552033

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Relação Sinal/Ruído, Ruído e Tratamento de Ruído

Ano: 2012 Banca: FUNRIO - Fundação de Apoio a Pesquisa, Ensino e Assistência Órgão: Centro Nacional de Tecnologia Eletrônica Avançada S.A.

Em relação ao Ruído Térmico, a sua potência de ruído média
Alternativas da questão 3552033
- Alternativa A: é diretamente proporcional à temperatura.
- Alternativa B: depende da resistência dos contatos.
- Alternativa C: caracteriza-se por uma forma de onda que se repete com o tempo.
- Alternativa D: sempre depende da corrente de polarização.
- Alternativa E: não tem todas as frequências presentes no seu espectro de frequências.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 326
ID 3552028

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Controladores (Proporcional, PI e PID)

Ano: 2012 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

O controlador frequentemente utilizado em sistemas de
controle em malha fechada é o
Alternativas da questão 3552028
- Alternativa A: tacômetro
- Alternativa B: proporcional-integral-derivativo (PID)
- Alternativa C: filtro passa-altas
- Alternativa D: giroscópio
- Alternativa E: acelerômetro
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 327
ID 3552022

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Meios de Transmissão

Ano: 2012 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

O planejamento de sistemas de automação para uma empresa envolve, comumente, a escolha de suportes de transmissão de dados entre as redes. Em muitas situações, a solução desse problema ocorre pela utilização de guias físicos que asseguram a manutenção de uma conexão direta e permanente, como a que se obtém com o aproveitamento da rede telefônica.

A utilização de tais guias físicos
Alternativas da questão 3552022
- Alternativa A: só é possível para sinais analógicos.
- Alternativa B: só é possível para sinais digitais.
- Alternativa C: em condições normais, dispensa, durante o funcionamento,
  a necessidade de amplificação ou regeneração
  de sinais.
- Alternativa D: torna-se adequada como solução somente para pequenas
  distâncias.
- Alternativa E: sempre representa custos elevados na sua manutenção.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 328
ID 3552018

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

Ano: 2012 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

A análise de sistemas de controle de automação envolve conhecimentos sobre o funcionamento de seus componentes eletrônicos. A esse respeito são feitas as afirmativas:

I – Ao se aplicar um pulso positivo à porta (gate) de um SCR, este continua conduzindo, mesmo que o sinal de disparo seja retirado, e assim permanece enquanto houver uma corrente mínima circulando entre anodo e catodo, chamada corrente de manutenção.

II – O IGBT é um componente eletrônico cujo controle de condução entre o coletor e o emissor é feito por tensão ao invés de corrente.

III – Um TRIAC é um elemento bidirecional, ou seja, pode conduzir nos dois semiciclos de uma senoide.

Está correto o que se afirma em
Alternativas da questão 3552018
- Alternativa A: II, apenas.
- Alternativa B: III, apenas.
- Alternativa C: I e II, apenas.
- Alternativa D: I e III, apenas.
- Alternativa E: I, II e III.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 329
ID 3552017

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Conversores CC-CC, CC-CA, CA-CC e CA-CA

Ano: 2012 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

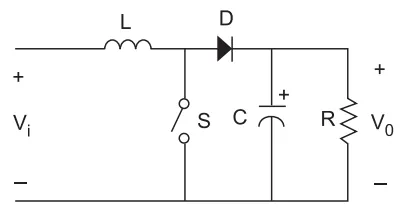

Um projeto de automação desenvolvido para uma empresa em fase de crescimento necessitou instalar conversores DC-DC conforme a figura abaixo, que, nesse caso, é denominada “boost converter”.
A função do indutor L nesses conversores é:
Alternativas da questão 3552017
- Alternativa A:
  proteger o diodo D
- Alternativa B:
  proteger a fonte de tensão V_i
- Alternativa C:
  proteger o dispositivo de chaveamento S
- Alternativa D:
  armazenar energia de modo a obter V_o>V_i
- Alternativa E:
  armazenar energia de modo a obter V_i>V_o
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 330
ID 3552015

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Modelagem de Sistemas Dinâmicos, Função de Transferência e Matrizes de Estado

Ano: 2012 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

Um sistema dinâmico foi modelado segundo a equação diferencial a seguir, na qual a função forçante é a tensão u(t) e a variável independente é a intensidade de corrente i(t).

A função de transferência do sistema elétrico é
Alternativas da questão 3552015
- Alternativa A:
- Alternativa B:
- Alternativa C:
- Alternativa D:
- Alternativa E:
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 331
ID 3552010

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Função de Transferência de Pulso e Erro de Regime Permanente

Ano: 2012 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

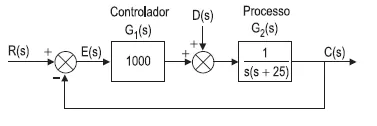

O projeto de automação de uma empresa especificou elementos de controle com mais de uma entrada, produzindo componentes de erro em estado estacionário em situações como a do sistema a seguir.

Podemos afirmar que o valor da componente do erro, nesse caso, é:
Alternativas da questão 3552010
- Alternativa A: −1/1000
- Alternativa B: −2/1000
- Alternativa C: −3/1000
- Alternativa D: −4/1000
- Alternativa E: −5/1000
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 332
ID 3552007

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Máquinas Síncronas

Ano: 2013 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Departamento de Ciência e Tecnologia Aeroespacial

Os motores síncronos recebem essa denominação devido ao sincronismo existente entre a sua rotação e a tensão alternada de alimentação. Considerando uma alimentação de 220 V / 60 Hz em um motor síncrono de 3 polos, a velocidade de rotação, em RPM, é:
Alternativas da questão 3552007
- Alternativa A:
  600.
- Alternativa B:
  1 200.
- Alternativa C:
  1 800.
- Alternativa D:
  3 600.
- Alternativa E:
  7 200.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 333
ID 3551991

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

Ano: 2013 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Departamento de Ciência e Tecnologia Aeroespacial

Os tiristores possuem uma estrutura que envolve camadas de materiais semicondutores em uma sequência, a saber:
Alternativas da questão 3551991
- Alternativa A:
  3 camadas, alternando material do tipo N, P e N.
- Alternativa B:
  3 camadas, alternando material do tipo P, N e P.
- Alternativa C:
  4 camadas, alternando material do tipo N e P.
- Alternativa D:
  4 camadas, sendo as duas primeiras do material do tipo N, e as duas seguintes do material do tipo P.
- Alternativa E:
  5 camadas, alternando material do tipo N (3) e P (2).
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 334
ID 3551956

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Controladores (Proporcional, PI e PID)

Ano: 2013 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Departamento de Ciência e Tecnologia Aeroespacial

Nos sistemas de controle, o controlador ____________ é um compensador de atraso, pois possui um polo em s=0. O controlador ____________ é uma versão simplificada de um compensador de avanço e esse controlador envolve um ____________, mas nenhum ____________ .
Assinale a alternativa que completa, correta e respectivamente, as lacunas do texto.
Alternativas da questão 3551956
- Alternativa A:
  PD ... PI ... polo ... zero
- Alternativa B:
  PD ... PI ... zero ... polo
- Alternativa C:
  PI ... PD ... polo ... zero
- Alternativa D:
  PI ... PD ... zero ... polo
- Alternativa E:
  PID ... PI ... polo ... zero
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 335
ID 3551923

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

Ano: 2015 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Universidade de Brasília

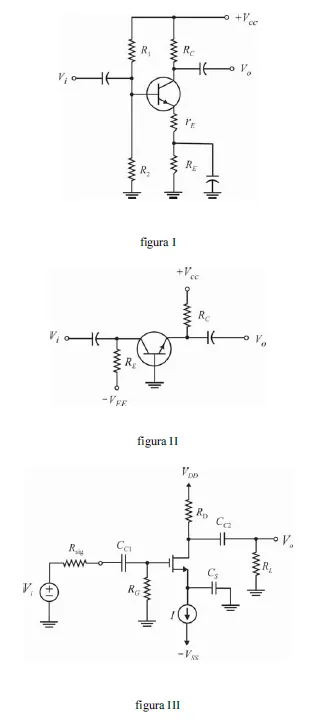

Julgue os itens seguintes, referentes aos amplificadores mostrados nas figuras I, II e III.

O circuito da figura I é um amplificador na configuração emissor comum com resistência de emissor. O valor do resistor r_E influencia a impedância de entrada do circuito.
Alternativas da questão 3551923
- Alternativa : Certo
- Alternativa : Errado
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 336
ID 3551911

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Portas Lógicas e Dispositivos Optrônicos

Ano: 2015 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Universidade de Brasília

Julgue os próximos itens, acerca de sistemas digitais.

O padrão IEEE/ANSI para símbolos lógicos utiliza símbolos circulares para representar cada dispositivo lógico.
Alternativas da questão 3551911
- Alternativa : Certo
- Alternativa : Errado
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 337
ID 3551884

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Aterramento e Sistemas de Aterramento (TN, TT, IT)

Ano: 2017 Banca: IFPE - Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco

Dada uma instalação elétrica com esquema de aterramento TT onde será utilizado um DR(diferencial residual) com sensibilidade de 30mA e tensão de contato limite de 25V (condição molhada NBR5410), assinale a alternativa CORRETA com o valor da resistência do eletrodo de aterramento das massas. (Desconsidere as casas decimais)
Alternativas da questão 3551884
- Alternativa A:
  833 Ω
- Alternativa B:
  1667 Ω
- Alternativa C:
  75 Ω
- Alternativa D:
  12 Ω
- Alternativa E:
  416 Ω
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 338
ID 3551862

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Perdas, Rendimento, Torque, Potência, Ângulo de Potência e Funcionamento Geral

Ano: 2018 Banca: COMPERVE UFRN - Comissão Permanente do Vestibular da Universidade Federal do Rio Grande do Norte Órgão: Universidade Federal do Rio Grande do Norte

Um certo motor trifásico é capaz de fornecer 5kW de potência mecânica. Sabe-se que a potência elétrica fornecida ao motor pode ser calculada como P = U x I x 3 ^1/2 x F.P., onde U é a tensão na rede, I é a corrente elétrica e F.P. é o cosseno do ângulo de defasagem entre U e I. Conforme especificações do fabricante, o motor deve funcionar em U = 380 V, I = 10 A e F.P. = 0,9. Nesse caso, o rendimento do motor é
Alternativas da questão 3551862
- Alternativa A:
  99,8%.
- Alternativa B:
  52,3%.
- Alternativa C:
  84,4%.
- Alternativa D:
  25,6%.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 339
ID 3551859

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Fontes, Retificadores e Inversores Estáticos

Ano: 2018 Banca: FADESP - Fundação de Amparo e Desenvolvimento da Pesquisa Órgão: Instituto Federal do Pará

A rotação de uma esteira transportadora acionada por um motor elétrico de indução é controlada por um CLP. O acionamento do motor da esteira é realizado através de um inversor de frequência. Dessa forma, se o CLP enviar um sinal elétrico variável de 0 a 10 Vcc ao conversor de frequência, este, em função da parametrização escolhida, ajustará a velocidade do motor de um valor mínimo a um valor máximo, em resposta à solicitação do CLP. Neste caso, o inversor de frequência é classificado como dispositivo
Alternativas da questão 3551859
- Alternativa A:
  de entrada analógica e digital ao mesmo tempo.
- Alternativa B:
  de saída analógica e digital ao mesmo tempo.
- Alternativa C:
  somente de entrada digital.
- Alternativa D:
  somente de saída analógica.
- Alternativa E:
  somente de saída digital.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 340
ID 3551784

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Filtros e Fontes/Geradores de Sinais

Ano: 2017 Banca: FADESP - Fundação de Amparo e Desenvolvimento da Pesquisa Órgão: Companhia de Saneamento do Pará

O circuito a seguir representa um filtro
Alternativas da questão 3551784
- Alternativa A: ativo passa alta.
- Alternativa B: passivo passa alta.
- Alternativa C: passivo passa baixa.
- Alternativa D: ativo passa baixa.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos

Banco de Questões

Questões de Engenharia Elétrica e Engenharia Eletrônica

Continue estudando na plataforma
