36.872 questões encontradas
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Calibração/Ajuste e Regulagem de Sistemas de Medição
Ano: 2010 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional de Metrologia
O certificado de verificação é usado como
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos de Comunicações (Multiplicadores de Frequência, Misturadores, Moduladores e Correlatos)
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Ciência, Tecnologia e Inovações

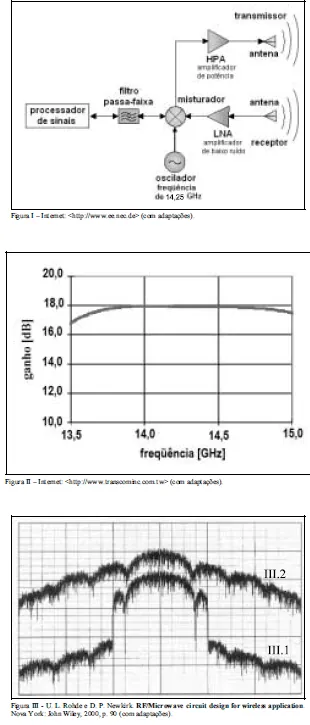

A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA — III.1 — e após o HPA — III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.
Para que o misturador possa funcionar corretamente em condições típicas de operação, é necessário que a potência do sinal na saída do oscilador seja maior que a potência do sinal a ser misturado.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Ciência, Tecnologia e Inovações
A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA — III.1 — e após o HPA — III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.
Tanto o LNA quanto o misturador podem ser construídos fisicamente a partir do uso de transistores de efeito de campo.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Banda Base: Transmissão e Técnicas de Formatação/Codificação/Recepção
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Ciência, Tecnologia e Inovações

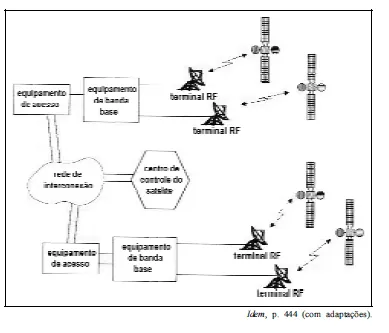

Com relação à figura acima, que ilustra componentes do segmento TT&C terrestre de um sistema via satélite GEO, em esquema de diagrama de blocos, julgue os itens seguintes, considerando que o referido segmento e o respectivo sistema possuem equipamentos fabricados com tecnologia no estado da arte.
A comunicação na parte denominada “rede de interconexão” deve ser realizada na forma de sinais elétricos analógicos em banda base.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Modulação de Pulsos e Modulação em Frequência e em Ângulo
Ano: 2024 Banca: FGV - Fundação Getúlio Vargas Órgão: Instituto Nacional de Pesquisas Espaciais
Atenção: o enunciado a seguir refere-se às duas próximas questões.
Considere um sinal 𝑥(𝑡) gerado por um radar que utiliza técnicas de compressão de pulso. O sinal 𝑥(𝑡) do tipo chirp gerado no radar possui a seguinte expressão geral:
𝑥(𝑡) = \(\prod\) (2 × 105𝑡) cos(6𝜋 × 106𝑡 + 𝜋 × 1011𝑡2),
\(\prod (x)=\left\{\begin{matrix} 1,|x| < & 1/2 \\ 0,|x|> & 1/2 \\ \end{matrix}\right.\)
O argumento da função trigonométrica de um sinal do tipo chirp define o seu tipo de modulação em frequência, que pode ser linear ou não-linear.
A largura de banda de varredura de um sinal chirp é a diferença entre as frequências instantâneas no final e no início do pulso.
A largura de banda de varredura de 𝑥(𝑡) é igual a
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Controlabilidade e Observabilidade e Desempenho
Ano: 2024 Banca: FGV - Fundação Getúlio Vargas Órgão: Instituto Nacional de Pesquisas Espaciais
Um dos principais obstáculos na implementação de um controlador por realimentação de estados é que raramente todos os estados de uma planta real podem ser diretamente obtidos, onde muitas vezes é até impossível o sensoriamento de alguns estados internos da dinâmica em questão.
Uma maneira de contornar esse problema é fazer uso de um observador de estado de ordem completa, cuja matriz de ganhos do observador (comumente associada a letra 𝐿) tem a função de
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Modulação de Pulsos e Modulação em Frequência e em Ângulo
Ano: 2024 Banca: FGV - Fundação Getúlio Vargas Órgão: Instituto Nacional de Pesquisas Espaciais
Atenção: o enunciado a seguir refere-se às duas próximas questões.
Considere um sinal 𝑥(𝑡) gerado por um radar que utiliza técnicas de compressão de pulso. O sinal 𝑥(𝑡) do tipo chirp gerado no radar possui a seguinte expressão geral:
𝑥(𝑡) = \(\prod\) (2 × 105𝑡) cos(6𝜋 × 106𝑡 + 𝜋 × 1011𝑡2),
\(\prod (x)=\left\{\begin{matrix} 1,|x| < & 1/2 \\ 0,|x|> & 1/2 \\ \end{matrix}\right.\)
O argumento da função trigonométrica de um sinal do tipo chirp define o seu tipo de modulação em frequência, que pode ser linear ou não-linear.
O sinal chirp expresso por 𝑥(𝑡) é do tipo
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Micro-ondas
Ano: 2024 Banca: FGV - Fundação Getúlio Vargas Órgão: Instituto Nacional de Pesquisas Espaciais
Atenção: o enunciado a seguir refere-se às duas próximas questões.
A equação radar descreve o comportamento teórico de um radar e pode ser obtida em função de diversos parâmetros de desempenho.
Use a equação radar que estima o alcance teórico máximo (𝑅) de uma radar a partir da seção reta radar do alvo (𝜎), da potência de transmissão (𝑃𝑡 ), da abertura efetiva da antena (𝐴𝑒 ), da sensibilidade do receptor (𝑆𝑟 ) e do comprimento de onda da portadora (𝜆) e pode ser escrita como
A esfera metálica é um tipo de alvo muito utilizado na calibração de equipamentos de medidas de seção transversal de radar e como elemento básico para a decomposição de alvos complexos. A seção reta radar monostática de duas esferas distantes entre si pode ser representada pela equação a seguir, onde 𝑙 é a distância entre duas esferas, 𝜆 é o comprimento de onda, 𝜃 é o ângulo de observação em relação à normal que interliga as duas esferas, 𝜎𝑜 é a seção transversal monostática de uma esfera metálica e 𝜎𝑟 é a seção transversal monostática das duas esferas espaçadas entre si de 𝑙.

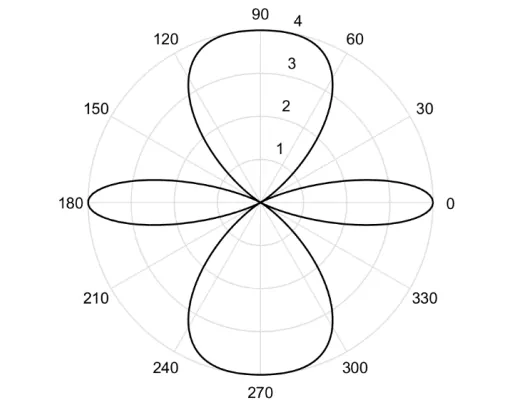

O gráfico a seguir é a representação polar de
em função do ângulo 𝜃 de duas esferas de raio 0,5 cm e distantes entre si de 2,5 cm.
A frequência na qual a curva acima foi obtida, em GHz, é igual a
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Parâmetros de Antenas (Largura de Banda, Ganho, Diretividade, Polarização, Área Efetiva)
Ano: 2024 Banca: FGV - Fundação Getúlio Vargas Órgão: Instituto Nacional de Pesquisas Espaciais
Atenção: o enunciado a seguir refere-se às duas próximas questões.
Considere um sinal 𝑥(𝑡) gerado por um radar que utiliza técnicas de compressão de pulso. O sinal 𝑥(𝑡) do tipo chirp gerado no radar possui a seguinte expressão geral:
𝑥(𝑡) = \(\prod\) (2 × 105𝑡) cos(6𝜋 × 106𝑡 + 𝜋 × 1011𝑡2),
\(\prod (x)=\left\{\begin{matrix} 1,|x| < & 1/2 \\ 0,|x|> & 1/2 \\ \end{matrix}\right.\)
O argumento da função trigonométrica de um sinal do tipo chirp define o seu tipo de modulação em frequência, que pode ser linear ou não-linear.
Sobre a polarização dos sinais de onda emitidos e recebidos pelas antenas-radar, analise as afirmativas a seguir e assinale (V) para a verdadeira e (F) para a falsa.
( ) Alvos superficiais horizontais, tais como regiões de solo exposto, contribuem para maior retroespalhamento quando interagem com sinais emitidos em polarização horizontal.
( ) Árvores são exemplos de alvos que possuem a capacidade de despolarizar um sinal de onda emitido por antena-radar.
( ) A refletividade de corpos d’água depende do plano de polarização da onda incidente.
As afirmativas são, respectivamente,
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Modelagem de Sistemas Dinâmicos, Função de Transferência e Matrizes de Estado
Ano: 2024 Banca: FGV - Fundação Getúlio Vargas Órgão: Instituto Nacional de Pesquisas Espaciais
Sistemas dinâmicos podem apresentar inúmeras realizações em espaço de estado, onde todas apresentam mesma relação entrada-saída. No entanto, algumas realizações contêm propriedades peculiares, tais como a realização balanceada, largamente empregada em algoritmos de redução de modelo como o truncamento balanceado.
Considere que um determinado sistema dinâmico possui uma realização em espaço de estados inicial, e que essa realização é “rotacionada” para uma nova realização através de uma matriz de transformação 𝑃.
Com relação à transformação de similaridade empregada na matriz de estado da realização inicial, analise as afirmativas a seguir.
I. Consiste na mudança das bases da matriz transformada.
II. Preserva autovalores da matriz transformada.
III. A matriz de transformação 𝑃 deve ser unitária.
Está correto o que se afirma em
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Radioenlaces: HF, VHF, UHF e SHF
Ano: 2024 Banca: FGV - Fundação Getúlio Vargas Órgão: Instituto Nacional de Pesquisas Espaciais
Atenção: o enunciado a seguir refere-se às duas próximas questões.
A equação radar descreve o comportamento teórico de um radar e pode ser obtida em função de diversos parâmetros de desempenho.
Use a equação radar que estima o alcance teórico máximo (𝑅) de uma radar a partir da seção reta radar do alvo (𝜎), da potência de transmissão (𝑃𝑡 ), da abertura efetiva da antena (𝐴𝑒 ), da sensibilidade do receptor (𝑆𝑟 ) e do comprimento de onda da portadora (𝜆) e pode ser escrita como
O radar além do horizonte possui a capacidade de detectar alvos à longa distância, usualmente entre 1000 km e 3000 km. Utiliza como mecanismo de propagação principal ondas espaciais que são refletidas pela ionosfera.
A frequência de operação típica deste tipo de radar está na faixa conhecida como
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Propagação e Reflexão de Ondas Eletromagnéticas
Ano: 2024 Banca: FGV - Fundação Getúlio Vargas Órgão: Instituto Nacional de Pesquisas Espaciais
Atenção: o enunciado a seguir refere-se às duas próximas questões.
Considere um sinal 𝑥(𝑡) gerado por um radar que utiliza técnicas de compressão de pulso. O sinal 𝑥(𝑡) do tipo chirp gerado no radar possui a seguinte expressão geral:
𝑥(𝑡) = \(\prod\) (2 × 105𝑡) cos(6𝜋 × 106𝑡 + 𝜋 × 1011𝑡2),
\(\prod (x)=\left\{\begin{matrix} 1,|x| < & 1/2 \\ 0,|x|> & 1/2 \\ \end{matrix}\right.\)
O argumento da função trigonométrica de um sinal do tipo chirp define o seu tipo de modulação em frequência, que pode ser linear ou não-linear.
A potência recebida pelas antenas-radar após o retroespalhamento causado pelos alvos imageados é uma das variáveis físicas envolvidas na modelagem matemática explicitada em uma equação-radar.
Nesse contexto, analise as afirmativas a seguir.
I. A propriedade física da refletividade total de alvos especulares permite a obtenção de sinais retroespalhados mais potentes.
II. A propriedade física da refletividade é significativamente observada em corpos d’água extensos, devido ao comportamento especular.
III. A rugosidade de alvos contribui para sinais retroespalhados mais potentes.
Está correto o que se afirma em
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Relação Sinal/Ruído, Ruído e Tratamento de Ruído
Ano: 2024 Banca: FGV - Fundação Getúlio Vargas Órgão: Instituto Nacional de Pesquisas Espaciais
Atenção: o enunciado a seguir refere-se às duas próximas questões.
A equação radar descreve o comportamento teórico de um radar e pode ser obtida em função de diversos parâmetros de desempenho.
Use a equação radar que estima o alcance teórico máximo (𝑅) de uma radar a partir da seção reta radar do alvo (𝜎), da potência de transmissão (𝑃𝑡 ), da abertura efetiva da antena (𝐴𝑒 ), da sensibilidade do receptor (𝑆𝑟 ) e do comprimento de onda da portadora (𝜆) e pode ser escrita como
A relação sinal-ruído na entrada e na saída da cadeia de recepção de um radar é igual a 15 dB e 13 dB, respectivamente.
A figura de ruído da cadeia de recepção do referido radar, em dB, é igual a
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Filtros e Fontes/Geradores de Sinais
Ano: 2024 Banca: FGV - Fundação Getúlio Vargas Órgão: Instituto Nacional de Pesquisas Espaciais
Atenção: o enunciado a seguir refere-se às duas próximas questões.
A equação radar descreve o comportamento teórico de um radar e pode ser obtida em função de diversos parâmetros de desempenho.
Use a equação radar que estima o alcance teórico máximo (𝑅) de uma radar a partir da seção reta radar do alvo (𝜎), da potência de transmissão (𝑃𝑡 ), da abertura efetiva da antena (𝐴𝑒 ), da sensibilidade do receptor (𝑆𝑟 ) e do comprimento de onda da portadora (𝜆) e pode ser escrita como
O sinal de saída de um filtro casado ideal, quando a relação sinalruído na entrada é maior do que 10 dB, é igual a:
Sendo 𝑠(𝑡) o sinal na entrada do filtro casado e 𝑆(𝑓) a transformada de Fourier do sinal de entrada, a função de transferência do filtro casado é igual a
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Transmissores e Receptores
Ano: 2024 Banca: FGV - Fundação Getúlio Vargas Órgão: Instituto Nacional de Pesquisas Espaciais
Atenção: o enunciado a seguir refere-se às duas próximas questões.
A equação radar descreve o comportamento teórico de um radar e pode ser obtida em função de diversos parâmetros de desempenho.
Use a equação radar que estima o alcance teórico máximo (𝑅) de uma radar a partir da seção reta radar do alvo (𝜎), da potência de transmissão (𝑃𝑡 ), da abertura efetiva da antena (𝐴𝑒 ), da sensibilidade do receptor (𝑆𝑟 ) e do comprimento de onda da portadora (𝜆) e pode ser escrita como

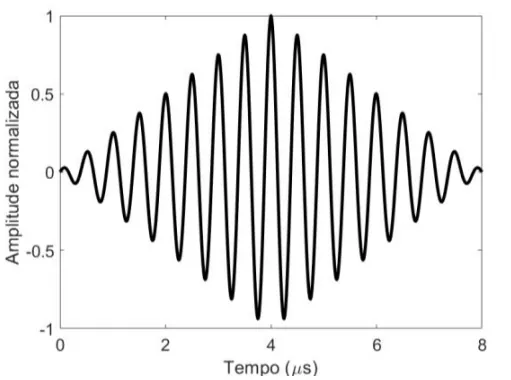

A figura a seguir representa a amplitude normalizada do sinal de saída do filtro casado de um radar quando o sinal de entrada é um pulso retangular de largura fixa que modula uma portadora senoidal de frequência igual a 2MHz.
A largura do pulso retangular, em 𝜇𝑠, é igual a
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Transmissores e Receptores
Ano: 2026 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Telecomunicações Brasileiras S.A.
No que diz respeito aos pequenos satélites, julgue os seguintes itens.
Os rádios definidos por software (software defined radios — SDR) oferecem flexibilidade, pois permitem operação em múltiplas bandas, com filtragem, modulação adaptativa e diferentes esquemas de codificação, sem necessidade de grandes alterações de hardware.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Propagação: de Superfície, Ionosférica e Troposférica
Ano: 2022 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Telecomunicações Brasileiras S.A.
Julgue os seguintes itens, quanto a subsistemas de veículos espaciais.
As bolhas ionosféricas produzem as cintilações ionosféricas associadas com concentrações ou depressões na densidade do plasma ionosférico. Os sinais dos satélites sofrem alterações significativas devido a reflexões e mudanças nos índices refração devido a variações da densidade do plasma.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Modulação/Demodulação Digital e Modulação por Espalhamento
Ano: 2023 Banca: IDECAN - Instituto de Desenvolvimento Educacional, Cultural e Assistencial Nacional Órgão: Secretaria de Segurança Pública
Em sistemas de comunicação via satélite, e em outros tipos de sistemas, duas abordagens básicas são utilizadas como técnicas para espalhamento espectral. Uma dessas técnicas consiste em transmitir dados em uma sequência de portadoras de frequência diferentes em um padrão pseudorrandômico. A frequência da portadora é alterada rapidamente e de forma sincronizada entre o transmissor e o receptor, seguindo uma sequência de saltos de frequência que é determinada por um código pseudorrandômico. Isso ajuda a mitigar interferências eletromagnéticas, já que a transmissão ocorre em várias frequências diferentes, dificultando a interceptação do sinal por terceiros. O nome da técnica de espalhamento espectral explicada acima é:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Respostas no Domínio do Tempo e da Frequência
Ano: 2024 Banca: FGV - Fundação Getúlio Vargas Órgão: Instituto Nacional de Pesquisas Espaciais
A transformada de Laplace é extensamente utilizada em sistemas de controle, uma vez que os principais métodos clássicos de análise e síntese são realizados no domínio da frequência. Corroborando com essa prática, verifica-se que muitas características da resposta temporal podem ser inferidas diretamente e até mais facilmente no domínio da frequência, sem a necessidade de se computar a transformada inversa de Laplace.
Considere um sistema de controle que, após ser excitado por um sinal de banda estreita, produz um sinal de saída 𝑦(𝑡) com a seguinte representação no domínio da frequência:
Os valores de 𝑦(𝑡) para 𝑡 = 0 e 𝑡 → ∞ são, respectivamente,
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Modulação/Demodulação Digital e Modulação por Espalhamento
Ano: 2024 Banca: FGV - Fundação Getúlio Vargas Órgão: Instituto Nacional de Pesquisas Espaciais
Atenção: o enunciado a seguir refere-se às duas próximas questões.
A equação radar descreve o comportamento teórico de um radar e pode ser obtida em função de diversos parâmetros de desempenho.
Use a equação radar que estima o alcance teórico máximo (𝑅) de uma radar a partir da seção reta radar do alvo (𝜎), da potência de transmissão (𝑃𝑡 ), da abertura efetiva da antena (𝐴𝑒 ), da sensibilidade do receptor (𝑆𝑟 ) e do comprimento de onda da portadora (𝜆) e pode ser escrita como
Idealmente, o diagrama de ambiguidade de uma forma de onda baseada em ruído branco possui o formato de “uma tachinha”; um platô retangular com um único pico ao centro. Isto ocorre pois o ruído branco é um sinal aleatório. Consequentemente, a precisão nas medidas de retardo e frequência são independentes e determinadas, respectivamente, a partir da largura de banda e da duração do pulso.
O código de Costas, uma forma de onda que busca replicar o diagrama de ambiguidade descrito acima, consiste em
