Questão 681
ID 3551723

Disciplina: Engenharia Mecatrônica

Assuntos: Teorias de Falha: Deformação, Fadiga, Flambagem e Desgaste

Ano: 2019 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais

A mecânica dos materiais apresenta diferentes modalidades de falhas, fratura, fadiga e fluência, com relação a esta temática, considere as afirmativas abaixo:
I- A fratura frágil ocorre sem qualquer deformação apreciável e pela rápida propagação de uma trinca. A direção do movimento da trinca é aproximadamente paralela à direção da tensão de tração aplicada, apresentando uma superfície de fratura relativamente plana.
II- A fadiga é uma forma de falha que ocorre em estruturas que estão sujeitas a tensões dinâmicas e oscilantes, como em componentes de máquinas. Uma falha é possível mesmo para um nível de tensão consideravelmente menor que o limite de resistência à tração.
III- O fenômeno de deformação de materiais em serviço submetidos a temperaturas elevadas e expostos a tensões mecânicas estáticas por dado período de tempo é chamado de fluência.
IV- A fratura dúctil apresenta a ocorrência de deformação plástica, anunciando um alerta de fratura iminente, assim, para a ocorrência da fratura torna-se necessária menor energia devido sua tenacidade.
V- A fratura dúctil pode apresentar contorno de superfície denominado taça e cone, devido a forma apresentada após a ruptura, possuindo uma aparência irregular e fibrosa na região da fratura, devido aos estágios de empescoçamento e formação de microvazios que precede a fratura.
Estão corretas as afirmações:
Alternativas da questão 3551723
- Alternativa A:
  I, III e V
- Alternativa B:
  II, III e IV
- Alternativa C:
  I, II e IV
- Alternativa D:
  II, III e V
- Alternativa E:
  Todas as alternativas
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 682
ID 3551722

Disciplina: Engenharia Mecatrônica

Assunto: Escoamento Interno

Ano: 2019 Banca: SSPM - Serviço de Seleção do Pessoal da Marinha Órgão: Marinha do Brasil

O escoamento de fluidos em tubulaçöes pode ser classificado como:
I- laminar ou errático.
li- permanente ou transitório.
lii- uniforme ou não uniforme.
IV- compressível ou incompressível.
Assinale a opção correta.
Alternativas da questão 3551722
- Alternativa A:
  Apenas a opção I é verdadeira
- Alternativa B:
  Apenas as opções li, lii e IV são verdadeiras.
- Alternativa C:
  Apenas a opção li é verdadeira.·
- Alternativa D:
  Apenas as opções I, lii e IV são verdadeiras.
- Alternativa E:
  Apenas a opção lii é verdadeira.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 683
ID 3551719

Disciplina: Engenharia Mecatrônica

Assunto: Circuitos Hidráulicos

Ano: 2019 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais

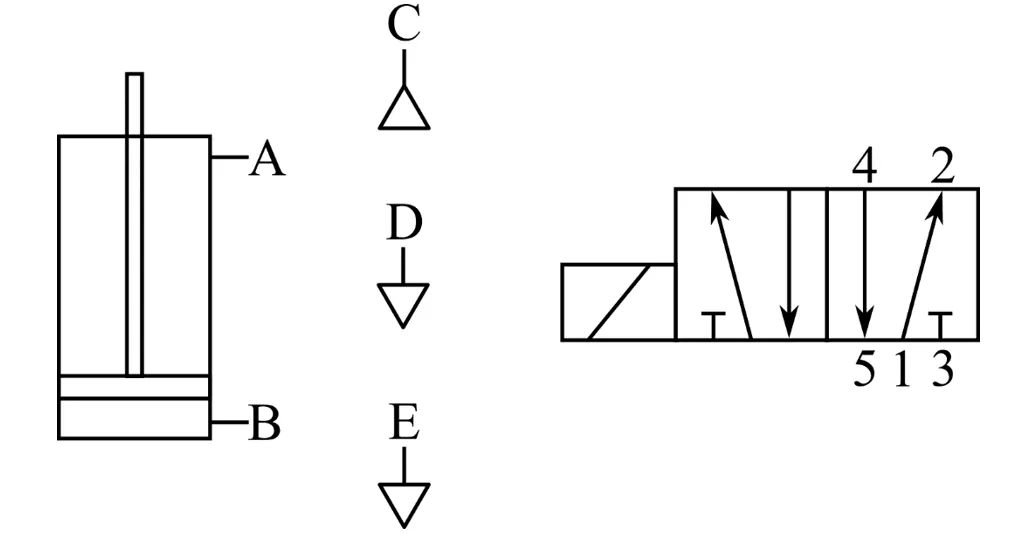

Considerando a simbologia utilizada para sistemas hidráulicos e pneumáticos, assinale a alternativa que possua a ordem correta dos componentes apresentados abaixo:
I
II
III
IV
Alternativas da questão 3551719
- Alternativa A:
  I - Motor rotativo, deslocamento variável; II – Manômetro; III – Termômetro; IV- Bomba simples, deslocamento variável.
- Alternativa B:
  I – Bomba simples, deslocamento variável; II – Termômetro; III – Manômetro; IV- Motor rotativo, deslocamento variável.
- Alternativa C:
  I – Bomba simples, deslocamento fixo; II – Manômetro; III – Termômetro; IV- Motor rotativo, deslocamento fixo.
- Alternativa D:
  I – Motor rotativo, deslocamento fixo; II – Termômetro; III – Manômetro; IV- Bomba simples, deslocamento fixo.
- Alternativa E:
  Nenhuma das alternativas.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 684
ID 3551717

Disciplina: Engenharia Mecatrônica

Assunto: Sensores e Transdutores

Ano: 2019 Banca: IFSC - Instituto Federal de Santa Catarina Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Santa Catarina

Strain gage ou extensômetros de deformação elétricos são sensores empregados em células de carga para a medição de força e massa. Com relação ao seu princípio de funcionamento dos sensores e da célula de carga, avalie o acerto das afirmações adiante e marque com V as verdadeiras e com F as falsas.
( ) Os sensores operam por princípios resistivos
( ) Para uma célula de carga operando em ponte completa são necessários no mínimo 8 sensores
( ) Quando sofrem alongamento os sensores diminuem a sua resistência elétrica
( ) A sensibilidade da célula de carga depende da tensão elétrica de alimentação
( ) O sinal de saída de uma célula de carga é da ordem de volts, não necessitando de amplificação
Marque a opção que contenha a sequência CORRETA, de cima para baixo:
Alternativas da questão 3551717
- Alternativa A:
  V, F, V, V, F
- Alternativa B:
  V, V, F, F, V
- Alternativa C:
  F, V, V, F, V
- Alternativa D:
  V, F, F, V, F
- Alternativa E:
  F, V, V, V, F
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 685
ID 3551716

Disciplina: Engenharia Mecatrônica

Assunto: CNC - Comando Numérico Computadorizado

Ano: 2019 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais

Os robôs com juntas cartesianas são utilizados em máquinas de comando numérico computadorizado, máquinas CNC, ao invés de robôs com juntas articuladas. Tal afirmativa é fomentada pelo fato das juntas cartesianas possuírem as seguintes características:
Alternativas da questão 3551716
- Alternativa A:
  Facilidade de levantamento dos modelos cinemáticos direto e inverso.
- Alternativa B:
  Apresentar menores cargas dinâmicas.
- Alternativa C:
  Maior rigidez do elo, garantindo maior precisão.
- Alternativa D:
  Apresentar menores cargas estáticas.
- Alternativa E:
  Poderem ser descritas cinematicamente através da álgebra quaterniônica.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 686
ID 3551712

Disciplina: Engenharia Mecatrônica

Assuntos: Elementos de Máquinas: Parafusos, Pinos, Porcas, Arruelas, Mancais e Rolamentos

Ano: 2019 Banca: IFSC - Instituto Federal de Santa Catarina Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Santa Catarina

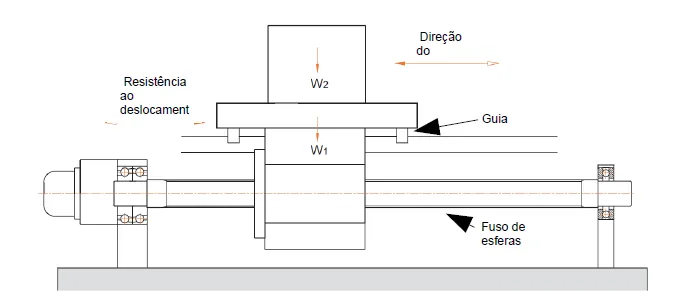

O torque necessário para o acionamento de fusos de esfera em sistemas de movimentação linear, como o representado na figura abaixo, é dado por:
\(T_a=\frac{F_al}{2\pi n_1}\)
(desprezando-se a pré-carga da castanha e o torque de resistência do rolamento).
Calcule o torque de acionamento necessário, considerando: o peso total (W1+W2) igual a 1kN; coeficiente de atrito das guias igual a 0,003 e fuso com: diâmetro de 33 mm, avanço de 10 mm e eficiência de 96%.
Fonte: adaptado do catálogo “Linear Motion– NSK”.
Alternativas da questão 3551712
- Alternativa A:
  53,05 Nm
- Alternativa B:
  4,97 Nm
- Alternativa C:
  530,51 Nm
- Alternativa D:
  4,97 Nmm
- Alternativa E:
  8,85 Nmm
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 687
ID 3551711

Disciplina: Engenharia Mecatrônica

Assuntos: Tração, Compressão e Torção em Limites Elásticos

Ano: 2019 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais

Sobre resistência dos materiais foram feitas as seguintes afirmações:
I- O módulo de elasticidade representa a constante de proporcionalidade da parte linear do diagrama tensão-deformação.
II- A resiliência de um material é a capacidade de absorver energia sem sofrer dano permanente.
III- Materiais de baixo módulo de tenacidade podem sofrer ruptura repentina sem apresentar sinal de ruptura iminente.
IV- O escoamento é a deformação permanente do material. Isso ocorre quando a tensão sobre o material supera o limite de escoamento.
Estão corretas as afirmações:
Alternativas da questão 3551711
- Alternativa A:
  I, II e III, apenas.
- Alternativa B:
  I, II e IV, apenas.
- Alternativa C:
  I, III e IV, apenas.
- Alternativa D:
  II e III, apenas.
- Alternativa E:
  I, II, III e IV.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 688
ID 3551710

Disciplina: Engenharia Mecatrônica

Assunto: CNC - Comando Numérico Computadorizado

Ano: 2019 Banca: IFSC - Instituto Federal de Santa Catarina Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Santa Catarina

Sobre o programa NC abaixo, elaborado conforme a linguagem FANUC, analise as afirmações apresentadas a seguir e marque a opção CORRETA.
O0001
N10 G17 G21 G90 G94;
N20 G53 G0 Z0 H0;
N30 T10 (FRESA DE TOPO DE 20 mm);
N40 M6;
N50 G54 S2500 M3;
N60 G0 X-20 Y40 M8;
N70 G0 G43 H10 D10 Z5;
N80 G1 Z-5 F5000;
N90 G41 G1 X0 F1500;
N100 Y100;
N110 X120;
N120 Y0;
N130 X0;
N140 Y60;
N150 G40 X-20;
N160 G0 Z5 M9;
N170 M30;
Alternativas da questão 3551710
- Alternativa A:
  A velocidade de corte programada no bloco N50 é de 2500 m/min.
- Alternativa B:
  O contorno retangular usinado neste programa utilizou uma estratégia de corte concordante.
- Alternativa C:
  No bloco N90, considerando o valor do avanço por dente de 0,1 mm/dente, a velocidade de avanço empregada corresponde a uma fresa com 5 dentes.
- Alternativa D:
  O sentido de rotação da ferramenta programado no bloco N50 é anti-horário.
- Alternativa E:
  As compensações de altura e diâmetro da ferramenta foram programadas no bloco N10.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 689
ID 3551708

Disciplina: Engenharia Mecatrônica

Assunto: Estática

Ano: 2019 Banca: IFMG - Instituto Federal de Minas Gerais Órgão: Instituto Federal de Minas Gerais

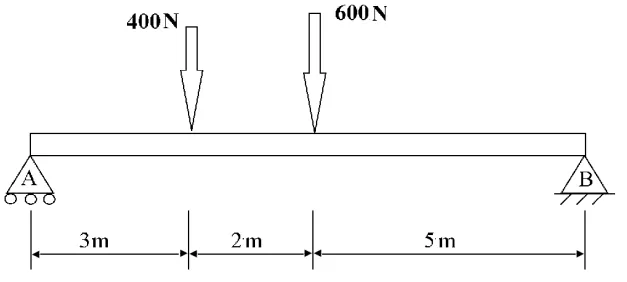

A figura abaixo representa uma viga apoiada nos pontos A e B. Foram aplicadas duas forças de 400 N e 600 N.
Os valores das reações verticais dos mancais A e B são:
Alternativas da questão 3551708
- Alternativa A:
  R_A = 500 N e R_B = 500 N.
- Alternativa B:
  R_A = 600 N e R_B = 400 N.
- Alternativa C:
  R_A= 580 N e R_B = 420 N.
- Alternativa D:
  R_A = 550 N e R_B = 450 N.
- Alternativa E:
  Nenhuma das alternativas acima.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 690
ID 3551707

Disciplina: Engenharia Mecatrônica

Assunto: Diagrama de Blocos

Ano: 2021 Banca: FGV - Fundação Getúlio Vargas Órgão: Indústria de Material Bélico do Brasil

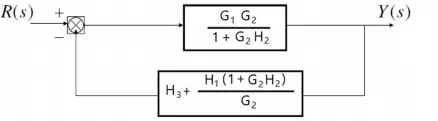

A figura a seguir apresenta um diagrama em blocos de um sistema.
A função de transferência desse sistema é apresentada em
Alternativas da questão 3551707
- Alternativa A:
  G₁G₂ / (1+ G₂H₂ + G₁G₂H₃ +G₁H₁ +G₁G₂H₁H₂).
- Alternativa B:
  G₁G₂ / (G₂H₂ + G₁G₂H₃ +G₁H₁ +G₁G₂H₁H₂).
- Alternativa C:
  G₁G₂H₃ / (1+ G₂H₂ + G₁G₂H₃ +G₁H₁ +G₁G₂H₁H₂).
- Alternativa D:
  G₁G₂H₃ / (1+ G₂H₂ + G₁G₂H₃ +G₁H₁ +G₁G₂H₁H₂).
- Alternativa E:
  G₁G₂ / (1+ G₂H₂ + G₁G₂H₃ +G₁H₁ +G₁G₂).
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 691
ID 3551706

Disciplina: Engenharia Mecatrônica

Assuntos: Eletrônica de Potência: Retificadores, Inversores, PWM

Ano: 2021 Banca: FSA - Centro Universitário Fundação Santo André Órgão: Centro Universitário Fundação Santo André

Um circuito retificador de ponte monofásico é composto por quantos diodos?
Alternativas da questão 3551706
- Alternativa A:
  2 diodos;
- Alternativa B:
  4 diodos;
- Alternativa C:
  5 diodos;
- Alternativa D:
  1 diodo;
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 692
ID 3551705

Disciplina: Engenharia Mecatrônica

Assunto: Resposta Transitória

Ano: 2019 Banca: IFSC - Instituto Federal de Santa Catarina Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Santa Catarina

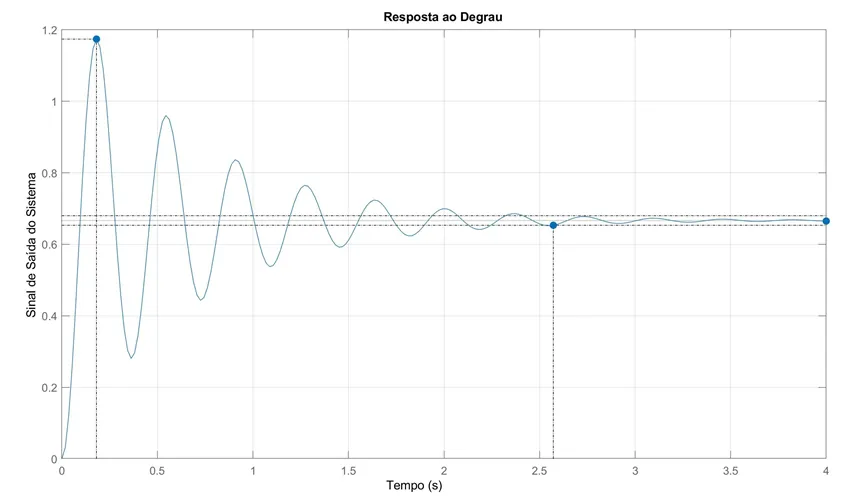

Ao acionar um sinal de entrada degrau unitário, observa-se a curva de resposta em malha aberta de um sistema conforme a figura:
Pode-se dizer que:
Alternativas da questão 3551705
- Alternativa A:
  O sistema apresenta valor de regime unitário com tempo de acomodação de aproximadamente 2,6 segundos.
- Alternativa B:
  A resposta do sistema é instável, pois apresenta oscilação.
- Alternativa C:
  O tipo de resposta é sobreamortecida, caracterizada por um sistema com pólos complexos conjugados.
- Alternativa D:
  A curva de resposta sugere um sistema de segunda ordem, subamortecido, já que apresenta sobressinal.
- Alternativa E:
  O tipo de curva de resposta sugere um sistema de primeira ordem, com apenas um pólo e com atraso de transporte.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 693
ID 3551702

Disciplina: Engenharia Mecatrônica

Assunto: Diagramas Ladder

Ano: 2021 Banca: FGV - Fundação Getúlio Vargas Órgão: Indústria de Material Bélico do Brasil

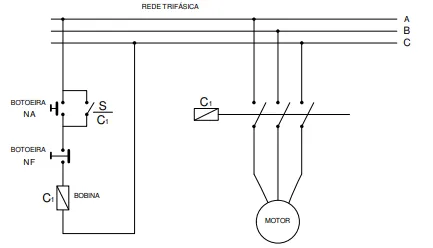

A figura a seguir apresenta um circuito de acionamento direto de um motor:
O acionamento por meio de um PLC, utilizando a programação por meio da diagramação Ladder, é o que se apresenta em
Alternativas da questão 3551702
- Alternativa A:
- Alternativa B:
- Alternativa C:
- Alternativa D:
- Alternativa E:
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 694
ID 3551701

Disciplina: Engenharia Mecatrônica

Assunto: Linearização de Sistemas Não Lineares

Ano: 2021 Banca: FGV - Fundação Getúlio Vargas Órgão: Indústria de Material Bélico do Brasil

A linearização de sistemas dinâmicos não lineares é importante, tendo em vista que grande parte das teorias de projeto de sistemas de controle foram desenvolvidas para sistemas lineares. Para a realização da linearização algumas condições devem ser atendidas. A esse respeito, analise as afirmativas a seguir.
I. O vetor de entrada na condição de linearização não pode ser variável no tempo.
II. A condição de linearização deve satisfazer as equações de estado.
III. A condição de linearização deve ser um ponto de equilíbrio do sistema.
Está correto o que se apresenta em
Alternativas da questão 3551701
- Alternativa A:
  I, somente.
- Alternativa B:
  II, somente.
- Alternativa C:
  III, somente.
- Alternativa D:
  I e II, somente.
- Alternativa E:
  II e III, somente.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 695
ID 3551700

Disciplina: Engenharia Mecatrônica

Assunto: Controlador Lógico Programável

Ano: 2021 Banca: FGV - Fundação Getúlio Vargas Órgão: Indústria de Material Bélico do Brasil

A respeito dos dispositivos de entrada/saída do CLP, analise as afirmativas a seguir.
I. As entradas analógicas de um CLP são geralmente empregadas em processos que exigem um controle mais preciso.
II. Muitas variáveis de entrada que possuem comportamento analógicos são controladas digitalmente.
III. Dada a sua simplicidade, as saídas analógicas são as mais utilizadas.
Está correto o que se apresenta em
Alternativas da questão 3551700
- Alternativa A:
  I, somente.
- Alternativa B:
  I e II, somente.
- Alternativa C:
  I e III, somente.
- Alternativa D:
  II e III, somente.
- Alternativa E:
  I, II e III.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 696
ID 3551698

Disciplina: Engenharia Mecatrônica

Assunto: Comandos Eletropneumáticos Básicos

Ano: 2021 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Empresa Gerencial de Projetos Navais

A figura 7 apresenta imagens de referência para responder à questão 44.
Figura 7 - Cilindro pneumático e terminais de uma eletroválvula
Um cilindro pneumático dupla ação deve permanecer avançado e recuar apenas quando for acionada uma eletroválvula solenoide. Estão relacionados corretamente os terminais do cilindro e das entradas de ar (letras) com os terminais da eletroválvula pneumática (números) apresentados na figura 7 em:
Alternativas da questão 3551698
- Alternativa A:
  1-C, 2-B, 3-D, 4-A, 5-E
- Alternativa B:
  1-C, 2-A, 3-D, 4-B, 5-E
- Alternativa C:
  1-D, 2-B, 3-C, 4-A, 5-E
- Alternativa D:
  1-D, 2-A, 3-C, 4-B, 5-E
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 697
ID 3551697

Disciplina: Engenharia Mecatrônica

Assuntos: Dispositivos Passivos e Principais Circuitos: Diodos, Transistores Bipolares, Transistores de Efeito de Campo

Ano: 2021 Banca: FSA - Centro Universitário Fundação Santo André Órgão: Centro Universitário Fundação Santo André

Qual o valor da corrente que circula pelo resistor R1 no circuito da figura abaixo:
Alternativas da questão 3551697
- Alternativa A:
  10 mA, pois o diodo está reversamente polarizado;
- Alternativa B:
  0 mA, pois o diodo está reversamente polarizado;
- Alternativa C:
  10 mA, pois o diodo está diretamente polarizado;
- Alternativa D:
  15 mA, pois o diodo está diretamente polarizado;
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 698
ID 3551696

Disciplina: Engenharia Mecatrônica

Assunto: Medição de Vazão

Ano: 2021 Banca: UFV - Universidade Federal de Viçosa Órgão: Universidade Federal de Viçosa

Os medidores deprimogênios são utilizados em larga escala para medir a vazão de um fluido por meio da leitura de:
Alternativas da questão 3551696
- Alternativa A:
  velocidade.
- Alternativa B:
  área variável.
- Alternativa C:
  tensão induzida.
- Alternativa D:
  pressão diferencial.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 699
ID 3551695

Disciplina: Engenharia Mecatrônica

Assuntos: Ações de Controle: On-off, Proporcional, Integral e Derivativa

Ano: 2021 Banca: FGV - Fundação Getúlio Vargas Órgão: Indústria de Material Bélico do Brasil

Os controladores são utilizados para modificar ou não o valor de uma variável manipulada de um processo. A respeito do tipo de ações realizadas pelos diversos tipos de controladores, assinale a afirmativa correta.
Alternativas da questão 3551695
- Alternativa A:
  A ação proporcional não atua no erro.
- Alternativa B:
  A ação integral atua automaticamente no erro.
- Alternativa C:
  A ação derivativa deve atuar isoladamente de outras ações.
- Alternativa D:
  A ação on-off não é a mais adequada ao controle de processo.
- Alternativa E:
  A ação proporcional não atua juntamente com a ação integral.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 700
ID 3551694

Disciplina: Engenharia Mecatrônica

Assunto: Resposta em Frequência

Ano: 2021 Banca: FGV - Fundação Getúlio Vargas Órgão: Indústria de Material Bélico do Brasil

Considere a função de transferência a seguir.
G(s) = - k₀ / T.s + 1
A resposta em frequência dessa função mostra que a defasagem da saída em relação à entrada, para baixas frequências (ω << 1/T) e para altas frequências (ω >> 1/T), são respectivamente iguais a
Alternativas da questão 3551694
- Alternativa A:
  0^o e 0º .
- Alternativa B:
  0^o e 90º .
- Alternativa C:
  0^o e -90º.
- Alternativa D:
  90^o e 0º.
- Alternativa E:
  90^o e -90º.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos

Banco de Questões

Questões de Engenharia Mecatrônica

Continue estudando na plataforma
