Questão 541
ID 3551904

Disciplina: Engenharia Mecatrônica

Assunto: Medição de Temperatura

Ano: 2015 Banca: Fundação CESGRANRIO Órgão: Petrobras Distribuidora

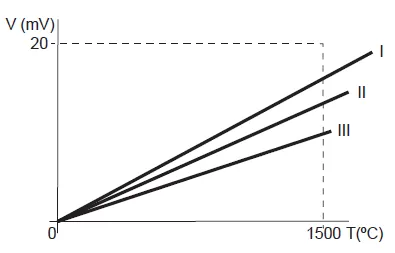

Abaixo vê-se o comportamento dos termopares S, R e B considerados nobres e um Quadro com as características dos três termopares.
Termopar
Faixa de Operação
S
0°C a 1600°C
0 mV a 16,771 mV
R
0°C a 1600°C
0 mV a 18,842 mV
B
600°C a 1700°C
1,791 mV a 12,426 mV
Analisando o gráfico e o Quadro, as curvas de comportamento I, II e III referem-se, respectivamente, aos termopares
Alternativas da questão 3551904
- Alternativa A:
  B, R e S
- Alternativa B:
  B, S e R
- Alternativa C:
  R, S e B
- Alternativa D:
  S, B e R
- Alternativa E:
  S, R e B
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 542
ID 3551903

Disciplina: Engenharia Mecatrônica

Assunto: Redes de Petri

Ano: 2015 Banca: CETRO - Cetro Concursos Públicos Órgão: Amazônia Azul Tecnologias de Defesa S.A.

Com a finalidade de aumentar a aplicação da rede de Petri, é correto afirmar, sobre as redes de Petri coloridas, que
Alternativas da questão 3551903
- Alternativa A:
  têm por objetivo aumentar o tamanho do modelo, permitindo que os tokens sejam individualizados, por meio de cores atribuídas a eles.
- Alternativa B:
  são compostas pela estrutura que compreende a especificação dos conjuntos de cores e declarações de variáveis.
- Alternativa C:
  são compostas pelas declarações que são um grafo dirigido com dois tipos de vértices (lugares e transições).
- Alternativa D:
  são compostas pelas inscrições e variam de acordo com o componente da rede. Os lugares possuem três tipos de inscrições: nomes, conjunto de cores e expressão de inicialização (marcação inicial).
- Alternativa E:
  possibilitam a representação do comportamento dinâmico de sistemas que possuam atividades concorrentes, assíncronas e não determinísticas, por meio da adição do conceito de tempo no modelo.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 543
ID 3551901

Disciplina: Engenharia Mecatrônica

Assunto: Classificação de Robôs Industriais

Ano: 2015 Banca: CETRO - Cetro Concursos Públicos Órgão: Amazônia Azul Tecnologias de Defesa S.A.

Os robôs vêm sendo utilizados em uma gama muito variada de aplicações industriais. Assinale a alternativa que apresenta o tipo de robô ao qual o trecho abaixo se refere.
“Caracterizam-se pela pequena área de trabalho, pelo elevado grau de rigidez mecânica e pela grande exatidão na localização do atuador. Seu controle é simples em razão do movimento linear dos vínculos e de o momento de inércia da carga ser fixo em toda a área de atuação”.
Alternativas da questão 3551901
- Alternativa A:
  Coordenadas cilíndricas.
- Alternativa B:
  Coordenadas cartesianas.
- Alternativa C:
  Coordenadas polares.
- Alternativa D:
  Coordenadas de revolução.
- Alternativa E:
  Scara.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 544
ID 3551900

Disciplina: Engenharia Mecatrônica

Assunto: Parâmetros de Denavit-Hartenberg

Ano: 2015 Banca: CETRO - Cetro Concursos Públicos Órgão: Amazônia Azul Tecnologias de Defesa S.A.

Sobre a notação de Denavit-Hartenberg (D-H), analise as assertivas abaixo.
I. Denavit e Hartenberg propuseram uma notação sistemática para atribuir um sistema de coordenadas ortonormal com a regra da mão direita, um para cada elo, em uma cadeia cinemática aberta de elos.
II. Este método conduz a uma representação baseada em transformações heterogêneas, que exprimem cada referencial em relação ao referencial anterior.
III. Na representação D-H original, associa-se o eixo de junta ao eixo z e cada matriz é representada pelo produto de quatro transformações básicas envolvendo rotações e translações.
É correto o que se afirma em
Alternativas da questão 3551900
- Alternativa A:
  I e II, apenas.
- Alternativa B:
  II e III, apenas.
- Alternativa C:
  I e III, apenas.
- Alternativa D:
  I, apenas.
- Alternativa E:
  III, apenas.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 545
ID 3551899

Disciplina: Engenharia Mecatrônica

Assunto: Temporizadores e Sensores

Ano: 2015 Banca: Fundação CESGRANRIO Órgão: Petrobras Distribuidora

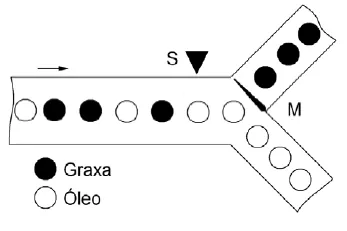

A Figura acima mostra uma esteira transportadora, em Y, para lubrificantes, com um sensor S montado em uma das laterais. Graxas são acondicionadas em embalagens metálicas, e óleos são acondicionados em embalagens de plástico, sendo que as dimensões das embalagens são todas iguais. O sensor percebe a diferença entre as embalagens e envia um sinal para o comando da alavanca M, que direciona graxas para um lado e óleos para o outro.
O sensor S é do tipo
Alternativas da questão 3551899
- Alternativa A:
  transdutor estroboscópico
- Alternativa B:
  potenciômetro síncrono
- Alternativa C:
  encoder incremental
- Alternativa D:
  encoder absoluto
- Alternativa E:
  indutivo
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 546
ID 3551897

Disciplina: Engenharia Mecatrônica

Assunto: Escoamento Interno

Ano: 2015 Banca: CETRO - Cetro Concursos Públicos Órgão: Amazônia Azul Tecnologias de Defesa S.A.

Os escoamentos completamente limitados por superfícies sólidas são denominados internos. Sobre esse escoamento, é correto afirmar que
Alternativas da questão 3551897
- Alternativa A:
  o fluxo de calor é determinado por meio de uma diferença entre duas temperaturas referenciadas (exemplo: T_parede e T_fluido externo).
- Alternativa B:
  a temperatura do fluido varia axialmente e radialmente e, por isso, é necessário um cuidado especial para estabelecer a temperatura de referência.
- Alternativa C:
  no escoamento interno de regime laminar, o Re>2300.
- Alternativa D:
  no escoamento interno de regime turbulento, o Re<2300.
- Alternativa E:
  o fluido não está confinado.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 547
ID 3551896

Disciplina: Engenharia Mecatrônica

Assunto: 1º Princípio da Termodinâmica para Sistemas e Volumes de Controle

Ano: 2015 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Universidade de Brasília

Julgue os itens seguintes, acerca da Primeira Lei da Termodinâmica para sistemas e volumes de controle.

Um secador de cabelo ligado, no qual ocorre o aumento da temperatura do ar por meio de trabalho que atravessa a sua fronteira, pode ser classificado, termodinamicamente, como um volume de controle.
Alternativas da questão 3551896
- Alternativa : Certo
- Alternativa : Errado
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 548
ID 3551895

Disciplina: Engenharia Mecatrônica

Assunto: Sensores e Transdutores

Ano: 2015 Banca: CETRO - Cetro Concursos Públicos Órgão: Amazônia Azul Tecnologias de Defesa S.A.

Os sensores são transdutores, ou seja, conversores de grandezas físicas em sinais elétricos correspondentes. Dos tipos de sensores, é correto afirmar que os encoders
Alternativas da questão 3551895
- Alternativa A:
  medem por meio da emissão de energia para o ambiente ou por modificarem o ambiente.
- Alternativa B:
  podem ser classificados de acordo com o tipo de funcionamento como: incremental ou absoluto. Enquanto o incremental possibilita detectar apenas a mudança de posição, os absolutos indicam a posição real do objeto.
- Alternativa C:
  não emitem energia, mas pelo contrário, recebem energia do ambiente.
- Alternativa D:
  lidam com a observação de aspectos do mundo exterior ao robô.
- Alternativa E:
  utilizam um fluido à pressão para movimentar o braço.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 549
ID 3551894

Disciplina: Engenharia Mecatrônica

Assuntos: Fluidostática, Fluidos Newtonianos

Ano: 2015 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Universidade de Brasília

Em relação aos fenômenos de transporte, que tratam da quantidade de movimento de fluidos em tubulações, julgue os itens seguintes.

Fluidos newtonianos, os mais e os menos viscosos, são caracterizados por apresentarem viscosidade variante com o tempo e com a força aplicada.
Alternativas da questão 3551894
- Alternativa : Certo
- Alternativa : Errado
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 550
ID 3551893

Disciplina: Engenharia Mecatrônica

Assunto: Troca de Calor por Radiação

Ano: 2015 Banca: CETRO - Cetro Concursos Públicos Órgão: Amazônia Azul Tecnologias de Defesa S.A.

O calor é um tipo de energia que pode ser transferido de um corpo para o outro quando há diferença de temperatura entre eles. Sendo assim, sobre a radiação, marque V para verdadeiro ou F para falso e, em seguida, assinale a alternativa que apresenta a sequência correta.
( ) É também conhecida como irradiação, é uma forma de transferência de calor que ocorre por meio de ondas eletromagnéticas.
( ) O movimento de energia radiante, no espaço, é semelhante à propagação da luz e pode ser descrito pela teoria das ondas. Quando as ondas de radiação encontram algum objeto, suas energias são absorvidas próximas à superfície.
( ) Todos os corpos emitem continuamente energia radiante. A intensidade das emissões depende da temperatura e da natureza da superfície. O calor radiante tem a velocidade da luz (300.000 km/s) e se assemelha à radiação da luz.
Alternativas da questão 3551893
- Alternativa A:
  V/ F/ V
- Alternativa B:
  F/ V/ F
- Alternativa C:
  V/ V/ F
- Alternativa D:
  F/ F/ V
- Alternativa E:
  F/ V/ V
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 551
ID 3551892

Disciplina: Engenharia Mecatrônica

Assuntos: Amplificadores Operacionais: Realimentação, Filtros Ativos, Osciladores

Ano: 2015 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Universidade de Brasília

Com relação aos circuitos mostrados nas figuras I, II, III e IV, julgue os itens a seguir, considerando que, nesses circuitos, todos os componentes sejam ideais.

O circuito mostrado na figura II é conhecido como oscilador de Sallen-Key. Esse circuito utiliza apenas realimentação positiva, e, ainda que a entrada tenha um valor constante, a saída v_o oscilará de maneira senoidal.
Alternativas da questão 3551892
- Alternativa : Certo
- Alternativa : Errado
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 552
ID 3551891

Disciplina: Engenharia Mecatrônica

Assunto: Sensores e Transdutores

Ano: 2015 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Universidade de Brasília

Acerca das características e especificações dos sensores digitais e analógicos e dos motores elétricos, julgue os itens a seguir.

Definem-se como faixa (range) todos os níveis de amplitude da grandeza física nos quais o sensor pode operar dentro da precisão especificada; por sua vez, span é a diferença algébrica entre o valor superior e o inferior da faixa de medição do instrumento. Por exemplo, um termômetro com range de 100 °C a 250 °C possui span igual a 150 °C.
Alternativas da questão 3551891
- Alternativa : Certo
- Alternativa : Errado
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 553
ID 3551890

Disciplina: Engenharia Mecatrônica

Assuntos: Componentes de Robôs Industriais: Atuadores, Sensores e Ligamentos

Ano: 2015 Banca: CETRO - Cetro Concursos Públicos Órgão: Amazônia Azul Tecnologias de Defesa S.A.

Considerando o funcionamento das juntas em robótica, é correto afirmar que a junta prismática
Alternativas da questão 3551890
- Alternativa A:
  gira em torno de uma linha imaginária estacionária chamada de eixo de rotação.
- Alternativa B:
  move em linha reta. São compostas de duas hastes que deslizam entre si.
- Alternativa C:
  funciona com a combinação de três juntas de rotação, realizando a rotação em torno de três eixos.
- Alternativa D:
  é composta por duas juntas, uma rotacional e uma cilíndrica.
- Alternativa E:
  é composta por duas juntas cilíndricas; realiza movimentos em duas direções.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 554
ID 3551889

Disciplina: Engenharia Mecatrônica

Assuntos: Amplificadores Operacionais: Realimentação, Filtros Ativos, Osciladores

Ano: 2015 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Universidade de Brasília

Com relação aos circuitos mostrados nas figuras I, II, III e IV, julgue os itens a seguir, considerando que, nesses circuitos, todos os componentes sejam ideais.

O circuito mostrado na figura I é um amplificador não-inversor e seu ganho de tensão é igual a 10.
Alternativas da questão 3551889
- Alternativa : Certo
- Alternativa : Errado
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 555
ID 3551888

Disciplina: Engenharia Mecatrônica

Assunto: Transformada de Laplace

Ano: 2017 Banca: FADESP - Fundação de Amparo e Desenvolvimento da Pesquisa Órgão: Companhia de Saneamento do Pará

Na função de transferência abaixo, os zeros finitos desta função são
Alternativas da questão 3551888
- Alternativa A: s = 2 e s = 3.
- Alternativa B: s = -1 e s = 1.
- Alternativa C: s = -3 e s = -2.
- Alternativa D: esta função não possui zeros finitos.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 556
ID 3551887

Disciplina: Engenharia Mecatrônica

Assunto: Fundamentos de Trocadores de Calor

Ano: 2015 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Universidade de Brasília

Considerando que os fenômenos de transferência de calor e de massa relacionam-se à velocidade de transferência de energia térmica, julgue os itens subsequentes.

Os sistemas trocadores evaporativos permitem contato direto entre líquido e gás, o que gera elevadas taxas de transferência de calor por unidade de volume.
Alternativas da questão 3551887
- Alternativa : Certo
- Alternativa : Errado
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 557
ID 3551886

Disciplina: Engenharia Mecatrônica

Assuntos: Amplificadores Operacionais: Realimentação, Filtros Ativos, Osciladores

Ano: 2015 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Universidade de Brasília

Com relação aos circuitos mostrados nas figuras I, II, III e IV, julgue os itens a seguir, considerando que, nesses circuitos, todos os componentes sejam ideais.

A tensão de saída no circuito da figura IV é dada por v₀ = 4v₁ - 5v₂.
Alternativas da questão 3551886
- Alternativa : Certo
- Alternativa : Errado
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 558
ID 3551885

Disciplina: Engenharia Mecatrônica

Assunto: Diagramas Ladder

Ano: 2017 Banca: FADESP - Fundação de Amparo e Desenvolvimento da Pesquisa Órgão: Companhia de Saneamento do Pará

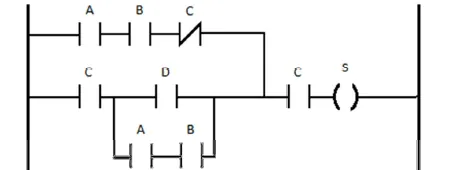

A função lógica representativa do diagrama LADDER abaixo é
Alternativas da questão 3551885
- Alternativa A:
- Alternativa B: S = ABC + (CD + AB)
- Alternativa C: S = ABC + (CD + AB)
- Alternativa D:
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 559
ID 3551883

Disciplina: Engenharia Mecatrônica

Assuntos: Redes Industriais e Protocolos (Modbus, Profibus, CAN, Ethernet/IP)

Ano: 2017 Banca: Instituto Federal Brasilia Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Brasília

Em relação à rede Profibus podemos afirmar que:
Alternativas da questão 3551883
- Alternativa A:
  A Profibus-DP permite controle em área classificada.
- Alternativa B:
  A Profibus-PA permite controle em área classificada.
- Alternativa C:
  A Profibus não permite controle em área classificada.
- Alternativa D:
  A rede Profibus-FMS permite comunicação entre sensores inteligentes.
- Alternativa E:
  A rede Profibus-PA utiliza protocolo TCP/IP.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 560
ID 3551882

Disciplina: Engenharia Mecatrônica

Assunto: Medição de Temperatura

Ano: 2017 Banca: FADESP - Fundação de Amparo e Desenvolvimento da Pesquisa Órgão: Companhia de Saneamento do Pará

Em uma residência utilizou-se um sistema de automação hidráulico, para controlar a temperatura da água de uma banheira e para o reaproveitamento da água da chuva. Nestas condições, pode-se afirmar que:
I – o sistema de automação deve conter sensor de temperatura;
II – deve-se utilizar um controle em malha fechada para aumentar a estabilidade do sistema;
III – o custo de sistemas com retroalimentação são sistemas simples de baixo custo, em relação aos sistemas em malha aberta.
Está correto o que se afirma em
Alternativas da questão 3551882
- Alternativa A: I, somente.
- Alternativa B: III, somente.
- Alternativa C: II e III, somente.
- Alternativa D: I e II, somente.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos

Termopar	Faixa de Operação
S	0°C a 1600°C 0 mV a 16,771 mV
R	0°C a 1600°C 0 mV a 18,842 mV
B	600°C a 1700°C 1,791 mV a 12,426 mV

Banco de Questões

Questões de Engenharia Mecatrônica

Continue estudando na plataforma
