Questão 421
ID 3552090Disciplina: Engenharia Mecatrônica
Assunto: Minimização de Funções Lógicas
Ano: 2011 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.
Ao se simplificar a equação lógica
, a saída S corresponde a
↑↓
Navegar
↵
Selecionar
ESC
Fechar
Banco de Questões
A ferramenta completa para a sua preparação em concursos
Questões de Engenharia Mecatrônica
9.006 questões encontradas
-
-
Questão 422
ID 3552089Disciplina: Engenharia Mecatrônica
Assuntos: Amplificadores Operacionais: Realimentação, Filtros Ativos, Osciladores
Ano: 2011 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.
Com base no circuito com amplificador operacional ideal abaixo, analise as proposições a seguir.
I - Para Vi = 100 V, Vo será 200 V.
II - Para Vi = 10 V, Vo será −20 V.
III - A configuração representa um amplificador inversor.
IV - A configuração representa um amplificador não inversor.
São corretas APENAS as proposições
-
Questão 423
ID 3552088Disciplina: Engenharia Mecatrônica
Assuntos: Válvulas: Direcionais, Pré-operadas, de Retenção, de Fluxo e Reguladora de Pressão
Ano: 2011 Banca: FCC - Fundação Carlos Chagas Órgão: Empresa Brasileira de Infraestrutura Aeroportuária
Como nesse circuito foi utilizada uma única válvula reguladora de fluxo unidirecional, ela está instalada para regular a velocidade de
-
Questão 424
ID 3552086Disciplina: Engenharia Mecatrônica
Assuntos: Redes Industriais e Protocolos (Modbus, Profibus, CAN, Ethernet/IP)
Ano: 2011 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.
A rede Modbus foi desenvolvida na década de 1970 pela Modicon e continua bastante utilizada atualmente. Sobre esse tipo de rede, analise as afirmações a seguir.
I - A verificação de erro nas mensagens RTU é o resultado de um cálculo de Checagem de Redundância Longitudinal (LRC) executado nos índices de mensagem.
II - No Modbus/TCP, as estações utilizam o modelo cliente-servidor.
III - No modo ASCII, os dados são transmitidos por dois caracteres em formato hexadecimal.
IV - O RTU e o ASCII são modos de comunicação do protocolo Modbus.
Está correto APENAS o que se afirma em
-
Questão 425
ID 3552084Disciplina: Engenharia Mecatrônica
Assuntos: Elementos de Máquinas: Parafusos, Pinos, Porcas, Arruelas, Mancais e Rolamentos
Ano: 2011 Banca: FUNPAR NC UFPR - Universidade Federal do Paraná Órgão: Companhia Paranaense de Energia

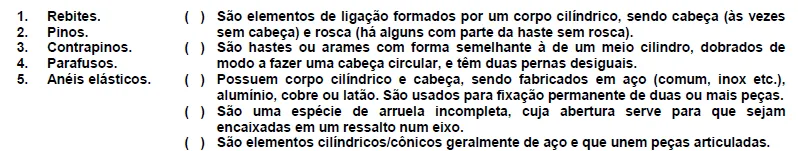

Em mecânica é muito comum a necessidade de se unir peças como chapas, perfis e barras. Qualquer construção, por mais simples que seja, exige a união de peças entre si. Essa união pode ser feita pelo que é chamado de elemento de fixação. Para se fazer a leitura e a interpretação de desenho técnico mecânico, é necessário conhecer, entre outros, os elementos de fixação. Os mais comumente utilizados são os rebites, pinos, cavilhas, parafusos, porcas, arruelas, chavetas, contrapinos, anéis elásticos etc. De acordo com o elemento de fixação e sua definição, numere a coluna da direita de acordo com sua correspondência com a coluna da esquerda.
Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.
-
Questão 426
ID 3552080Disciplina: Engenharia Mecatrônica
Assunto: Controlador Lógico Programável
Ano: 2012 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A
O Controlador Lógico Programável (CLP) é definido como dispositivo capaz de armazenar instruções destinadas a sistemas automatizados.
É uma característica do CLP
-
Questão 427
ID 3552079Disciplina: Engenharia Mecatrônica
Assuntos: Ações de Controle: On-off, Proporcional, Integral e Derivativa
Ano: 2011 Banca: FCC - Fundação Carlos Chagas Órgão: Empresa Brasileira de Infraestrutura Aeroportuária
Tem-se um controlador de malha fechada, usando controle PID (Proporcional + Integral + Derivativo) para estabilizar a temperatura em um sistema de estufa. Num determinado momento, o operador do sistema, percebendo que o valor da temperatura real estava distante do valor de referência ajustado (Set Point), atuou em um dos controles do controlador e observou que, depois de sua interferência, o valor da temperatura não variou, até que, algum tempo depois, o sistema entrou em oscilação com a temperatura variando no entorno de seu valor anterior, sem convergir a nenhum valor. O operador então retornou o controle atuado à sua posição original e, depois do sistema estabilizado, atuou em um segundo controle. Após esta segunda tentativa, ele observou que a temperatura oscilou em torno do Set Point, porém, desta vez, convergiu a um valor tal que minimizou muito o erro em regime. É correto afirmar que na primeira tentativa o operador
-
Questão 428
ID 3552078Disciplina: Engenharia Mecatrônica
Assunto: Circuitos Atuadores Hidráulicos e Pneumáticos
Ano: 2012 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A
Sistemas controladores pneumáticos e hidráulicos têm larga aplicação na automação industrial. Considere as afirmativas a seguir, que comparam os dois tipos de sistemas controladores.
I – O ar não tem propriedades lubrifi cantes e sempre contém vapor d’agua, enquanto que o óleo é lubrifi cante e permite transferir calor gerado no sistema para um trocador de calor conveniente.
II – As potências de saída dos sistemas pneumáticos são consideravelmente superiores às dos sistemas hidráulicos.
III – A precisão dos atuadores pneumáticos é defi ciente nas baixas velocidades, enquanto que a precisão dos atuadores hidráulicos é satisfatória em todas as velocidades.
Está correto o que se afirma em
-
Questão 429
ID 3552077Disciplina: Engenharia Mecatrônica
Assuntos: Cinemática e Dinâmica de Mecanismos: Dispositivos Articulados, Cames e Trem de Engrenagens
Ano: 2011 Banca: FUNPAR NC UFPR - Universidade Federal do Paraná Órgão: Companhia Paranaense de Energia
No sistema de transmissão de movimentos esquematizado ao lado, sabe-se que:
· A circunferência 1 representa uma roda dentada com raio R, girando no sentido da seta com velocidade V.
· A circunferência 2 representa uma roda dentada de raio R/2.
· A circunferência 3 representa uma roda dentada de raio 2R.
O sentido de giro e a velocidade da roda dentada 3 será:
-
Questão 430
ID 3552076Disciplina: Engenharia Mecatrônica
Assuntos: Cinemática e Dinâmica de Mecanismos: Dispositivos Articulados, Cames e Trem de Engrenagens
Ano: 2011 Banca: FCC - Fundação Carlos Chagas Órgão: Empresa Brasileira de Infraestrutura Aeroportuária
O número de graus de liberdade desse mecanismo é
-
Questão 431
ID 3552075Disciplina: Engenharia Mecatrônica
Assunto: Circuitos Combinacionais
Ano: 2012 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A
A representação da Saída Multiplexada S é a saída
-
Questão 432
ID 3552073Disciplina: Engenharia Mecatrônica
Assunto: Diagrama de Blocos
Ano: 2012 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A
Com o objetivo de facilitar o cálculo da função de transferência de um sistema complexo, é comum representá-lo pelo seu diagrama em blocos. Com base em seu diagrama original, é possível reorganizar ou rearranjar esses blocos obedecendo a regras específicas denominadas álgebra de blocos. Dessa forma, comparando-se as equações correspondentes, podem ser criados diagramas equivalentes.
O par que representa os diagramas em blocos original e equivalente é
-
Questão 433
ID 3552072Disciplina: Engenharia Mecatrônica
Assunto: Registradores e Contadores
Ano: 2012 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

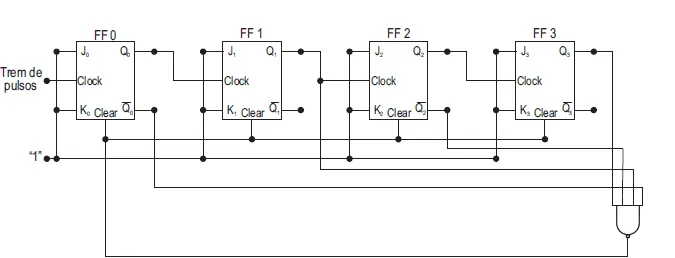

O circuito eletrônico digital acima representa um contador binário e é construído usando-se 4 J-K flip-flops (FF 0,1, 2 e 3), tipo T (entradas J e K ligadas a “1” lógico). Quando a entrada clear recebe um pulso “0”, leva a “0” todas as saídas Q dos flip-flops do circuito. Um trem de pulsos, representado no circuito, excita a entrada Clock do primeiro flip-flop, e, a cada descida do pulso de Clock, o flip-flop muda de estado.
Com base no circuito e nas considerações acima, identifica-se que o circuito representa um contador módulo
-
Questão 434
ID 3552070Disciplina: Engenharia Mecatrônica
Assuntos: Amplificadores Operacionais: Realimentação, Filtros Ativos, Osciladores
Ano: 2012 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A
Um filtro é uma estrutura capaz de atenuar ou rejeitar certa faixa de frequência de um sinal, permitindo a passagem das demais frequências, e tem, entre outras, inúmeras aplicações em engenharia elétrica, eletrônica e de telecomunicações.
Uma vantagem dos filtros ativos, construídos usando-se amplificadores operacionais, é que tais filtros
-
Questão 435
ID 3552069Disciplina: Engenharia Mecatrônica
Assunto: Atuadores Pneumáticos e Válvulas Direcionais
Ano: 2012 Banca: FCC - Fundação Carlos Chagas Órgão: Companhia de Saneamento Básico de São Paulo

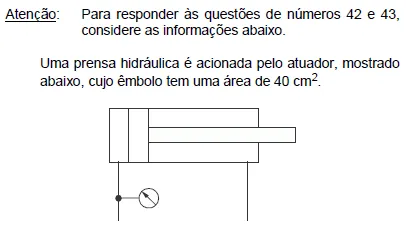

Durante a operação de prensagem, a máxima pressão registrada pelo manômetro é de 50 bar. Portanto, a máxima carga aplicada pelo atuador é de
-
Questão 436
ID 3552068Disciplina: Engenharia Mecatrônica
Assuntos: Tração, Compressão e Torção em Limites Elásticos
Ano: 2012 Banca: FCC - Fundação Carlos Chagas Órgão: Companhia de Saneamento Básico de São Paulo
Num ensaio de tração, um corpo de prova de seção retangular de 10 mm x 2 mm apresentou um módulo de elasticidade de 210 GPa. Durante o ensaio, na zona elástica, quando o alongamento era de 0,001, a tensão normal correspondente era de
-
Questão 437
ID 3552067Disciplina: Engenharia Mecatrônica
Assunto: Transformada de Laplace
Ano: 2012 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A
Os métodos usados para preparar adequadamente a função de transferência de um sistema, visando à determinação de seus polos e zeros, constitui poderoso ferramental matemático para o estudo da estabilidade de sistemas elétricos e eletrônicos.
Dentro desse contexto, sabendo-se que um dado sistema apresenta a seguinte função de transferência
quais os valores de seus polos?
-
Questão 438
ID 3552066Disciplina: Engenharia Mecatrônica
Assuntos: Elementos de Máquinas: Parafusos, Pinos, Porcas, Arruelas, Mancais e Rolamentos
Ano: 2012 Banca: FCC - Fundação Carlos Chagas Órgão: Companhia de Saneamento Básico de São Paulo
Considere os tipos de roscas abaixo:
I. triangular.
II. quadrada.
III. dente de serra.
IV. whitworth.
V. redonda.
VI. trapezoidal.
Em órgãos de máquina, quando se deseja transformar movimento rotacional em movimento linear, nos atuadores mecânicos, os quais devem ser movidos com o máximo de precisão, das roscas apresentadas acima, são utilizadas APENAS as que constam em:
-
Questão 439
ID 3552065Disciplina: Engenharia Mecatrônica
Assunto: Circuitos Atuadores Hidráulicos e Pneumáticos
Ano: 2012 Banca: FCC - Fundação Carlos Chagas Órgão: Companhia de Saneamento Básico de São Paulo
Para que a velocidade de avanço do êmbolo seja de 50 mm/s, a vazão do óleo que entra no atuador deve ser de
-
Questão 440
ID 3552064Disciplina: Engenharia Mecatrônica
Assuntos: Dispositivos Passivos e Principais Circuitos: Diodos, Transistores Bipolares, Transistores de Efeito de Campo
Ano: 2012 Banca: FUNRIO - Fundação de Apoio a Pesquisa, Ensino e Assistência Órgão: Centro Nacional de Tecnologia Eletrônica Avançada S.A.
Necessita-se projetar um regulador zener paralelo que produza uma tensão de saída de 8 V aproximadamente. A fonte de alimentação rudimentar varia entre 12 e 24 V e a corrente na carga varia de 0 a 30 mA. O diodo zener disponível possui tensão VZ = 8 V para corrente de 10 mA e perda de 100Ω. Além disso, sabe-se que a corrente mínima que circula pelo diodo zener é um terço da corrente máxima sobre a carga. A resistência R ligada em série com a fonte de tensão e as regulações de carga e de linha valem, respectivamente:
