A ferramenta completa para a sua preparação em concursos
36.872 questões encontradas
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: CLP (Controlador Lógico Programável) e SCADA
Ano: 2024 Banca: FURB - Universidade de Blumenau Órgão: Secretaria da Educação de Santa Catarina
Em um processo de manufatura, é comum o emprego de Controladores Lógicos Programáveis (CLPs) bem como de dispositivos de suporte, tais como supervisórios. Nesse contexto, marque a alternativa correta:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2024 Banca: FIOTEC/FIOCRUZ Órgão: Fundação Oswaldo Cruz
Considere as seguintes afirmativas a respeito dos inversores:
I. Os inversores fonte de tensão (VSI) apresentam uma corrente constante em sua saída, independentemente da carga conectada.
II. A modulação por largura de pulso (PWM) é o método mais comum para controlar a tensão de saída AC do inversor.
III. Os dispositivos mais utilizados em inversores comerciais são os MOSFETS.
IV. Em aplicações de tração elétrica, o dispositivo mais utilizado em inversores é o GTO.
Estão corretas apenas as afirmativas:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Controle Eletrônico de Máquinas Elétricas
Ano: 2024 Banca: FIOTEC/FIOCRUZ Órgão: Fundação Oswaldo Cruz
Comparando-se os inversores de frequência com os soft-start, podemos afirmar que:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Microcontroladores
Ano: 2025 Banca: FGV - Fundação Getúlio Vargas Órgão: Secretaria da Educação do Estado de São Paulo
Os sistemas embarcados surgiram para proporcionar conforto e praticidade em nosso cotidiano. Como exemplos de sistemas embarcados presentes em nosso cotidiano, há o forno de micro-ondas, os televisores smart, os veículos modernos entre outros. Podemos citar como linguagens de programação utilizadas em sistemas embarcados (microcontroladores):
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: CLP (Controlador Lógico Programável) e SCADA
Ano: 2024 Banca: FIOTEC/FIOCRUZ Órgão: Fundação Oswaldo Cruz
Dentre as formas de comunicação entre um CLP e uma IHM, podemos afirmar que:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Partida e Controle de Velocidade
Ano: 2025 Banca: FGV - Fundação Getúlio Vargas Órgão: Secretaria da Educação do Estado de São Paulo
A evolução da eletrônica de potência, ocorrida entre meados dos anos de 1990 e 2000, possibilitou um grande avanço aos setores industriais. Uma das evoluções que trouxe maior benefício ao setor foi a criação dos acionamentos eletrônicos para motores elétricos de corrente alternada, o que possibilitou controlar a velocidade destes dispositivos, mantendo torque e potência constantes.
Assinale o dispositivo de acionamento eletrônico capaz de controlar a velocidade de motores de corrente alternada, mantendo torque e potência constantes.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Álgebra Booleana
Ano: 2025 Banca: FGV - Fundação Getúlio Vargas Órgão: Secretaria da Educação do Estado de São Paulo
Em eletrônica digital, muitas vezes utilizamos a álgebra de Boole para simplificarmos circuitos lógicos, com o intuito de proporcionar uma melhor análise. Hoje a álgebra de Boole é utilizada em diversas áreas do conhecimento, como em redes computacionais, processamento de sinais, inteligência artificial e criptografias.
Aplicando as propriedades matemáticas de distributiva juntamente com a álgebra de Boole, assinale a alternativa que representa corretamente a expressão: A (B + C + D).
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Álgebra Booleana
Ano: 2025 Banca: Instituto Consulplan Órgão: Empresa Brasileira de Hemoderivados e Biotecnologia
A eletrônica digital é amplamente utilizada para projetar circuitos que implementam operações lógicas e aritméticas. As funções booleanas, que definem a relação entre entradas e saídas de um circuito, podem ser analisadas para prever o comportamento do sistema. Considere a seguinte função lógica que representa a saída F (A, B, C, D) de um circuito digital:
\(F(A, B, C, D) = (A \cdot \overline{B} + B \cdot C) \cdot (\overline{C} + D) + (A \cdot \overline{D}) \cdot (B + C)\)
Analisando logicamente, assinale a alternativa correta.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)
Ano: 2025 Banca: FGV - Fundação Getúlio Vargas Órgão: Secretaria da Educação do Estado de São Paulo
As medições das grandezas elétricas envolvidas em um circuito eletrônico são fundamentais para determinar se o circuito apresenta o funcionamento correto para o qual foi projetado. Uma das funções técnicas é realizar com precisão essas medições, utilizando corretamente os instrumentos de medição. A medição da corrente elétrica é realizada em ____________ com o circuito utilizando ____________; a medição da tensão elétrica é realizada em ____________ com o circuito utilizando ____________; e, para medir a potência elétrica de um circuito, utilizamos o ____________.
Qual das alternativas apresenta termos que preenchem as lacunas respectivamente?
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2025 Banca: FGV - Fundação Getúlio Vargas Órgão: Secretaria da Educação do Estado de São Paulo
Um técnico eletrônico recebeu em sua bancada um equipamento danificado para realizar seu reparo e testes de validação. Durante os testes, ele constatou que um circuito de temporização astável realizado por um CI (Circuito Integrado) 555 não estava em conformidade e então encontrou o problema: o circuito formado por um capacitor eletrolítico com valor de 50uF x 250volts conectado a um resistor de fio com valor de 100K Ohm não realizava a função correta de temporização. Após a substituição do capacitor, o circuito realizou a função esperada.
Considere a seguinte fórmula de temporização circuito RC:
T = 1,1 x R x C unidade em segundos.
Com base nas informações acima, qual o valor da temporização esperada pelo técnico?
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2025 Banca: FGV - Fundação Getúlio Vargas Órgão: Secretaria da Educação do Estado de São Paulo
Circuitos eletrônicos baseiam o seu funcionamento na tensão contínua (Vcc), enquanto a modalidade de fornecimento de energia no padrão residencial e até mesmo industrial é a forma alternada da tensão elétrica (Vca).
Com base nessa informação, podemos afirmar que a forma da tensão alternada se converte para uma forma de tensão contínua através de um circuito
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Modelo OSI e TCP/IP e Protocolos de Camadas
Ano: 2025 Banca: Instituto Consulplan Órgão: Empresa Brasileira de Hemoderivados e Biotecnologia
As redes de telecomunicações são essenciais para a comunicação moderna, interligando pessoas e dispositivos por meio de tecnologias de transmissão de dados e voz. Além dos fundamentos técnicos que regem essas redes, como os modelos de camadas e protocolos de comunicação, a infraestrutura elétrica desempenha um papel vital, garantindo a alimentação e a proteção dos equipamentos, especialmente em cenários críticos de operação contínua. Sobre fundamentos de redes de telecomunicações e infraestrutura elétrica, analise as afirmativas a seguir.
I. O modelo OSI (Open Systems Interconnection) possui sete camadas, sendo a camada de aplicação responsável pela interface direta com o usuário.
II. A redundância elétrica, como a utilização de fontes de alimentação ininterrupta (UPS), é essencial para garantir a continuidade operacional de equipamentos de redes em caso de falhas no fornecimento de energia.
III. Em redes de telecomunicações, cabos coaxiais são amplamente utilizados em conexões de longa distância, pois possuem maior imunidade a interferências eletromagnéticas em comparação a fibras ópticas.
IV. A infraestrutura elétrica de uma rede deve incluir sistemas de aterramento adequados para evitar danos por surtos elétricos e garantir a segurança dos operadores.
V. Protocolos como TCP e UDP operam na camada de transporte do modelo OSI, oferecendo diferentes níveis de confiabilidade no envio de dados.
Está correto o que se afirma apenas em
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Secretaria de Estado de Administração do Pará
Ao realizar a manutenção de um eletrocardiógrafo, um técnico encontrou o circuito mostrado na figura acima. Quanto a esse circuito, julgue os itens a seguir, supondo que todos os componentes são ideais e que o circuito faz parte do estágio de entrada do eletrocardiógrafo.
A tensão de saída do circuito formado pelo amplificador operacional A3, pelos dois resistores R3 e pelos dois resistores R4 é igual a uma constante multiplicada pela diferença entre as tensões de saída dos amplificadores operacionais A2 e A1.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: NBR 5410 – Instalações Elétricas de Baixa Tensão
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Secretaria de Estado de Administração do Pará
A respeito de instalações elétricas em centros cirúrgicos, julgue os seguintes itens.
As tomadas elétricas em áreas onde são administrados agentes anestésicos ou usados agentes antissépticos inflamáveis devem ficar em uma altura mínima de 1,50 m do piso acabado. Se isso for impraticável, as tomadas podem ser instaladas abaixo da altura mínima, desde que elas sejam blindadas e lacradas ao ambiente externo, na medida do possível.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Aterramento e Sistemas de Aterramento (TN, TT, IT)
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Secretaria de Estado de Administração do Pará
Com relação a aterramento em instalações elétricas hospitalares, julgue os itens que se seguem.
Segundo as normas técnicas brasileiras, os sistemas de aterramento permitidos em instalações elétricas hospitalares são o TN-C e o IT-médico.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Projeto de Iluminação (Luminotécnica)
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Secretaria de Estado de Administração do Pará
A respeito de instalações elétricas em salas de hemodinâmica, julgue os itens a seguir.
Em uma sala para exames hemodinâmicos, é recomendável que se possa controlar a intensidade luminosa dos refletores, o que deve ser feito com a instalação de dimmers eletrônicos comuns, que são mais eficientes que os resistivos.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Transformadores para Instrumentos, Transformador de Potencial e Transformador de Corrente
Ano: 2009 Banca: UNITINS - Fundação Universidade de Tocantis Órgão: Secretaria de Administração do Estado do Tocantins
Segundo a NBR 13534, para evitar choques elétricos nas áreas críticas do ambiente hospitalar, recomenda-se
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Análise de Sinais: Sinais Periódicos/Aperiódicos, Transmissão de Sinais e Sinais de Amostragem
Ano: 2009 Banca: UNITINS - Fundação Universidade de Tocantis Órgão: Secretaria de Administração do Estado do Tocantins
Considere a gravura da tela em um osciloscópio, apresentada abaixo.
Ajuste do osciloscópio | |
Amplitude: 2,0 V/div. | Varredura: 0,5 ms/div. |
A amplitude, a frequência do sinal e o número de períodos completos que se observam na figura são, respectivamente:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2009 Banca: UNITINS - Fundação Universidade de Tocantis Órgão: Secretaria de Administração do Estado do Tocantins

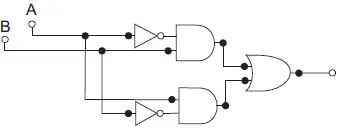

Considere o circuito lógico abaixo.
Esse circuito pode ser substituído APENAS por
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2009 Banca: UNITINS - Fundação Universidade de Tocantis Órgão: Secretaria de Administração do Estado do Tocantins
Um cubo feito de fio de cobre possui todas as suas arestas com valor de resistência igual a R, conforme a figura abaixo.
Qual a resistência equivalente entre as extremidades opostas do cubo (Rab)?
