Questão 141
ID 3569191

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Circuitos Resistivos, RL e RC, e RLC

Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Amazônia Azul Tecnologias de Defesa S.A.

Considere um circuito RC paralelo, em que uma fonte de alimentação de 50V em série com uma chave SW1, alimenta um resistor R de 10 ohms e um capacitor C de 100mF em paralelo. Após um longo período com a chave SW1 fechada, a chave é aberta.
O módulo da corrente que passa pelo resistor R no instante imediatamente após a abertura da chave e 6s após a abertura, respectivamente, são, aproximadamente
Alternativas da questão 3569191
- Alternativa A:
  0 A e 0 A.
- Alternativa B:
  5 A e 2,5 A.
- Alternativa C:
  5 A e 0A.
- Alternativa D:
  2,5 A e 2,5 A.
- Alternativa E:
  5 A e 5 A.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 142
ID 3569184

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Análise de Sistemas de Controle: Realimentação, Servossistemas, Estabilidade e Compensação

Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Amazônia Azul Tecnologias de Defesa S.A.

Um sistema com equação de estados:
É sujeito a uma lei de controle por realimentação completa de estados 𝑢 = −𝐾𝑥, em que 𝑥 = é a matriz de estados e 𝐾 = [𝑘1 𝑘2] é a matriz de ganhos da lei de controle.
Os valores dos ganhos 𝑘₁ e 𝑘₂ para que o sistema em malha fechada tenha polos duplos em −2 são, respectivamente
Alternativas da questão 3569184
- Alternativa A:
  2 e 3.
- Alternativa B:
  3 e 2.
- Alternativa C:
  3 e 4.
- Alternativa D:
  4 e 2.
- Alternativa E:
  4 e 3.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 143
ID 3569170

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Máquinas de Corrente Contínua

Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Amazônia Azul Tecnologias de Defesa S.A.

Um motor CC de imã permanente gera uma força contra eletromotriz a uma razão de 0,5 V/100 rpm e possui uma resistência de armadura igual a 15Ω. O motor incialmente parado é alimentado com 12V.
A corrente de armadura quando a velocidade é 1500 rpm é, em ampères:
Alternativas da questão 3569170
- Alternativa A:
  0,15
- Alternativa B:
  0,2
- Alternativa C:
  0,25
- Alternativa D:
  0,3
- Alternativa E:
  0,35
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 144
ID 3569169

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Análise de Sistemas de Controle: Realimentação, Servossistemas, Estabilidade e Compensação

Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Amazônia Azul Tecnologias de Defesa S.A.

Seja o problema do regulador quadrático ótimo para um sistema linear descrito pela equação de estados:
\(\dot{x}=Ax+Bu\)
em que 𝑥 é o vetor de estados, 𝑢 é o vetor de entradas e 𝐴 e 𝐵 são as matrizes do modelo em espaço de estados.
Neste problema de controle ótimo, minimiza-se o funcional
\(J = \int_{0}^{\infty} \left( x^{T} Q x + u^{T} R u \right)dt\)
em que 𝑄 e 𝑅 são matrizes de ponderação, a fim de obter a matriz de ganhos 𝐾 da lei de controle por realimentação completa de estados 𝑢 = −𝐾𝑥.
A solução passa pela obtenção de uma matriz 𝑆, solução de uma equação de Riccati, extraída da formulação do problema.
Analise os itens a seguir relacionados à solução do problema de controle do regulador ótimo quadrático:
I. O ganho 𝐾 é igual a 𝑅⁻¹𝐵^𝑇𝑆.
II. As matrizes 𝑄, 𝑅 e 𝑆 devem ser positivas semidefinidas.
III. O sistema em malha fechada é estável se o par (𝐴,𝐵) for controlável.
Está correto o que se afirma em
Alternativas da questão 3569169
- Alternativa A:
  I apenas.
- Alternativa B:
  II apenas.
- Alternativa C:
  I e III apenas.
- Alternativa D:
  II e III apenas.
- Alternativa E:
  I, II e III.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 145
ID 3569165

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Fontes, Retificadores e Inversores Estáticos

Ano: 2026 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

Em uma linha de produção, um retificador trifásico de 6 pulsos não controlado é utilizado para alimentar o barramento CC de um inversor de frequência. A entrada do retificador é ligada diretamente à rede trifásica equilibrada de 60 Hz. Para dimensionar o capacitor de filtro, o projetista precisa conhecer o intervalo de tempo entre dois picos consecutivos da tensão retificada.
Considerando o funcionamento típico desse retificador, qual é aproximadamente esse intervalo de tempo?
Alternativas da questão 3569165
- Alternativa A:
  1,4 ms
- Alternativa B:
  2,8 ms
- Alternativa C:
  5,6 ms
- Alternativa D:
  16,7 ms
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 146
ID 3569162

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)

Ano: 2026 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

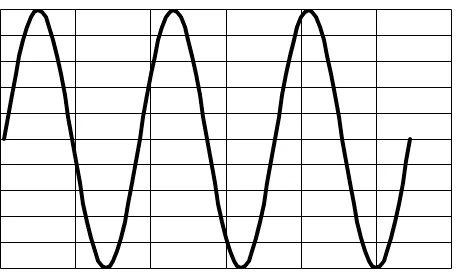

A seguinte imagem foi obtida de um osciloscópio por um técnico durante um ensaio de aquisição de sinais. O osciloscópio mostrava ainda uma configuração feita de maneira automática de 10V/divisão; 10ms/divisão. Dessa maneira o técnico pode afirmar que os valores aproximados da tensão de pico e da frequência do sinal amostrado são, respectivamente:
Alternativas da questão 3569162
- Alternativa A:
  100V e 20Hz.
- Alternativa B:
  50V e 60Hz.
- Alternativa C:
  100V e 120Hz.
- Alternativa D:
  50V e 240Hz.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 147
ID 3569160

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Modelagem de Sistemas Dinâmicos, Função de Transferência e Matrizes de Estado

Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Amazônia Azul Tecnologias de Defesa S.A.

Considere o seguinte sistema SISO representado na forma de espaço de estados:
A representação deste mesmo sistema em função de transferência é
Alternativas da questão 3569160
- Alternativa A:
  \(\frac{s+1}{s^2+7s+12}\)
- Alternativa B:
  \(\frac{s+2}{s^2+7s+12}\)
- Alternativa C:
  \(\frac{1}{s+3}\)
- Alternativa D:
  \(\frac{1}{s+4}\)
- Alternativa E:
  \(\frac{s+5}{s^2+7s+12}\)
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 148
ID 3569159

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Circuitos Combinatórios

Ano: 2026 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

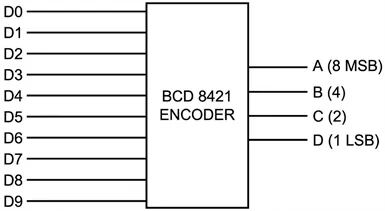

Em eletrônica digital, circuitos combinacionais são aqueles cuja saída depende instantaneamente das combinações das variáveis de entrada. Exemplos clássicos de circuitos combinacionais são os codificadores e decodificadores. Considere o circuito combinacional codificador Binary Coded Decimal BCD 8421 da figura a seguir:
Fonte: IFSP, 2025.
Considere que, em um determinado instante, a entrada D6 seja acionada em nível lógico alto, enquanto as demais entradas permanecem em nível baixo. Assinale a alternativa que apresenta corretamente os níveis lógicos das saídas A, B, C e D, respectivamente:
Alternativas da questão 3569159
- Alternativa A:
  0101
- Alternativa B:
  0110
- Alternativa C:
  0111
- Alternativa D:
  1001
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 149
ID 3569155

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Fontes, Retificadores e Inversores Estáticos

Ano: 2026 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

Um circuito retificador monofásico de meia onda, utilizando um único diodo, é alimentado por uma tensão senoidal de 120 V (valor eficaz), 60 Hz. Desprezando a queda no diodo, qual é o valor máximo (Vpico) aproximado da tensão retificada presente na carga?
Alternativas da questão 3569155
- Alternativa A:
  170 V.
- Alternativa B:
  120 V.
- Alternativa C:
  60 V.
- Alternativa D:
  80 V.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 150
ID 3569154

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Fontes, Retificadores e Inversores Estáticos

Ano: 2026 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

Inversores de frequência são equipamentos eletrônicos amplamente utilizados na indústria. Eles permitem manobras em motores elétricos como controle de velocidade durante e depois da partida. Sobre inversores de frequência é correto afirmar:
Alternativas da questão 3569154
- Alternativa A:
  Faz um controle excelente de velocidade na partida, mas aumenta os picos de corrente nesse período transitório.
- Alternativa B:
  Pelo fato de controlar a velocidade de acordo com a aplicação necessária, aumenta o consumo de energia elétrica.
- Alternativa C:
  O controle eficiente de velocidade é feito através da variação dos valores de tensão e corrente de alimentação.
- Alternativa D:
  Pode diminuir de maneira significativa os valores de picos de corrente durante a partida de motores elétricos.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 151
ID 3569153

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Controladores (Proporcional, PI e PID)

Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Amazônia Azul Tecnologias de Defesa S.A.

Considere um controlador proporcional integral com função de transferência D(s) = k_p + k_i/s em série com uma planta com função de transferência G(s) = (s+2)/(s² + 3s + 4) numa malha de realimentação unitária negativa.
O valor do ganho integral ki para que o erro em estado estacionário para uma entrada rampa unitária aplicada ao sistema em malha fechada correspondente seja de 0,1 unidades, é
Alternativas da questão 3569153
- Alternativa A:
  2.
- Alternativa B:
  6.
- Alternativa C:
  10.
- Alternativa D:
  12.
- Alternativa E:
  20.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 152
ID 3569151

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Correção do Fator de Potência

Ano: 2026 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

Em uma indústria existem muito motores trifásicos que são ligados e permanecem em funcionamento durante o mesmo período de tempo. Durante o perído de operação destes motores a potência aparente é de 1700 MVA e a potência ativa de 1500 MW. Com o intuito de corrigir o fator de potência, deixando seu valor unitário, durante a operação dos motores, deve ser instalado um banco de capacitores trifásico de:
Alternativas da questão 3569151
- Alternativa A:
  200 MVAR
- Alternativa B:
  800 MVAR
- Alternativa C:
  1600 MVAR
- Alternativa D:
  3200 MVAR
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 153
ID 3569148

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Partida e Controle de Velocidade

Ano: 2026 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

Em um Trabalho de Conclusão de Curso (TCC), um grupo de alunos desenvolveu o protótipo funcional de uma moenda de cana-de-açúcar para estudar transmissão mecânica e comportamento de motores elétricos. Durante os testes, observou-se que a carga apresentava elevada inércia e alto torque resistente logo no início do movimento. Para garantir que o motor conseguisse vencer essa resistência inicial, o grupo optou tecnicamente pela Partida Direta, descartando o método Estrela-Triângulo.
Considerando as curvas características de torque e tensão em motores de indução, qual é a justificativa técnica correta para essa decisão?
Alternativas da questão 3569148
- Alternativa A:
  A Partida Direta reduz a corrente inicial, evitando o desarme dos disjuntores de proteção durante o acionamento da moenda.
- Alternativa B:
  A Partida Estrela-Triângulo, embora proporcione um torque de partida superior ao da Partida Direta, pode danificar a transmissão mecânica no momento da comutação para triângulo.
- Alternativa C:
  A Partida Direta aplica a tensão nominal ao motor, garantindo o torque máximo necessário para mover a carga, enquanto a Estrela-Triângulo reduziria esse torque para aproximadamente 1/3 do nominal.
- Alternativa D:
  Ambos os métodos entregam o mesmo torque na ponta do eixo durante a partida, mas a Partida Direta foi preferida apenas pela simplicidade do circuito de comando e menor custo.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 154
ID 3569141

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Modelagem de Sistemas Dinâmicos, Função de Transferência e Matrizes de Estado

Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Amazônia Azul Tecnologias de Defesa S.A.

Considere a expansão em frações parciais da função de transferência G(s) = (s+5)/(s² + 7s + 12) em termos de primeira ordem da forma A₁/(s+p₁) + A₂/(s+p₂) em que -p₁ e -p₂ são os polos de G(s) e A₁ e A₂ são os respectivos coeficientes dos termos da expansão.
O valor do coeficiente correspondente ao polo de maior valor absoluto é
Alternativas da questão 3569141
- Alternativa A:
  3.
- Alternativa B:
  2.
- Alternativa C:
  1.
- Alternativa D:
  -1.
- Alternativa E:
  -2.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 155
ID 3569138

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Álgebra Booleana

Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Amazônia Azul Tecnologias de Defesa S.A.

Durante um projeto eletrônico um projetista encontrou a seguinte expressão Boleana \(S=BC+ \overline{B(A\bar{A}+AD)}\) . Após aplicar alguns passos, o projetista conseguiu simplficar a expressão boleana.
A opção que melhor representa a expressão Boleana simplificada é
Alternativas da questão 3569138
- Alternativa A:
  \(S=ABC+\overline{AB}D\)
- Alternativa B:
  \(S=\bar{A}+\bar{B}+C+\bar{D}\)
- Alternativa C:
  \(S=\overline{AB}+\overline{BC}+C+\bar{D}\)
- Alternativa D:
  \(S=\bar{A}BC+\overline{BC}+C+\bar{D}\)
- Alternativa E:
  \(S=A+\bar{B}+\bar{C}+\bar{D}\)
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 156
ID 3569136

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Amazônia Azul Tecnologias de Defesa S.A.

Em um dado projeto eletrônico de um detector de Radiofrequência (RF) operando na faixa de 10 GHz, o projetista verificou a necessidade de utilizar um diodo.
O diodo mais indicado para tal aplicação é
Alternativas da questão 3569136
- Alternativa A:
  Diodo LED.
- Alternativa B:
  Diodo de germânio.
- Alternativa C:
  Diodo retificador.
- Alternativa D:
  Diodo Schottky.
- Alternativa E:
  Diodo Zener.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 157
ID 3569131

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Correção do Fator de Potência

Ano: 2026 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

Uma indústria possui um motor de indução trifásico operando com Potência Ativa (P) = 90 kW e fator de potência (fp) = 0,60 (indutivo). Visando eficiência energética, foi instalado um banco de capacitores ideal em paralelo com o motor, corrigindo o fator de potência da instalação para fp = 1,0.
Considerando que a tensão da rede e a carga mecânica no eixo do motor permanecem constantes durante o processo, assinale a alternativa que descreve corretamente o comportamento da Potência Aparente (S) fornecida pelo transformador e da Potência Ativa (P) consumida pelo motor imediatamente após a correção.
Alternativas da questão 3569131
- Alternativa A:
  A Potência Aparente (S) é reduzida para 90 kVA, enquanto a Potência Ativa (P) permanece inalterada em 90 kW, mantendo o mesmo torque no eixo.
- Alternativa B:
  A Potência Aparente (S) permanece inalterada, pois a energia total do sistema se conserva, enquanto a Potência Ativa (P) dobra para 180 kW, por consequência aumentando o torque no eixo.
- Alternativa C:
  A Potência Aparente (S) e a Potência Ativa (P) são reduzidas pela metade, pois a correção do fator de potência diminui o consumo geral da corrente da instalação elétrica.
- Alternativa D:
  A Potência Ativa (P) aumenta proporcionalmente à redução da Potência Reativa (Q), mantendo a Potência Aparente (S) fixa em 150 kVA.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 158
ID 3569125

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha

Ano: 2026 Banca: IFSP - Instituto Federal de Educação, Ciência e Tecnologia de São Paulo Órgão: Instituto Federal de Educação, Ciência e Tecnologia de São Paulo

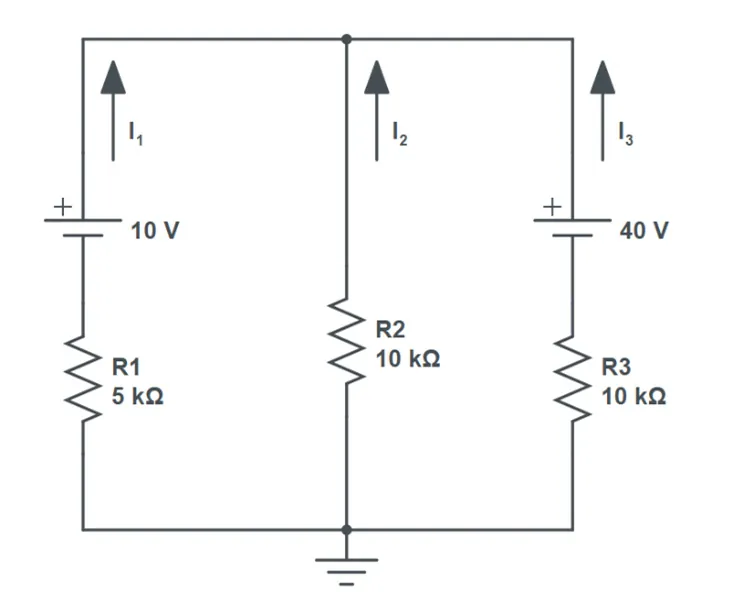

Um estudante analisa o circuito misto alimentado por duas fontes de tensão, apresentado na figura abaixo, para determinar os parâmetros de operação do resistor central (R₂)
Fonte: IFSP 2025.
Assinale a alternativa que representa o valor da corrente I₂ e da potência elétrica total dissipada pelo resistor R₂, respectivamente.
Alternativas da questão 3569125
- Alternativa A:
  -1,5mA e 22,5mW.
- Alternativa B:
  1,5mA e 22,5mW.
- Alternativa C:
  -1,5mA e 2,25mW.
- Alternativa D:
  1,5mA e 2,25mW.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 159
ID 3569124

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Função de Transferência de Pulso e Erro de Regime Permanente

Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Amazônia Azul Tecnologias de Defesa S.A.

Considere um sistema de controle digital cuja função de transferência do sistema em malha aberta é dada pela seguinte expressão:
\(G\left(z\right)=\frac{z-0,5}{z-0,9}\)
O erro em regime permanente desse sistema a uma entrada degrau é, aproximadamente
Alternativas da questão 3569124
- Alternativa A:
  0,00.
- Alternativa B:
  0,17.
- Alternativa C:
  1,56.
- Alternativa D:
  5,00.
- Alternativa E:
  Infinito.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 160
ID 3569123

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

Ano: 2026 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Empresa Gerencial de Projetos Navais

Alguns componentes eletrônicos são muito empregados em diversos circuitos eletroeletrônicos e têm como principais funções ações de acoplamento, desacoplamento, oscilador, filtragem e temporização. Esses componentes são chamados de:
Alternativas da questão 3569123
- Alternativa A:
  fusíveis
- Alternativa B:
  varistores
- Alternativa C:
  capacitores
- Alternativa D:
  chaves mecânicas
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos

Banco de Questões

Questões de Engenharia Elétrica e Engenharia Eletrônica

Continue estudando na plataforma
