1. Questão 121

   ID 3569341

   Disciplina: Engenharia Elétrica e Engenharia Eletrônica

   Assuntos: Análise de Sistemas de Controle: Realimentação, Servossistemas, Estabilidade e Compensação

   Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

   ---

   Considere um sistema integrador puro em malha aberta e um controlador do tipo PI, com zero em -1, e a estrutura de malha fechada com realimentação unitária negativa composta por esses dois componentes no seu ramo direto.

   Aumentando-se o ganho proporcional do PI, o amortecimento da malha fechada

   Alternativas da questão 3569341

   • A Alternativa A:

     aumenta sempre.

   • B Alternativa B:

     diminui sempre.

   • C Alternativa C:

     aumenta e volta a diminuir.

   • D Alternativa D:

     diminui e volta a aumentar.

   • E Alternativa E:

     não é alterado.

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

2. Questão 122

   ID 3569334

   Disciplina: Engenharia Elétrica e Engenharia Eletrônica

   Assunto: Controlabilidade e Observabilidade e Desempenho

   Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

   ---

   Considere o modelo de estado

   \(\left\{\begin{matrix}\dot{\overrightarrow{X}}=A\overrightarrow{X}+B\overrightarrow{U} \\ \overrightarrow{Y}=C\overrightarrow{X}+D\overrightarrow{U} \end{matrix}\right.\)

   no qual dim [A] = n × n, dim [B] = n × m, dim [C] = r × n e dim [D] = r × m.

   A condição de observabilidade completa é garantida se e somente se o posto da matriz de observabilidade é igual a(ao)

   Alternativas da questão 3569334

   • A Alternativa A:

     posto da matriz A

   • B Alternativa B:

     posto da matriz C

   • C Alternativa C:

     rn

   • D Alternativa D:

     n

   • E Alternativa E:

     r

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

3. Questão 123

   ID 3569332

   Disciplina: Engenharia Elétrica e Engenharia Eletrônica

   Assuntos: Controladores (Proporcional, PI e PID)

   Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

   ---

   Um controlador PD introduz na malha aberta de um sistema de controle um (1)

   Alternativas da questão 3569332

   • A Alternativa A:

     ganho e dois polos ajustáveis

   • B Alternativa B:

     ganho e um zero ajustáveis

   • C Alternativa C:

     ganho e dois zeros ajustáveis

   • D Alternativa D:

     ganho, dois zeros e dois polos ajustáveis

   • E Alternativa E:

     ganho ajustável, dois zeros nulos e um polo no infinito

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

4. Questão 124

   ID 3569302

   Disciplina: Engenharia Elétrica e Engenharia Eletrônica

   Assunto: Dimensionamento de Condutores e Eletrodutos

   Ano: 2023 Banca: CETEC - Centro de Educação Tecnológica do Estado do Ceará Órgão: Secretaria de Educação do Estado do Ceará

   ---

   Os condutores elétricos apresentam diferentes formas e tipos de fabricação, cada um deles utilizado de acordo com suas características específicas. Quanto aos cabos de baixa tensão e a formação dos condutores, marque a alternativa INCORRETA.

   Alternativas da questão 3569302

   • A Alternativa A:

     Fio redondo sólido é o tipo de condutor limitado à seção de 10 mm².

   • B Alternativa B:

     Condutor redondo normal também conhecido como condutor de formação concêntrica ou regular, classe de encordoamento 1, é o mais utilizado nas instalações elétricas industriais e prediais quando são necessárias seções superiores a 10mm², pela sua flexibilidade.

   • C Alternativa C:

     Condutor redondo compacto é destinado basicamente à construção de cabos tripolares e quadripolares, proporcionando uma substancial economia com a redução do seu diâmetro, devido à disposição favorável das diferentes cordas elementares.

   • D Alternativa D:

     Condutor flexível é fabricado a partir do encordoamento de vários fios elementares de diâmetro reduzido.

   • E Alternativa E:

     Condutor setorial compacto é fabricado a partir da corda do condutor redondo compacto que sofre um processo de deformação específica dos fios elementares das várias coroas, através de um conjunto de calandras que dá uma forma setorial ao condutor.

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

5. Questão 125

   ID 3569295

   Disciplina: Engenharia Elétrica e Engenharia Eletrônica

   Assunto: Conservação Eletromecânica de Energia

   Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

   ---

   O texto abaixo deve ser utilizado para responder às questões de \(n^{os}\) 57 e 58.

   Considere as variáveis de potência genéricas esforço (e) e fluxo (f), em unidades fisicamente consistentes, e cujo produto gera a potência instantânea entrando em um elemento dinâmico qualquer, ou dele saindo, ou seja,

   P = e . f







   Um elemento de acoplamento denominado girador que liga um domínio físico 1 ao domínio físico 2 é definido pelas relações a seguir, entre variáveis de potência, de acordo com uma determinada analogia entre componentes e domínios de sistemas dinâmicos. Nessas equações, \(k_e\) e \(k_f\) são parâmetros dependentes das características geométricas e de propriedades dos materiais que compõem o girador.

   \(\left\{\begin{matrix} e_{1}= k_{e}\ f_{2}\\ f_{1}=k_{f}\ e_{2} \end{matrix}\right.\)

   Considere que há conservação de potência na transferência da potência do domínio 1, associado às variáveis ( \(e_1\) , \(f_1\) ), para o domínio 2, relacionado às variáveis ( \(e_2\) , \(f_2\) ), quando tais domínios são acoplados pelo girador.

   Qual é a relação entre \(k_e\) e \(k_f\) ?

   Alternativas da questão 3569295

   • A Alternativa A:

     \(k_e=k_f\)

   • B Alternativa B:

     \(k_e=k_f^{-1}\)

   • C Alternativa C:

     \(k_e=k_f^{-2}\)

   • D Alternativa D:

     \(k_e=\sqrt{k_f}\)

   • E Alternativa E:

     \(k_e=k_f^{-0,5}\)

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

6. Questão 126

   ID 3569259

   Disciplina: Engenharia Elétrica e Engenharia Eletrônica

   Assuntos: Análise de Viabilidade Técnico-econômica (Payback, TIR, VPL, Etc)

   Ano: 2016 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Ministério Público do Estado de São Paulo

   ---

   Assinale a alternativa correta com relação à análise de
   viabilidade econômica para aproveitamento de fontes de
   energia tradicionais e alternativas.

   Alternativas da questão 3569259

   • A Alternativa A: econômico de operação, por exemplo, de uma
     Pequena
     Central Hidrelétrica (PCH), poderá considerar
     a análise de um histórico anual de vazões e
     preços de energia elétrica, para calcular uma regra
     operativa dos reservatórios da usina, cuja receita
     obtida
     seja a máxima possível, sempre considerando
     a participação da usina no Mecanismo de Realocação
     de Energia (MRE).
   • B Alternativa B: No caso de desenvolvimento de um modelo econômico
     para um parque eólico, como não existe
     armazenamento de energia, não há controle do quanto
     produzir. Portanto, a geração eólica é uma variável
     aleatória sem controle, não tendo o que aperfeiçoar,
     a não ser melhorar a eficiência das máquinas.
   • C Alternativa C: Uma Pequena Central Hidrelétrica (PCH), ao contrá-
     rio de uma usina hidrelétrica (devido ao seu porte),
     não se utiliza de um reservatório de acumulação
     para aumentar a vazão nos horários de pico, a fim
     de administrar a melhor decisão de defluências do
     reservatório que possibilitará a máxima receita ao
     longo de todo um período.
   • D Alternativa D: Dentre os fatores que poderiam contribuir para viabilizar
     economicamente um Sistema de Armazenamento
     de Energia (SAE), pode-se considerar a facilitação
     para a introdução de fontes renováveis de
     energia, em que o SAE poderia servir como estabilizador
     para a introdução da energia oriunda de fontes
     contínuas de suprimento, como a solar ou a eólica.
   • E Alternativa E: No estudo de viabilidade para geração de energia
     elétrica a partir da biomassa, o modelo deve considerar
     apenas a relação entre as áreas cultivadas,
     a análise de custos de produção, o transporte e a
     remuneração
     dos produtores rurais, além de comparações
     com outras alternativas energéticas.

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

7. Questão 127

   ID 3569254

   Disciplina: Engenharia Elétrica e Engenharia Eletrônica

   Assunto: Cogeração e Geração Distribuída

   Ano: 2016 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Ministério Público do Estado de São Paulo

   ---

   No Brasil, o alto custo da energia elétrica, associado
   ao crescimento significativo do consumo dessa fonte
   de energia, abre caminho para a instalação de centrais
   de cogeração que atendam às necessidades elétricas e
   térmicas. Baseado nesse contexto, é correto afirmar que

   Alternativas da questão 3569254

   • A Alternativa A: o setor primário está entre os setores potencialmente
     viáveis à implantação de sistemas de cogeração,
     compreendendo segmentos, tais como mineração
     e pecuária, que apresentam requerimentos térmicos
     em menor escala, quando comparados ao setor
     industrial.
   • B Alternativa B: a cogeração com termoacumulação consiste em
     um sistema que acumula energia a alta temperatura
     durante os períodos de menor demanda, consequentemente
     consumindo recursos (energia) das
     concessionárias nas horas de menor tarifação, para
     que essa energia acumulada seja então utilizada em
     períodos de maior demanda, deslocando o pico de
     consumo de fontes externas de eletricidade para um
     período em que os custos são mais baixos.
   • C Alternativa C: no uso da biomassa para fins energéticos, o setor
     sucroalcooleiro tem sido pioneiro na utilização do
     bagaço de cana para a geração de energia elétrica
     por meio de cogeração, em que o poder calorífico
     da biomassa resultante da prensagem da cana, em
     princípio, propicia o uso de turbo-geradores acionados
     por uma linha elétrica, resultando na produção
     de energia elétrica durante o período da safra, exclusivamente
     para consumo próprio.
   • D Alternativa D: uma das principais dificuldades à implantação de
     sistemas de cogeração consiste em conciliar os
     perfis elétrico e térmico produzidos com as oscilações
     da demanda, fazendo-se necessária a interligação
     dos sistemas elétricos entre o autoprodutor
     e a empresa de distribuição de energia local, possibilitando,
     assim,
     a comercialização das faltas e
     dos excedentes elétricos, prática já consolidada em
     outros países.
   • E Alternativa E: na prática, a construção de termoelétricas deve
     sempre ser dedicada exclusivamente à produção de
     energia elétrica, a fim garantir a totalidade da eficiência
     energética.

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

8. Questão 128

   ID 3569252

   Disciplina: Engenharia Elétrica e Engenharia Eletrônica

   Assunto: Características do Sistema Elétrico Brasileiro

   Ano: 2016 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Ministério Público do Estado de São Paulo

   ---

   Em avaliações da capacidade de suprimento de energia
   do Sistema Interligado Nacional (SIN) para os períodos
   de demanda máxima, o Operador Nacional do Sistema
   Elétrico (ONS) tem constatado problemas no suprimento
   de ponta nos subsistemas Sul e Sudeste desde 2010.
   Baseado nesse contexto, assinale a alternativa correta.

   Alternativas da questão 3569252

   • A Alternativa A: As dificuldades para atender à carga de ponta nas
     regiões Sul e Sudeste vêm sendo superadas por
     meio do aumento do despacho hidrelétrico.
   • B Alternativa B: Esse cenário indica a importância
     de aperfeiçoamento
     do atual modelo regulatório brasileiro, pois a
     ausência de normatização adequada para comercializar
     serviços de reserva de potência não viabiliza
     mecanismos de incentivo em investimentos adicionais
     que permitiriam ampliar a capacidade instalada
     existente.
   • C Alternativa C: Dentre as medidas adotadas pelo ONS para contornar
     a insuficiência de Reserva de Potência Operativa
     (RPO) das regiões Sul e Sudeste, destaca-se, principalmente,
     a importação de energia, por exemplo,
     da Argentina.
   • D Alternativa D: No horizonte atual, a relação global entre oferta
     e demanda de energia no SIN não se apresenta
     balanceada.
   • E Alternativa E: O NOS tem mostrado que as condições de atendimento
     à demanda de ponta do SIN vêm se estabilizando,
     devido, principalmente, à expansão da oferta
     hidrelétrica com reservatório.

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

9. Questão 129

   ID 3569247

   Disciplina: Engenharia Elétrica e Engenharia Eletrônica

   Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

   Ano: 2018 Banca: IFMT - Instituto Federal de Educação, Ciência e Tecnologia de Mato Grosso Órgão: Instituto Federal de Mato Grosso

   ---

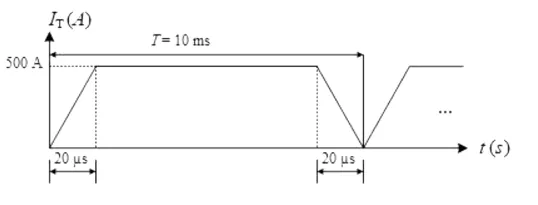

   Observou-se por meio de um osciloscópio que a forma de onda da corrente conduzida por um determinado tiristor é mostrada no gráfico abaixo. O pulso de corrente é repetido durante um intervalo de tempo, T, de 10 milissegundos e a corrente máxima é de 500 A. A corrente no estado de condução no tiristor e a taxa de crescimento da corrente são, respectivamente:



   Alternativas da questão 3569247

   • A Alternativa A:

     500 A e 25 A/µs

   • B Alternativa B:

     499,5 A e 50 A/ms

   • C Alternativa C:

     499 A e 25 A/µs

   • D Alternativa D:

     500 A e 25 A/µs

   • E Alternativa E:

     499 A e 50 A/µs

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

10. Questão 130

    ID 3569246

    Disciplina: Engenharia Elétrica e Engenharia Eletrônica

    Assunto: Sistemas de Controle Discretos e Transformada Z

    Ano: 2018 Banca: IFMT - Instituto Federal de Educação, Ciência e Tecnologia de Mato Grosso Órgão: Instituto Federal de Mato Grosso

    ---

    Considerando as afirmativas abaixo:

    I. Se x[n] for uma sequência de duração finita então a região de convergência (RDC) é todo o plano "z" exceto possivelmente em z = 0 e z = ∞.

    II. Um sistema discreto linear e invariante no tempo cuja função de sistema tem como expressão algébrica \(H\left(z\right)=\frac{z^3-5z^2+z}{z^2+\left(1\ /\ 4\right)z+3\ /\ 8}\) não é casual.

    III. O sinal de tempo discreto dado por \(x\left|n\right|=\) sen \(\left(2n\right)\) não é periódico.

    IV. Um sistema de tempo discreto, com função de sistema dada por: \(H\left(z\right)=\frac{1}{1-\frac{1}{2}z^{-1}}\) \(+\frac{1}{1-2z^{-1}},\ \left|z\right|>2,\) é estável.

    Assinale o item que correspondem as afirmativas corretas.

    Alternativas da questão 3569246

    • A Alternativa A:

      I, II e III, apenas.

    • B Alternativa B:

      III e IV, apenas.

    • C Alternativa C:

      I, III e IV, apenas.

    • D Alternativa D:

      II, III e IV, apenas.

    • E Alternativa E:

      I e IV, apenas.

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

11. Questão 131

    ID 3569242

    Disciplina: Engenharia Elétrica e Engenharia Eletrônica

    Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

    Ano: 2018 Banca: IFMT - Instituto Federal de Educação, Ciência e Tecnologia de Mato Grosso Órgão: Instituto Federal de Mato Grosso

    ---

    Dependendo das características de recuperação reversa e das técnicas de fabricação, os diodos de potências podem ser classificados em diodos genéricos, diodos de recuperação rápida e diodo Schottky. As características e suas limitações práticas de cada um restringem suas aplicações. Considere as afirmativas a seguir:

    I - A ação de retificação do diodo Schottky dependem apenas dos portadores majoritários e, como resultado, não existem portadores minoritários em excesso para se recombinarem.

    II - Os diodos genéricos têm tempo de recuperação de reversa alto, em geral 25 microssegundos e são utilizados em aplicações de alta velocidade acima de 1GHz.

    III - Os diodos de recuperação rápida têm o tempo de recuperação reversa menor que 5 microssegundos e são utilizados em conversores CC-CC e CC-CA, em que a velocidade de recuperação é sempre importante e crítica.

    IV - A corrente de fuga de um diodo Schottky é menor que a de um diodo de junção pn.

    V - Os diodos Schottky são ideais para fontes de alimentação CC de altas correntes e baixas tensões.

    Assinale a alternativa correta.

    Alternativas da questão 3569242

    • A Alternativa A:

      Somente as alternativas I, II e III são verdadeiras.

    • B Alternativa B:

      Somente as alternativas I, III e V são verdadeiras.

    • C Alternativa C:

      Somente as alternativas II, III e IV são verdadeiras.

    • D Alternativa D:

      Somente as alternativas III, IV e V são verdadeiras.

    • E Alternativa E:

      Somente as alternativas II, IV e V são verdadeiras.

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

12. Questão 132

    ID 3569241

    Disciplina: Engenharia Elétrica e Engenharia Eletrônica

    Assuntos: Dispositivos de Proteção (Disjuntores, DR, DPS)

    Ano: 2018 Banca: IFMT - Instituto Federal de Educação, Ciência e Tecnologia de Mato Grosso Órgão: Instituto Federal de Mato Grosso

    ---

    Os dispositivos a corrente diferencial-residual, abreviadamente, dispositivos DR, constituem-se no meio mais eficaz de proteção das pessoas e de animais domésticos contra choques elétricos. São os únicos equipamentos ativo de proteção contra contatos diretos e, na grande maioria dos casos, o meio mais adequado para proteção contra contatos indiretos. Considere as afirmativas a seguir:

    I - Os dispositivos DR detecta a soma fasorial das correntes que percorrem os condutores vivos de um circuito em determinado ponto do circuito.

    II - A detecção da corrente pelos dispositivos DR consiste em sentir a presença de uma corrente que circula em um único condutor vivo.

    III - Os dispositivos DR não podem ser utilizados em instalações elétricas com grande presença de carga eletrônica.

    IV - Os dispositivos DR podem detectar correntes alternadas senoidais, correntes contínuas pulsante e correntes contínuas puras.

    V - Em circuitos de instalação elétrica com esquema TN-C, ou seja, que usam condutores PEN, não podem ser aplicados dispositivos DR.

    Analise as assertivas e marque a alternativa correta.

    Alternativas da questão 3569241

    • A Alternativa A:

      I, II e III estão corretas.

    • B Alternativa B:

      II, III e IV estão corretas.

    • C Alternativa C:

      I, II e IV estão corretas.

    • D Alternativa D:

      I, III e IV estão corretas.

    • E Alternativa E:

      I, IV e V estão corretas.

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

13. Questão 133

    ID 3569240

    Disciplina: Engenharia Elétrica e Engenharia Eletrônica

    Assuntos: Modelagem de Sistemas Dinâmicos, Função de Transferência e Matrizes de Estado

    Ano: 2018 Banca: IFMT - Instituto Federal de Educação, Ciência e Tecnologia de Mato Grosso Órgão: Instituto Federal de Mato Grosso

    ---

    Considere a função de transferência, \(\frac{Y\left(s\right)}{U\left(s\right)}=\frac{s^2+2s+3}{s^3+4s^2+5s+6}\) , onde U(s) e Y(s) é a entrada e a saída do sistema de controle, respectivamente. A representação matricial da equação diferencial de estado e da equação de saída do sistema são respectivamente:

    Alternativas da questão 3569240

    • A Alternativa A:

      x' = \(\begin{bmatrix} 0 & 1 & 0 \\ 0 & 0 & \\ 6 & 5 & 4 \\ \end{bmatrix}\) x + \(\begin{bmatrix} 0 \\ 0 \\ 1 \end{bmatrix}\) u, y= [1 2 3] x

    • B Alternativa B:

      x' = \(\begin{bmatrix} 0 & 1 & 0 \\ 0 & 0 & 1 \\ -6 & -5 & -4 \\ \end{bmatrix}\) x + \(\begin{bmatrix} 0 \\ 0 \\ 1 \\ \end{bmatrix}\) u, y= [3 2 1] x

    • C Alternativa C:

      x' = \(\begin{bmatrix} 0 & 1 & 0 \\ 0 & 0 & 1 \\ -6 & -5 & -4\\ \end{bmatrix}\) x + \(\begin{bmatrix} 0 \\ 0 \\ 1 \\ \end{bmatrix}\) u, y= [-3 -2 -1] x

    • D Alternativa D:

      x' = \(\begin{bmatrix} 0 & 1 & 0 \\ 0 & 0 & 1\\ -6 & -5 & -4 \\ \end{bmatrix}\) x + \(\begin{bmatrix} 0 \\ 0 \\ 1 \\ \end{bmatrix}\) u, y= [1 2 1] x

    • E Alternativa E:

      x' = \(\begin{bmatrix} 0 & 1 & 0 \\ 0 & 0 & 1\\ 6 & 5 & 4 \\ \end{bmatrix}\) x + \(\begin{bmatrix} 1\\0\\0 \end{bmatrix}\) u, y= [1 2 1] x

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

14. Questão 134

    ID 3569234

    Disciplina: Engenharia Elétrica e Engenharia Eletrônica

    Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

    Ano: 2021 Banca: Instituto Consulplan Órgão: Empresa Brasileira de Hemoderivados e Biotecnologia

    ---

    A corrente de coletor para o circuito (considere transistor de silício) é de, aproximadamente:



    Alternativas da questão 3569234

    • A Alternativa A:

      173 µA

    • B Alternativa B:

      1,73 mA

    • C Alternativa C:

      1,464 mA

    • D Alternativa D:

      14,64 mA

    • E Alternativa E:

      17,73 µA

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

15. Questão 135

    ID 3569233

    Disciplina: Engenharia Elétrica e Engenharia Eletrônica

    Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

    Ano: 2021 Banca: Instituto Consulplan Órgão: Empresa Brasileira de Hemoderivados e Biotecnologia

    ---

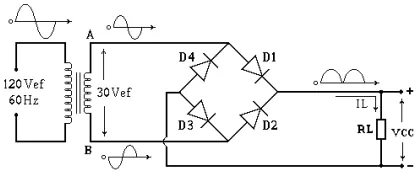

    Observe a imagem a seguir:



    A tensão média na carga RL, supondo diodos de silício é de, aproximadamente:

    Alternativas da questão 3569233

    • A Alternativa A:

      30 V

    • B Alternativa B:

      26,13 V

    • C Alternativa C:

      27,58 V

    • D Alternativa D:

      82,05 V

    • E Alternativa E:

      83,45 V

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

16. Questão 136

    ID 3569229

    Disciplina: Engenharia Elétrica e Engenharia Eletrônica

    Assuntos: Controladores (Proporcional, PI e PID)

    Ano: 2021 Banca: Instituto Consulplan Órgão: Empresa Brasileira de Hemoderivados e Biotecnologia

    ---

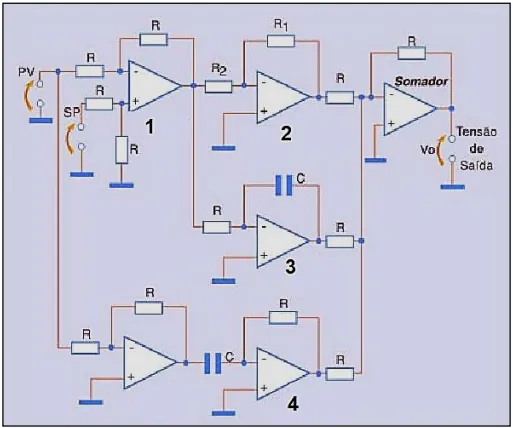

    O circuito trata-se de um controlador PID que utiliza amplificadores operacionais. A numeração identifica ações matemáticas do controlador. Observe:



    A associação está correta em

    Alternativas da questão 3569229

    • A Alternativa A:

      1. Ação Integral 2. Comparador 3. Ação Derivativa 4. Ação Proporcional

    • B Alternativa B:

      1. Comparador 2. Ação Proporcional 3. Ação Derivativa 4. Ação Integral

    • C Alternativa C:

      1. Ação Proporcional 2. Comparador 3. Ação Derivativa 4. Ação Integral

    • D Alternativa D:

      1. Comparador 2. Ação Proporcional 3. Ação Integral 4. Ação Derivativa

    • E Alternativa E:

      1. Ação Proporcional 2. Comparador 3. Ação Integral 4. Ação Derivativa

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

17. Questão 137

    ID 3569225

    Disciplina: Engenharia Elétrica e Engenharia Eletrônica

    Assunto: Circuitos com Amplificadores e com Conversores de Dados

    Ano: 2021 Banca: Instituto Consulplan Órgão: Empresa Brasileira de Hemoderivados e Biotecnologia

    ---

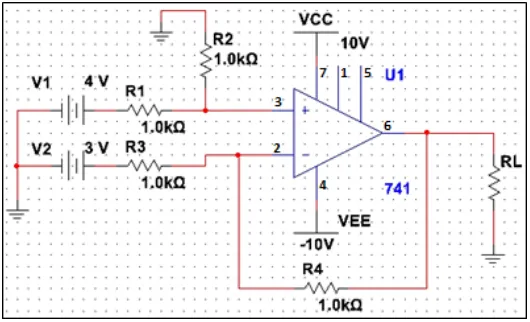

    Considere o circuito a seguir:



    Podemos afirmar que a tensão na carga RL é:

    Alternativas da questão 3569225

    • A Alternativa A:

      1 V

    • B Alternativa B:

      7 V

    • C Alternativa C:

      −1 V

    • D Alternativa D:

      −7 V

    • E Alternativa E:

      10 V

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

18. Questão 138

    ID 3569202

    Disciplina: Engenharia Elétrica e Engenharia Eletrônica

    Assunto: Conversores Analógico-digital e Digital-analógico

    Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

    ---

    A perda de parte do sinal de entrada, na conversão analógico-digital, isto é, o falseamento ou aliasing, pode ser evitada ou mininizada através do

    Alternativas da questão 3569202

    • A Alternativa A:

      emprego de um filtro passa-alta na saída do amostrador

    • B Alternativa B:

      ajuste adequado da frequência de amostragem

    • C Alternativa C:

      ajuste adequado da amplitude de amostragem

    • D Alternativa D:

      emprego de um amplificador na entrada do amostrador

    • E Alternativa E:

      emprego de eliminador de ruídos na saída do amostrador

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

19. Questão 139

    ID 3569198

    Disciplina: Engenharia Elétrica e Engenharia Eletrônica

    Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)

    Ano: 2024 Banca: FURB - Universidade de Blumenau Órgão: Secretaria da Educação de Santa Catarina

    ---

    Os dados, a seguir apresentados, fornecem informações importantes acerca da contratação correta da energia e seu uso adequado, bem como a análise de seu desempenho, subsidiando tomadas de decisões visando à redução dos custos voltada à eficiência energética. Nesse contexto, associe a segunda coluna de acordo com a primeira:

    Primeira coluna:

    1.Demanda Contratada

    2.Carga Instalada

    3.Fator de Carga

    4.Fator de Potência

    Segunda coluna:

    ( )Relação entre a demanda média e a demanda máxima ocorrida no período de tempo definido.

    ( )Obtido da relação entre energia ativa e reativa horária a partir de leituras dos respectivos aparelhos de medição.

    ( )Soma da potência de todos os aparelhos que estejam em condições de funcionamento, instalados nas dependências da unidade consumidora.

    ( )É a quantidade de energia a ser obrigatoriamente e continuamente colocada à disposição do consumidor, por parte da concessionária, no ponto de entrega, conforme valor e período de vigência fixado no contrato.

    Assinale a alternativa que representa a correta associação entre as colunas:

    Alternativas da questão 3569198

    • A Alternativa A:

      1 - 3 - 2 - 4.

    • B Alternativa B:

      3 - 4 - 2 - 1.

    • C Alternativa C:

      1 - 4 - 3 - 2.

    • D Alternativa D:

      2 - 3 - 1 - 4.

    • E Alternativa E:

      4 - 3 - 1 - 2.

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

20. Questão 140

    ID 3569192

    Disciplina: Engenharia Elétrica e Engenharia Eletrônica

    Assunto: Circuitos com Amplificadores e com Conversores de Dados

    Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Amazônia Azul Tecnologias de Defesa S.A.

    ---

    Classifique as seguintes afirmações acerca de condicionamento de sinais como verdadeiro (V) ou falso (F):

    I. Buffers baseados em amplificadores operacionais são utilizados antes de conversores analógico-digitais (ADC) para impedir que a impedância de entrada do conversor provoque carregamento do sinal e distorça a leitura.

    II. Filtros anti-aliasing devem possuir frequência de corte inferior à frequência de Nyquist, a fim de limitar componentes espectrais indesejados.

    III. Para sinais de baixa amplitude, realizar a digitalização diretamente no ADC, sem amplificação prévia, reduz o erro de quantização.

    É correto o que se apresenta em:

    Alternativas da questão 3569192

    • A Alternativa A:

      I apenas.

    • B Alternativa B:

      III apenas.

    • C Alternativa C:

      I e II apenas.

    • D Alternativa D:

      II e III apenas.

    • E Alternativa E:

      I e III, apenas.

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos
