36.872 questões encontradas
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Resposta em Frequência
Ano: 2023 Banca: FUMARC - Fundação Mariana Resende Costa Órgão: Assembleia Legislativa de Minas Gerais

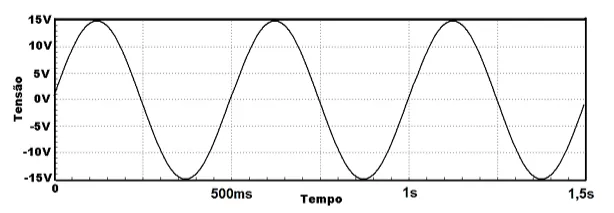

A forma de onda senoidal abaixo foi observada em um osciloscópio.
Com base na forma de onda apresentada, o valor da frequência do sinal senoidal é igual a
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Análise de Sinais: Sinais Periódicos/Aperiódicos, Transmissão de Sinais e Sinais de Amostragem
Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A
O sinal x1(t) = cos(2 f0t) é multiplicado pelo sinal x2(t) cuja transformada de Fourier é X2(f) = (1+j2 f)-1, onde j = \(\sqrt{-1}\) .
O sinal resultante dessa multiplicação, expresso no domínio da frequência, é
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Sistemas de Comunicação Digitais, Transmissão e Recepção de Sinais Digitais
Ano: 2023 Banca: Avança SP - Instituto Avança São Paulo Órgão: Prefeitura Municipal de Ubatuba
Como se chama a tecnologia tradicionalmente usada para transmissão de sinais digitais em radiodifusão sonora?
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Principais Elementos de Uma Rede Telefônica
Ano: 2023 Banca: IBGP - Instituto Brasileiro de Gestão e Pesquisa Órgão: Corpo de Bombeiros Militar de Minas Gerais
Correlacione a COLUNA I com a COLUNA II:
COLUNA I
1. Central local.
2. Central tandem local.
3. Central tandem interurbana.
4. Central trânsito interurbana.
5. Central trânsito internacional.
COLUNA II
( ) Interliga centrais interurbanas.
( ) Comuta ligações em centrais locais, formando uma rede estrela.
( ) Interliga dois ou mais sistemas locais, inclusive por intermédio de uma central tandem local. Essas centrais interligam-se diretamente ou através de outra central de trânsito.
( ) Onde chegam as linhas de assinantes e se faz a comutação local. A interligação de centrais locais forma uma rede em malha ou sistema local.
( ) Faz a interligação entre países.
Assinale a alternativa que apresenta a sequência CORRETA:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Arquitetura
Ano: 2023 Banca: IADES - Instituto Americano de Desenvolvimento Órgão: Secretaria de Estado de Educação do Distrito Federal
A respeito dos sistemas de telefonia móvel, julgue (C ou E) os itens a seguir.
A extensão da área de cobertura de uma estação rádio-base é dependente, por exemplo, da potência de saída do rádio transmissor, da altura e da localização da antena, do tipo de antena e da topografia da área.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Transmissores e Receptores
Ano: 2023 Banca: CRS PMMG - CRS - Polícia Militar de Minas Gerais Órgão: Polícia Militar de Minas Gerais
De acordo com os conceitos previstos em Telecomunicações, enumere a segunda coluna de acordo com a primeira e, a seguir, marque a única alternativa que contém a sequência de respostas CORRETA na ordem de cima para baixo.
(1) Desvanecimento ou Fading
(2) Receptores
(3) Amplificadores sintonizados
(4) Osciladores RF
(5) Filtros
( ) são circuitos eletrônicos dispostos de maneira a selecionar, amplificar e demodular sinais de radiofrequência captados por uma antena.
( ) são circuitos especialmente projetados para fornecer sinais de saída com uma amplitude dependente da frequência do sinal aplicado na entrada.
( ) é um fenômeno comum na recepção de ondas curtas. Pode ser evitado pelo uso de duas ou mais antenas separadas de um comprimento de onda, pelo menos.
( ) são circuitos eletrônicos que geram sinais de corrente alternada a partir de uma tensão contínua de alimentação, sem a necessidade da aplicação de um sinal externo.
( ) são responsáveis pela sensibilidade e seletividade dos receptores.
Marque a assertiva que contem a sequência CORRETA na ordem de cima para baixo:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Lei de Faraday e Equações de Maxwell
Ano: 2023 Banca: Avança SP - Instituto Avança São Paulo Órgão: Prefeitura Municipal de Ubatuba
Quais equações preveem a possibilidade de irradiação de energia eletromagnética proveniente de fontes de correntes?
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Transformadas de Laplace e Fourier em Redes Elétricas
Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

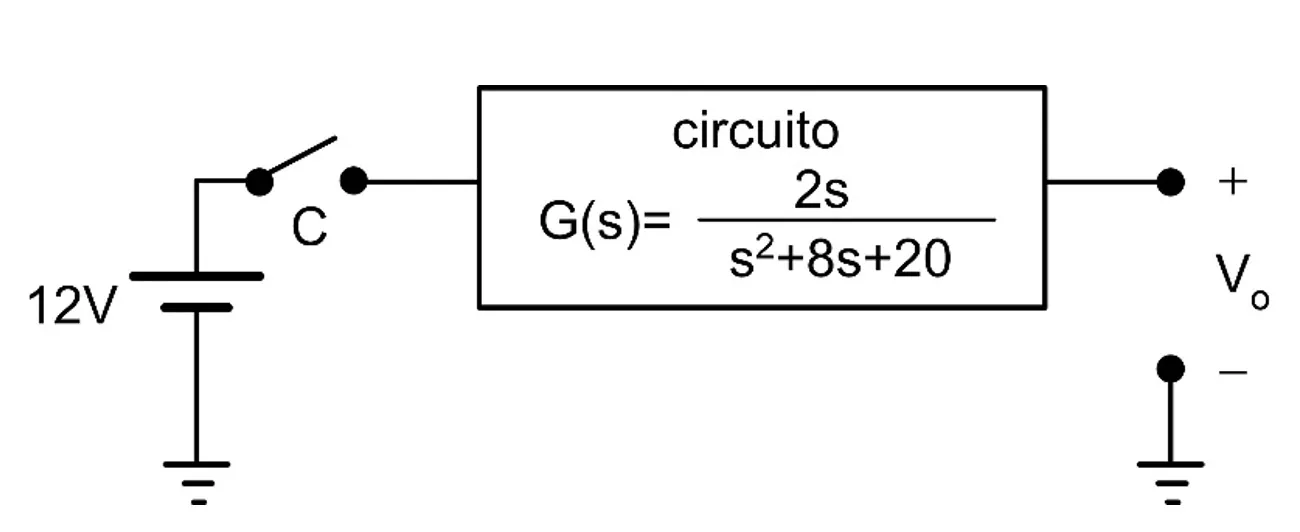

Seja G(s) a função de transferência de um circuito, que relaciona dois sinais de tensão, conforme apresentado na Figura a seguir.
Na entrada do circuito, é colocada uma fonte DC de 12V e a chave C. Em t = 0, a chave C é fechada.
Qual deverá ser a expressão matemática que representa a tensão Vo na saída do circuito, em volts, para t ≥ 0?
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Redes de Quarta e Quinta Geração (4G LTE e 5G NR)
Ano: 2023 Banca: FUMARC - Fundação Mariana Resende Costa Órgão: Assembleia Legislativa de Minas Gerais
Abaixo é reproduzido um texto sobre a 5ª geração dos sistemas de comunicações móveis (Cavalcanti et al 2018):
“No campo de motivações bem estabelecidas, destaca-se a necessidade, sempre presente, de ampliar a capacidade das redes de 4ª geração, para que as operadoras sejam capazes de servir com qualidade uma demanda por dados que se amplia exponencialmente, notadamente o tráfego de vídeo em dispositivos móveis”.
Dentro desse contexto, analise as afirmativas sobre os sistemas de 5ª geração:
I) Considerando a tendência de massificação do uso de dispositivos móveis entre humanos e entre máquinas, é possível que uma estação rádio base tenha que coordenar milhares de comunicações simultâneas.
II) Um fator chave para habilitar o sucesso das transmissões por rádio móvel nas faixas de frequências acima de 6 GHz (FR2) é o uso da tecnologia MIMO (multiple input, multiple output).
III) Com o objetivo de melhorar o desempenho dos terminais móveis nas aplicações de jogos on-line e de realidade aumentada, a nova tecnologia deve permitir a comunicação entre os terminais móveis com latência inferior a 1 µs.
Estão CORRETAS as afirmativas:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Radioenlaces: HF, VHF, UHF e SHF
Ano: 2023 Banca: Avança SP - Instituto Avança São Paulo Órgão: Prefeitura Municipal de Ubatuba
De acordo com a divisão do espectro radioelétrico, frequências e comprimento de onda, qual é o limite das faixas utilizadas em UHF (Ultra High Frequency)?
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2023 Banca: FUMARC - Fundação Mariana Resende Costa Órgão: Assembleia Legislativa de Minas Gerais
Um amplificador transistorizado pode ser construído em três diferentes configurações: base comum, coletor comum e emissor comum.
Analise as afirmativas abaixo sobre as configurações de circuitos amplificadores transistorizados.
I) O amplificador transistorizado na configuração emissor comum é o único em que a fase do sinal da saída está defasada 180º em relação à fase do sinal de entrada.
II) A configuração coletor comum é muito utilizada para o casamento de impedâncias.
III) Um amplificador transistorizado na configuração emissor comum, operando na região ativa, possui as junções base coletor e base emissor diretamente polarizadas.
IV) A configuração base comum apresenta um valor de impedância de entrada muito baixo e um valor de impedância de saída também muito baixo, sendo a configuração ideal para sinais de tensão de pequenas amplitudes.
Está CORRETO apenas o que se afirma em
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Principais Elementos de Uma Rede Telefônica
Ano: 2023 Banca: IBGP - Instituto Brasileiro de Gestão e Pesquisa Órgão: Corpo de Bombeiros Militar de Minas Gerais
Sobre as funções da central telefônica, analise as afirmativas a seguir:
I- Processamento da informação – o sistema monitora constantemente todas as linhas para detectar os pedidos de chamada. O atendimento implica na cessão de recursos para o completamento da chamada.
II- Envio de informação – ocorre sempre que o usuário se encontre ligado a outra central. A central de origem deve enviar, por exemplo, a informação de endereço para ser processada pela central de destino.
III- Recepção de informação – além dos sinais usuais de solicitação e término da chamada, a central ainda recebe outras informações como endereço da linha chamada e informações relativas a serviços de valor adicionado.
Está(ão) CORRETA(S) a(s) afirmativa(s):
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Análise de Sinais: Sinais Periódicos/Aperiódicos, Transmissão de Sinais e Sinais de Amostragem
Ano: 2023 Banca: Avança SP - Instituto Avança São Paulo Órgão: Prefeitura Municipal de Ubatuba
Um sinal pode ser definido como função de uma ou mais variáveis independentes e transporta informação a respeito de determinado sistema físico. Sinais podem ser unidimensionais ou multidimensionais.
Interprete as afirmativas a seguir e escreva verdadeiro (V) ou falso (F) e assinale a alternativa correta:
( ) Um sinal é dito unidimensional quando depende de apenas uma variável independente.
( ) Os sinais analógicos são contínuos no tempo mas possuem finitos valores instantâneos.
( ) Um sinal é dito multidimensional quando depende de mais de uma variável independente.
( ) Uma imagem pode ser representada matematicamente como função de duas coordenadas espaciais, sendo, portanto, unidimensional.
( ) Os sinais digitais apresentam variação discreta de amplitude e um número infinito de símbolos.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Modelos de Antenas: Dipolo, Curto e Meia Onda, Loop, Monopolo, Torre Irradiante, Yagi, entre Outras
Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

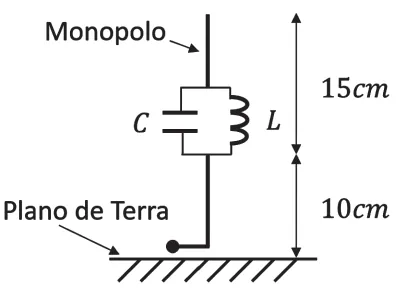

O circuito do tipo LC possibilita a operação em duas frequências distintas da antena tipo monopolo, como mostrado na Figura abaixo.
Considerando-se que as dimensões físicas do circuito LC, L = 10nH e C = \(\frac{400}{9\pi^2}\) pF, são desprezíveis, as frequências de operação, em MHz, dessa antena monopolo são, aproximadamente:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Diagramas de Blocos e de Bode
Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

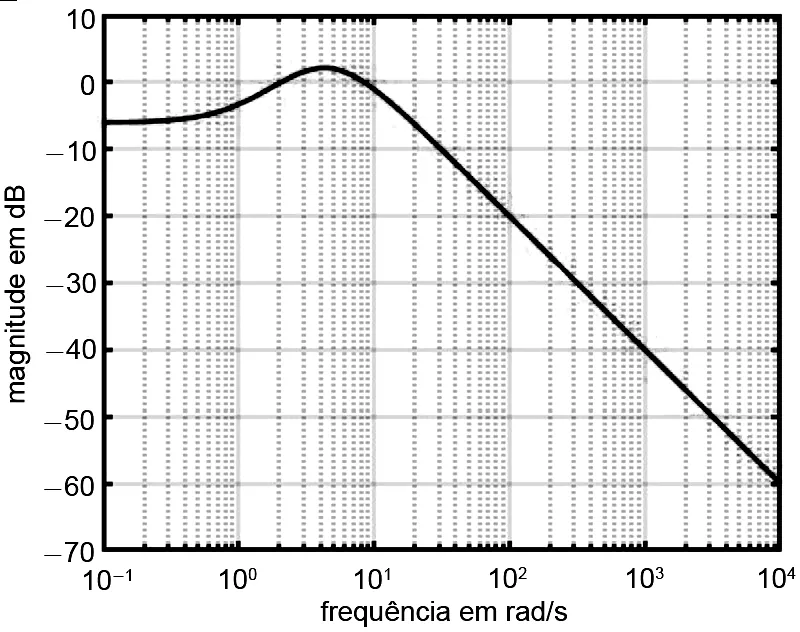

Na Figura a seguir, encontra-se o gráfico de módulo do diagrama de resposta em frequência de uma função de transferência racional, correspondente a um circuito.
O grau relativo de uma função de transferência racional é a diferença entre os graus dos polinômios do denominador e do numerador.
Analisando-se o gráfico e considerando-se a faixa de frequência apresentada, o grau relativo dessa função de transferência é de
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Arquitetura
Ano: 2023 Banca: IADES - Instituto Americano de Desenvolvimento Órgão: Secretaria de Estado de Educação do Distrito Federal
A respeito dos sistemas de telefonia móvel, julgue (C ou E) os itens a seguir.
A primeira geração de telefonia móvel, conhecida como 1G, foi introduzida na década de 1980 e era baseada em tecnologia analógica.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Propagação: de Superfície, Ionosférica e Troposférica
Ano: 2023 Banca: Avança SP - Instituto Avança São Paulo Órgão: Prefeitura Municipal de Ubatuba
A reflexão da onda em uma das camadas da ionosfera, que recebe o nome de onda ionosférica, ocorre na faixa de frequência de:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Aspectos de Sinalização e de Interconexão
Ano: 2023 Banca: Avança SP - Instituto Avança São Paulo Órgão: Prefeitura Municipal de Ubatuba
Um sistema de comutação poderá, além das funções de interconexão das entradas às saídas, realizadas nos acopladores ou seletores, executar também outras funções, exceto:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Parâmetros de Antenas (Largura de Banda, Ganho, Diretividade, Polarização, Área Efetiva)
Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A
O espaço ao redor de uma antena é normalmente dividido em 3 regiões: Região de Campo Próximo Reativo, Região de Campo Próximo Radiante (ou Região de Fresnel) e Região de Campo Distante (ou Região de Fraunhofer).
A Região de Campo Distante apresenta as seguintes características:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Propagação: de Superfície, Ionosférica e Troposférica
Ano: 2023 Banca: CRS PMMG - CRS - Polícia Militar de Minas Gerais Órgão: Polícia Militar de Minas Gerais
Relativo a propagação de ondas eletromagnéticas, conteúdo de Telecomunicações, marque a alternativa INCORRETA:
