36.872 questões encontradas
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2022 Banca: MAR - Marinha do Brasil Órgão: Marinha do Brasil

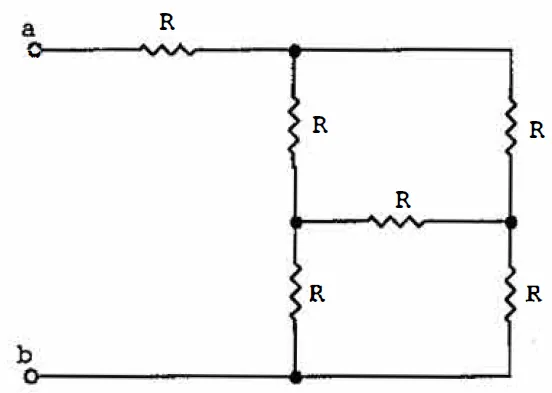

Observe o circuito abaixo.
Calcule a resistência equivalente RT entre os terminais a e b do circuito acima e assinale a opção correta.
Dado: R = 5 \(\Omega\)
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2022 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Científica do Amapá
.
.

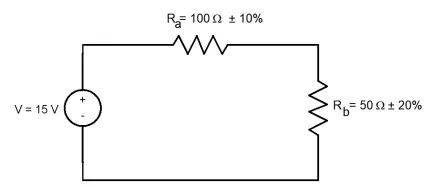

Considerando as faixas de erro dos resistores contidos no circuito representado na figura precedente, é correto afirmar que a
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Fibras Ópticas
Ano: 2023 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Instituto Brasileiro de Geografia e Estatística
Hugo é supervisor de pesquisas e observou que os serviços de telecomunicação do IBGE podem ser executados por meio de cabos coaxiais ou fibras óticas. Hugo constatou que, quando se utilizam fibras óticas em vez de cabos coaxiais, ocorre uma:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Análise de Sinais: Sinais Periódicos/Aperiódicos, Transmissão de Sinais e Sinais de Amostragem
Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

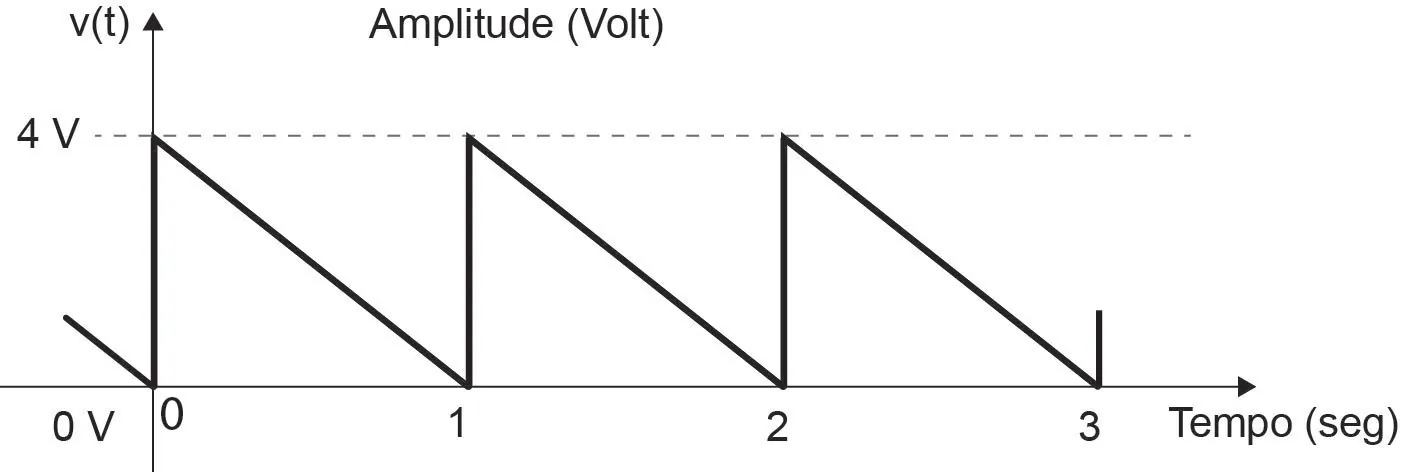

A Figura a seguir mostra a visão de uma tela de osciloscópio onde se observa uma forma de onda de tensão de um sinal periódico do tipo Dente de Serra. Os valores de amplitude e de tempo estão expostos no gráfico.
O valor eficaz é calculado pela expressão \(\vee_{ef}^2=\frac{1}{T}\int_0^T\left[v\left(t\right)\right]^2\) dt, onde T é Período do sinal.
O valor eficaz, em volts, desse sinal de tensão é
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Microcontroladores
Ano: 2023 Banca: FUMARC - Fundação Mariana Resende Costa Órgão: Assembleia Legislativa de Minas Gerais
A STMicroelectronics é uma empresa europeia de semicondutores que tem, em sua linha de produtos, a família STM32 de microcontroladores, que trabalha com palavra (word) de 32 bits. Um determinado microcontrolador dessa família tem uma memória de programa de 64 kword.
A quantidade total de bits nessa memória de programa é
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Ondas Eletromagnéticas
Ano: 2023 Banca: FUNDEP Gestão de Concursos Órgão: Companhia Energética de Minas Gerais
As ondas eletromagnéticas são essenciais para as telecomunicações, permitindo a transmissão rápida e eficiente de informações por meio de longas distâncias, possibilitando a conectividade global.
Com relação à propagação de ondas eletromagnéticas, assinale a alternativa correta.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A
Uma balança digital entrega na sua saída um número de três bits — X2 X1 X0 —, que representa, em base binária, o valor inteiro da massa M depositada em sua bandeja, onde X2 é o bit mais significativo, e X0 , o menos significativo. Os sinais digitais X2 , X1 e X0 são aplicados a um circuito lógico combinacional, conforme ilustrado na Figura abaixo, que deve produzir Y = 1 na saída, apenas quando a massa M apresentar 1, 3 ou 5 kg.
Dessa forma, o circuito lógico combinacional que executa a função desejada para essa balança é dado por:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Perdas em Transmissão
Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Centro de Tecnologia da Informação e Comunicação do Rio Grande do Sul

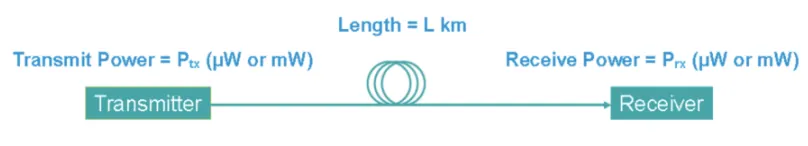

Na Figura 6 abaixo, temos um diagrama de transmissão e recepção utilizando uma fibra óptica com comprimento de 10 km, Pin = 10𝜇W e Pout = 6𝜇W. Sabendo que log 10 = 1 e log 6 = 0,7782, qual seria a perda, em dB/Km, desse enlace?
Figura 6
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Modelos de Antenas: Dipolo, Curto e Meia Onda, Loop, Monopolo, Torre Irradiante, Yagi, entre Outras
Ano: 2023 Banca: IBGP - Instituto Brasileiro de Gestão e Pesquisa Órgão: Corpo de Bombeiros Militar de Minas Gerais
Em relação à Antena de Laço (Loop), é CORRETO afirmar que:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Fibras Ópticas
Ano: 2023 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Centro de Tecnologia da Informação e Comunicação do Rio Grande do Sul

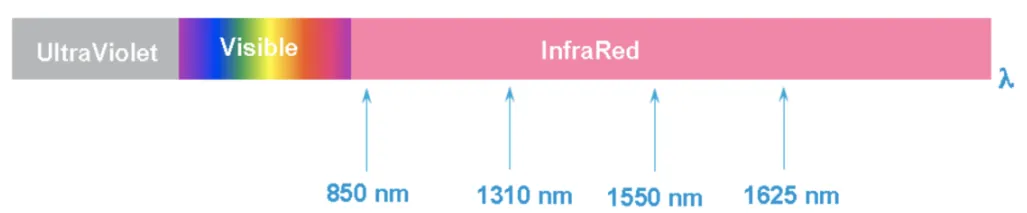

Observando os quatro comprimentos de ondas apresentados na Figura 5 abaixo, podemos informar que possuem regiões com atenuações reduzidas em fibras ópticas comerciais, respectivamente, em:
Figura 5
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Arquitetura
Ano: 2023 Banca: IADES - Instituto Americano de Desenvolvimento Órgão: Secretaria de Estado de Educação do Distrito Federal
A respeito dos sistemas de telefonia móvel, julgue (C ou E) os itens a seguir.
As redes de telefonia móvel são compostas por células, que são grandes áreas geográficas assistidas por uma estação rádio-base.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Meios de Transmissão
Ano: 2023 Banca: IBGP - Instituto Brasileiro de Gestão e Pesquisa Órgão: Corpo de Bombeiros Militar de Minas Gerais
Sobre as características da transmissão por canal guiado na rede telefônica, assinale V para as afirmativas verdadeiras e F para as falsas.
( ) Permite o confinamento da onda eletromagnética do transmissor ao receptor através da guia.
( ) É inadequado para áreas de campo eletromagnético intenso.
( ) A atenuação independe da frequência, tipo e dimensão do material guia.
( ) Possibilita contornar obstáculos.
( ) Não há a necessidade de casamento de impedâncias para evitar perdas por reflexão.
Assinale a alternativa que apresenta a sequência CORRETA:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2023 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Companhia de Informática de Jundiaí
Deseja-se projetar um circuito sintonizador RLC série, de forma que sua frequência de ressonância seja de 100 MHz. Se a resistência do circuito é 150 Ω e a indutância da bobina é 500 nH, qual deve ser aproximadamente a capacitância do capacitor empregado? Considere π ≈ 3.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Redes de Quarta e Quinta Geração (4G LTE e 5G NR)
Ano: 2023 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Defensoria Pública do Estado de São Paulo
No Brasil, o serviço de telefonia móvel de quarta geração (4G) utiliza as seguintes faixas de frequência (valores em megahertz):
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Sistemas de Comunicação Digitais, Transmissão e Recepção de Sinais Digitais
Ano: 2023 Banca: FUMARC - Fundação Mariana Resende Costa Órgão: Assembleia Legislativa de Minas Gerais
Um sinal analógico pode ser multiplexado no tempo para otimizar a ocupação de banda no meio de transmissão. Para realizar a transmissão de um sinal na forma digital, o sinal analógico deve ser digitalizado.

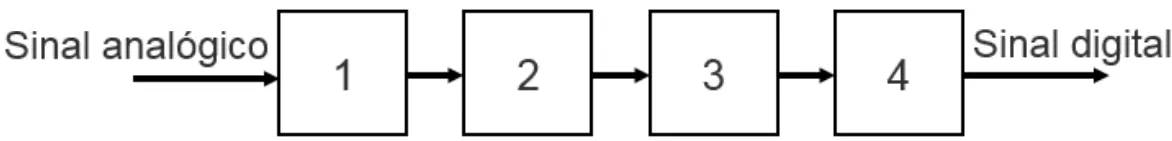

Abaixo é mostrado um diagrama em blocos com as quatro etapas pelas quais um sinal analógico deve passar, até estar pronto para ser transmitido digitalmente.
Para o sinal digital ser gerado corretamente, as etapas 1, 2, 3 e 4 são, respectivamente
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Arquitetura
Ano: 2023 Banca: Avança SP - Instituto Avança São Paulo Órgão: Prefeitura Municipal de Ubatuba
Dentre os principais grupos de componentes que formam a arquitetura da rede GSM, qual é a parte responsável pelas conexões de radiofrequência da estação móvel para o sistema de comutação?
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Redes de Segunda e Terceira Geração (2G e 3G)
Ano: 2023 Banca: FUMARC - Fundação Mariana Resende Costa Órgão: Assembleia Legislativa de Minas Gerais
Dentre as redes de telefonia móvel de 2ª geração, a tecnologia que se tornou a mais utilizada em todo o mundo foi a GSM. No Brasil, a tecnologia foi introduzida em 2002 e foi a mais utilizada por mais de 10 anos. A técnica de múltiplo acesso utilizada no sistema GSM era mista FDMA (Frequency Division Multiple Access) e TDMA (Time Division Multiple Access), com canais de RF de 200 kHz. Cada canal de RF era dividido no tempo (time slots) na técnica TDM.
Quantos time slots eram disponibilizados em um canal de RF no sistema GSM padrão?
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Sistemas de Numeração e Códigos
Ano: 2023 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Defensoria Pública do Estado de São Paulo
Em eletrônica digital e computação, é muitas vezes necessário escrever números em diferentes bases para representá-los. Seja a um número natural com a ≥ 2. Então, escrevendo-se o número a3 + a2 na base a obtém-se
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Filtros e Fontes/Geradores de Sinais
Ano: 2023 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Companhia de Informática de Jundiaí

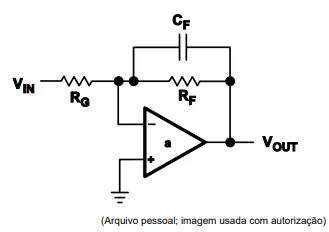

Considere o circuito da figura a seguir em que o amplificador operacional é ideal.
Assinale a alternativa em que se apresenta corretamente o tipo de função de transferência implementada por este circuito e o seu ganho em DC, ou seja, no limite de baixas frequências.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Parâmetros de Antenas (Largura de Banda, Ganho, Diretividade, Polarização, Área Efetiva)
Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A
As antenas possuem diversos parâmetros que as caracterizam e que variam de acordo com as suas dimensões elétricas. Uma antena do tipo dipolo teve seu comprimento variado desde o de um dipolo infinitesimal até o de um dipolo de onda cheia, no qual o comprimento físico do dipolo é igual ao comprimento de onda do sinal transmitido.
Para esse dipolo, o parâmetro que cresceu monotonicamente, na medida em que o comprimento elétrico foi aumentado, foi a
