Questão 921
ID 3476931

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Correção do Fator de Potência

Ano: 2022 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Centrais Elétricas de Santa Catarina S.A.

Uma determinada instalação apresenta potência ativa de 100 kW relativa a um grupo de motores com carga constante e com acionamento direto, podendo-se desprezar as componentes harmônicas da corrente de carga. Qual é a injeção de energia reativa necessária para elevar o fator de potência para 97%, sabendo-se que o fator de potência da carga é 80%?
Alternativas da questão 3476931
- Alternativa A:
  50 kvar
- Alternativa B:
  86 kvar
- Alternativa C:
  75 kvar
- Alternativa D:
  100 kvar
- Alternativa E:
  150 kvar
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 922
ID 3476929

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Modulação/Demodulação em Amplitude

Ano: 2022 Banca: FGV - Fundação Getúlio Vargas Órgão: Senado Federal

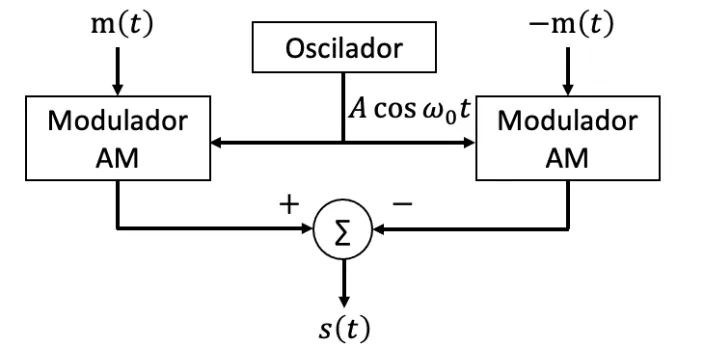

Deseja-se modular um sinal m(t) utilizando o modulador abaixo, composto de dois moduladores AM idênticos, um oscilador na frequência angular ω₀ e um somador ideal.
A saída s(t) é um sinal modulado em
Alternativas da questão 3476929
- Alternativa A:
  AM/SSB.
- Alternativa B:
  AM/VSB.
- Alternativa C:
  AM/DSB.
- Alternativa D:
  AM/DSB/SC.
- Alternativa E:
  QAM.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 923
ID 3476919

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Fibras Ópticas

Ano: 2022 Banca: MAR - Marinha do Brasil Órgão: Marinha do Brasil

Com relação ás fibras ópticas, assinale a opção que completa corretamente as lacunas da sentença abaixo:
Fibras ópticas são ______ cilíndricos por meio dos quais são propagadas ondas eletromagnéticas em seu interior cujos comprimentos de onda se encontram dentro do espectro da luz visível. Tal efeito se deve ao fenômeno da ____ interna ____ dessas ondas.
Alternativas da questão 3476919
- Alternativa A:
  guias de onda/ difração / parcial
- Alternativa B:
  guias elétricos / reflexão / parcial
- Alternativa C:
  guias de onda/ reflexão / total
- Alternativa D:
  guias de onda / reflexão/ parcial
- Alternativa E:
  guias elétricos / difração/ total
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 924
ID 3476896

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Fontes, Retificadores e Inversores Estáticos

Ano: 2022 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Centrais Elétricas de Santa Catarina S.A.

Considerando os sistemas de alimentação para sistemas de telecomunicações, assinale a alternativa que não corresponde a um sistema de alto desempenho e qualidade.
Alternativas da questão 3476896
- Alternativa A:
  Devem ter retificadores controlados em baixa frequência.
- Alternativa B:
  Devem gerar baixos níveis de interferência eletromagnética.
- Alternativa C:
  Devem aliar elevado rendimento a baixo peso e volume.
- Alternativa D:
  Devem emitir baixos (ou nenhum) ruídos audíveis.
- Alternativa E:
  Devem eliminar variações periódicas quanto à tensão de saída.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 925
ID 3476883

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Propagação: de Superfície, Ionosférica e Troposférica

Ano: 2022 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Amazônia Azul Tecnologias de Defesa S.A.

Existem diversos tipos de propagação eletromagnética. Um tipo de propagação útil para sistemas de radiodifusão em frequências abaixo de 3 MHz, empregando polarização vertical, é aquele em que uma parcela do campo irradiado se propaga ao longo do contorno da Terra, seguindo sua estrutura física, como se estivesse confinada. Esse tipo de propagação é conhecido como:
Alternativas da questão 3476883
- Alternativa A:
  onda de superfície.
- Alternativa B:
  onda ionosférica.
- Alternativa C:
  onda troposférica.
- Alternativa D:
  onda refletida.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 926
ID 3476881

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha

Ano: 2022 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Científica do Amapá

.

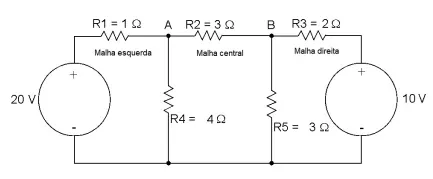

Considerando o circuito representado na figura precedente, assinale a opção correta.
Alternativas da questão 3476881
- Alternativa A:
  A potência dissipada no resistor R3 é maior que 2 W.
- Alternativa B:
  O módulo da corrente que percorre a malha à esquerda, no sentido horário, é igual a 0,8 A.
- Alternativa C:
  A tensão entre os pontos A e B é igual a 6 V.
- Alternativa D:
  A corrente que passa pelo resistor R5 é igual a 5,6 A.
- Alternativa E:
  A potência dissipada no resistor R4 é menor que 50 W.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 927
ID 3476880

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Potência: Instantânea, Ativa, Reativa, Aparente e Complexa

Ano: 2022 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

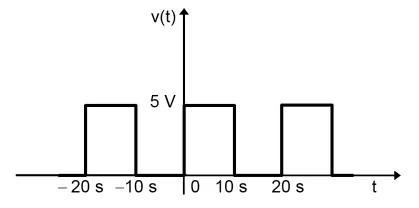

A Figura a seguir mostra um sinal v(t), periódico no tempo, formando um trem de pulsos retangulares de tensão, em volts, onde a variável T é definida como o período.
A potência média desse sinal, quando aplicado a um resistor unitário, é calculada pela integral definida no intervalo de um período [ T ], dada a seguir:
\(p_m=\frac{1}{T}\int_0^T\left[v\left(t\right)\right]^2dt\)
Considerando-se os dados mostrados na Figura, o valor da potência média deste sinal, em watts, é
Alternativas da questão 3476880
- Alternativa A:
  50,00
- Alternativa B:
  25,00
- Alternativa C:
  20,00
- Alternativa D:
  12,50
- Alternativa E:
  6,25
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 928
ID 3476877

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Ondas Eletromagnéticas

Ano: 2022 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Amazônia Azul Tecnologias de Defesa S.A.

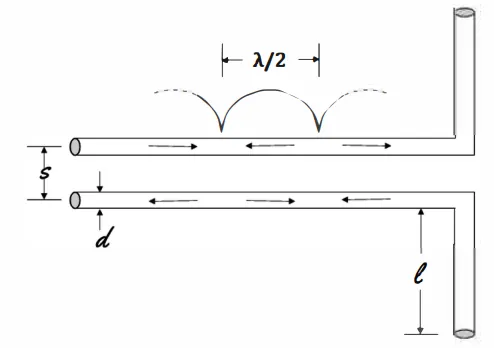

O lugar geométrico dos pontos de mesma fase de um campo irradiado é conhecido como frente de onda. Quando essa superfície equifásica apresenta formato plano, pode ser descrita pela equação \(\omega t - \beta Z= constante\) , em que \(\omega\) é a frequência angular, \(\beta\) é o fator de fase, t é o tempo e z é a direção em que o campo eletromagnético se desloca. De posse dos parâmetros de condutividade elétrica \(\sigma\) , permeabilidade magnética µ e permissividade elétrica , a velocidade de fase \(v_p\) pode ser representada pela expressão geral:
\(v_p\ =\\) \(\left\{\sqrt{\frac{\mu\varepsilon}{2}\left[\sqrt{1\ +\left(\frac{\sigma}{\omega\varepsilon}\right)^{^2}}+1\right]}\right\}\)
Com base nessa equação, é possível encontrar um valor constante de velocidade de fase, \(vp=\frac{1}{\sqrt{\mu\varepsilon}}\) , em que as frentes de onda de todas as frequências se propagam com a mesma velocidade. Nessas condições, esses meios são conhecidos como:
Alternativas da questão 3476877
- Alternativa A:
  condutores perfeitos.
- Alternativa B:
  condutores reais.
- Alternativa C:
  dielétricos reais.
- Alternativa D:
  dielétricos perfeitos.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 929
ID 3476875

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Análise de Sinais: Sinais Periódicos/Aperiódicos, Transmissão de Sinais e Sinais de Amostragem

Ano: 2022 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Científica do Amapá

Considere os três sinais no domínio do tempo medidos em volts.
\(s_{1}(t)=2.\sqrt{2}.sen(20.t)\)
\(s_{2}(t)=10.sen(50.t+25°)\)
\(s_{3}(t)=3.sen(100.t-90°)\)
Considere, ainda, que esses três sinais foram inseridos em um circuito somador, o que resultou em um sinal v_s(t).
Com base nessas considerações, é correto afirmar que o(a)
Alternativas da questão 3476875
- Alternativa A:
  valor da amplitude eficaz do sinal _S1 é igual a 2 \(\sqrt{2}\) V.
- Alternativa B:
  valor da frequência do sinal S₂ é igual a 50 Hz.
- Alternativa C:
  valor da amplitude eficaz do sinal _S1 é igual a 2 \(\sqrt{2}\) V.
- Alternativa D:
  período do sinal S₃é igual a 2 / 50 segundos.
- Alternativa E:
  defasagem, em fase, entre os sinais S₂ e S₃ é igual a 65.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 930
ID 3476872

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Redes Ópticas Passivas (PON, GPON, EPON, FTTH)

Ano: 2022 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Amazônia Azul Tecnologias de Defesa S.A.

A especificação ITU-T G.984.1 determina as distâncias lógica e física máximas alcançáveis entre a ONU /ONT e a OLT, em uma rede GPON. Essas distâncias máximas (lógica e física) são, respectivamente:
Alternativas da questão 3476872
- Alternativa A:
  50 km, 20 km.
- Alternativa B:
  60 km, 30 km.
- Alternativa C:
  60 km, 20 km.
- Alternativa D:
  50 km, 10 km.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 931
ID 3476871

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Respostas no Domínio do Tempo e da Frequência

Ano: 2022 Banca: Fundação CESGRANRIO Órgão: Eletrobrás Eletronuclear

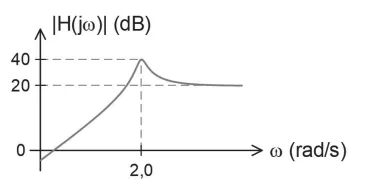

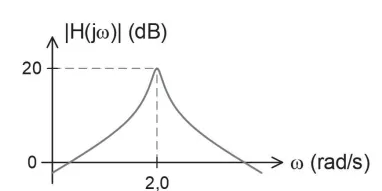

A função de transferência H(s) de um filtro linear e invariante no tempo é expressa pela seguinte razão de polinômios:
\(H\left(s\right)=\frac{10\left(s^2+4\right)}{s^2+0,2s\ +\ 4}\)

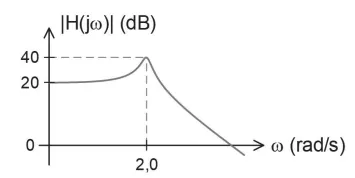

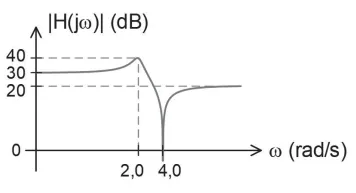

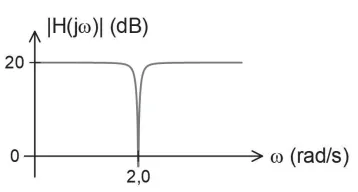

Dessa forma, qual é o aspecto do gráfico do módulo da resposta em frequência desse filtro?
Alternativas da questão 3476871
- Alternativa A:
- Alternativa B:
- Alternativa C:
- Alternativa D:
- Alternativa E:
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 932
ID 3476869

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

Ano: 2022 Banca: MAR - Marinha do Brasil Órgão: Marinha do Brasil

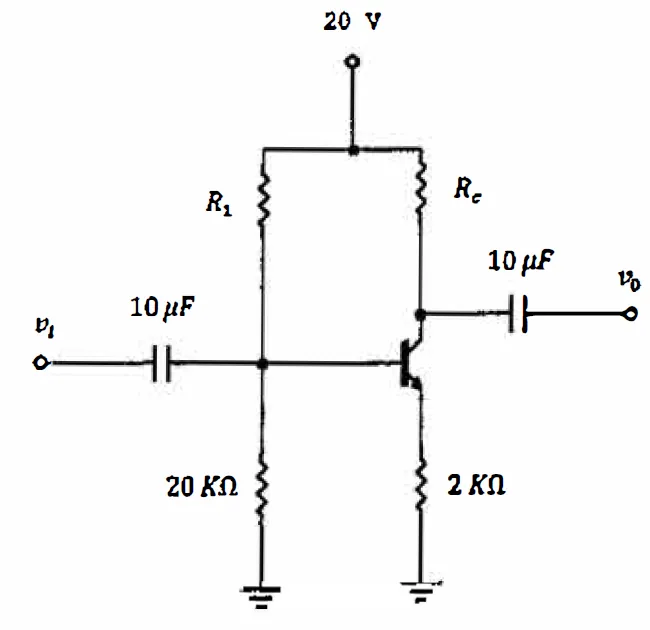

Considere o circuito abaixo.
Sabendo que a corrente no coletor ( \(I_c\) ) é igual a 2,15 mA e a tensão entre coletor e emissor ( \(V_{CE}\) ) é igual a 9,25 V, calcule os valores de R₁ e R_c e assinale a opção correta.
Dados: \(I_c\) \(\cong\) \(I_E\)
Alternativas da questão 3476869
- Alternativa A:
  R₁ = 60 K \(\Omega\) ;R_c = 3 K \(\Omega\)
- Alternativa B:
  R₁ = 20 K \(\Omega\) ;R_c = 2 K \(\Omega\)
- Alternativa C:
  R₁ = 35 K \(\Omega\) ;R_c = 2,5 K \(\Omega\)
- Alternativa D:
  R₁ = 42 K \(\Omega\) ;R_c = 2 K \(\Omega\)
- Alternativa E:
  R₁ = 35 K \(\Omega\) ;R_c = 1,5 K \(\Omega\)
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 933
ID 3476866

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha

Ano: 2022 Banca: MAR - Marinha do Brasil Órgão: Marinha do Brasil

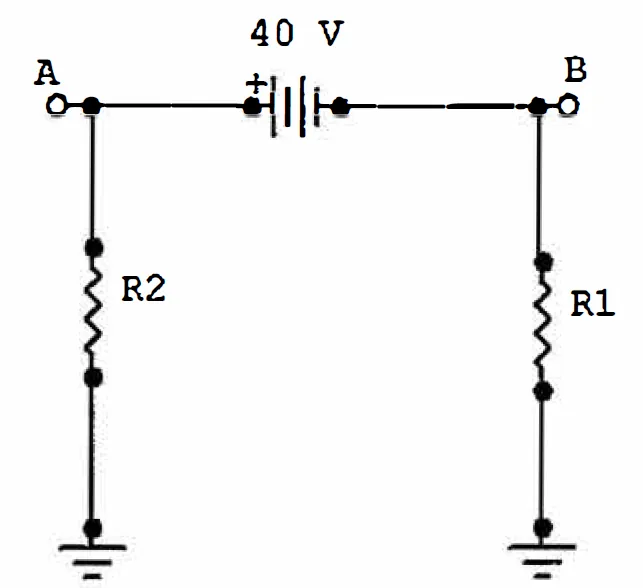

Observe o circuito abaixo.
Calcule a tensão nos pontos A e B em relação ao terra no circuito acima e marque a opção correta.
Dados: R1 = 15 \(\Omega\) ; e
-------R2 = 5 \(\Omega\) .
Alternativas da questão 3476866
- Alternativa A:
  V_A = 10V; V_B = -30V
- Alternativa B:
  V_A = -10V; V_B = 30V
- Alternativa C:
  V_A= 40V; V_B = -40V
- Alternativa D:
  V_A= 15V; V_B = -25V
- Alternativa E:
  V_A = -15V; V_B = 25V
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 934
ID 3476854

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Redes de Segunda e Terceira Geração (2G e 3G)

Ano: 2022 Banca: QUADRIX - Instituto Quadrix Órgão: Secretaria de Estado de Educação do Distrito Federal

Acerca de fundamentos de sistemas de telecomunicações e assuntos correlatos, julgue os itens 75 e 76.

O sistema de controle de potência em sistemas celulares com base em CDMA consegue controlar dinamicamente a potência transmitida em uma estação móvel a partir da estação rádio base em uma célula, de modo que, se a quantidade de usuários aumentar de forma simultânea a uma estação rádio base, a potência emitida em cada usuário diminuirá, para que a relação sinal/ruído fique dentro dos níveis adequados.
Alternativas da questão 3476854
- Alternativa :
  Certo
- Alternativa :
  Errado
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 935
ID 3476847

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Principais Elementos de Uma Rede Telefônica

Ano: 2022 Banca: INSTITUTO UNIFIL Órgão: Prefeitura Municipal de Paranacity

Assinale a alternativa que preenche corretamente a lacuna.
O PABX é um(a) _______________. De um modo simplificado, o aparelho conecta-se diretamente à uma operadora de telefonia, da mesma maneira que um telefone comum. O diferencial é que ele permite a conexão direta com outras linhas internas, inclusive sem fio, por meio de ramais.
Alternativas da questão 3476847
- Alternativa A:
  linha telefônica
- Alternativa B:
  central telefônica
- Alternativa C:
  operadora de telefonia
- Alternativa D:
  ramal telefônico
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 936
ID 3476843

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Fibras Ópticas

Ano: 2022 Banca: FGV - Fundação Getúlio Vargas Órgão: Senado Federal

A dispersão é um dos principais fenômenos limitadores da taxa de transmissão em fibras ópticas. Em relação aos diferentes modos de propagação, existem três tipos de fibras ópticas diferentes: multimodo índice degrau, multimodo índice gradual, e monomodo. Uma dessas três fibras não possui o que se chama de dispersão intermodal e, portanto, apresenta o menor valor possível de dispersão total.
Sabendo disso, assinale a opção que apresenta, respectivamente, a fibra que possui dispersão intermodal, porém de menor valor, e a fibra com menor dispersão total.
Alternativas da questão 3476843
- Alternativa A:
  Multimodo índice degrau e multimodo índice gradual.
- Alternativa B:
  Multimodo índice degrau e monomodo.
- Alternativa C:
  Multimodo índice gradual e multimodo índice degrau.
- Alternativa D:
  Multimodo índice gradual e monomodo.
- Alternativa E:
  Monomodo e monomodo.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 937
ID 3476842

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Modelos Equivalentes e Realimentação

Ano: 2022 Banca: Instituto Consulplan Órgão: Parque Tecnológico Itaipu

O Teorema de Thevénin é um dos mais importantes da teoria de circuitos, pois permite lidar com circuitos reais complexos a partir somente do “efeito final que ele gera”. Isso significa que não é necessário lidar diretamente com o circuito real, mas somente medir qual a tensão e a resistência que há entre os seus terminais de saída. Isso permite, ainda, desenvolver um modelo de circuito equivalente de uma só malha, extremamente fácil de analisar. Por conta disso, ele é muito utilizado na determinação de parâmetros importantes de vários circuitos. Por exemplo, um parâmetro fundamental dos amplificadores é a sua impedância de saída. A saída de um amplificador pode ser vista, segundo o Teorema de Thevénin, como uma fonte de tensão real, onde a impedância interna dessa fonte equivalente seria a impedância de saída do amplificador. Considere a seguinte estratégia para determinar a impedância de saída de um amplificador de tensão: medir a tensão na saída do amplificador em circuito aberto e depois aplicar um potenciômetro na saída e variá-lo até que a tensão na saída com o potenciômetro tenha metade da amplitude na situação inicial. Ao retirar o potenciômetro do circuito e medi-lo, busca-se ter uma estimativa da impedância de saída do amplificador. Mais especificamente ela será:
Alternativas da questão 3476842
- Alternativa A:
  O valor do potenciômetro.
- Alternativa B:
  Metade do valor do potenciômetro.
- Alternativa C:
  O dobro do valor do potenciômetro.
- Alternativa D:
  Um quarto do valor do potenciômetro.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 938
ID 3476831

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Modelos de Antenas: Dipolo, Curto e Meia Onda, Loop, Monopolo, Torre Irradiante, Yagi, entre Outras

Ano: 2022 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Amazônia Azul Tecnologias de Defesa S.A.

A figura a seguir representa uma antena filamentar delgada, sendo \(\lambda\) o comprimento de onda, l o comprimento de cada braço, s a distância entre os filamentos e d o diâmetro do filamento. A onda viajante refletida, ao ser combinada com a onda viajante incidente, forma um padrão de onda senoidal puramente estacionária em cada fio. Esta é a geometria da antena dipolo, conhecida também como antena de onda estacionária:
Para evitar significativa interferência e efeitos de cancelamento no diagrama de radiação total da antena em questão, é preciso garantir a condição:
Alternativas da questão 3476831
- Alternativa A:
  l menor que \(\lambda\) .
- Alternativa B:
  l maior que \(\lambda\) .
- Alternativa C:
  d muito menor que \(\lambda\) .
- Alternativa D:
  s muito menor que \(\lambda\) .
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 939
ID 3476827

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Resposta em Frequência

Ano: 2022 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Amazônia Azul Tecnologias de Defesa S.A.

Circuitos ressonantes em série e em paralelo são usados em receptores de rádio ou TV para sintonizar e separar o sinal de áudio da portadora de radiofrequência. Um circuito que pode ser utilizado como sintonizador AM está na figura abaixo:
Considerando-se a faixa de transmissão AM entre 600 kHz e 1.200 kHz, bem como o valor de indutância L = 1µ Henry, o menor intervalo da capacitância do capacitar variável será projetado entre:
Alternativas da questão 3476827
- Alternativa A:
  C₁ = 17,6 \(\eta\) F e C₂ = 86,9 \(\eta\) F
- Alternativa B:
  C₁ = 9,9 \(\eta\) F e C₂ = 70,3 \(\eta\) F
- Alternativa C:
  C₁ = 17,6 \(\eta\) F e C₂ = 70,3 \(\eta\) F
- Alternativa D:
  C₁ = 9,9 \(\eta\) F e C₂ = 86,9 \(\eta\) F
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos
Questão 940
ID 3476825

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assuntos: Redes Ópticas Passivas (PON, GPON, EPON, FTTH)

Ano: 2022 Banca: SELECON - Instituto Nacional de Seleções e Concursos Órgão: Amazônia Azul Tecnologias de Defesa S.A.

De acordo com a especificação ITU-T G.984.1 (03/2008), que apresenta as características gerais da Rede Óptica Passiva Gigabit (GPON), essa rede identifica duas combinações de taxas de transmissão. Essas combinações são as seguintes:
Alternativas da questão 3476825
- Alternativa A:
  1.2 Gbps upstream, 2.4 Gbps downstream; e 2.4 Gbps upstream, 1.2 Gbps downstream.
- Alternativa B:
  2.4 Gbps upstream, 2.4 Gbps downstream; e 1.2 Gbps upstream, 1.2 Gbps downstream.
- Alternativa C:
  1.2 Gbps upstream, 1.2 Gbps downstream; e 2.4 Gbps upstream, 1.2 Gbps downstream.
- Alternativa D:
  1.2 Gbps upstream, 2.4 Gbps downstream; e 2.4 Gbps upstream, 2.4 Gbps downstream.
Marque uma alternativa acima antes de responder.

Clique numa alternativa para tentar de novo.
Estatísticas Cadernos

Banco de Questões

Questões de Engenharia Elétrica e Engenharia Eletrônica

Continue estudando na plataforma
