1. Questão 861

   ID 3477311

   Disciplina: Engenharia Elétrica e Engenharia Eletrônica

   Assunto: Fibras Ópticas

   Ano: 2018 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Centrais Elétricas de Santa Catarina S.A.

   ---

   Considere um sistema de transmissão por fibra ótica com as seguintes especificações:

   1. potência de saída do transmissor (LED): 1 mW.
   2. sensibilidade do receptor: 1 µW.
   3. comprimento do cabo: 5 km.
   4. atenuação do cabo: 3 dB/km.
   5. 4 conectores, cada um atenuando o sinal de 0,75 dB.
   6. perda devido à conexão LED-conector: 1 dB.
   7. perda devido à conexão conector-fotodetector: 1 dB.
   8. perda adicional (fator de segurança): 10 dB.

   Determine a potência recebida em Watts.

   Alternativas da questão 3477311

   • A Alternativa A:

     0,1 µW

   • B Alternativa B:

     1 µW

   • C Alternativa C:

     10 µW

   • D Alternativa D:

     ( \(\frac{3}{10}\) ^1,5) µW

   • E Alternativa E:

     ( \(\frac{30}{10}\) ^1,5 ) µW

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

2. Questão 862

   ID 3477306

   Disciplina: Engenharia Elétrica e Engenharia Eletrônica

   Assuntos: Propagação: de Superfície, Ionosférica e Troposférica

   Ano: 2018 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Centrais Elétricas de Santa Catarina S.A.

   ---

   Analise as afirmativas abaixo sobre propagação de ondas de rádio.

   1. A relação entre o campo elétrico e o campo magnético de uma onda em um dado meio corresponde à impedância intrínseca do meio, a qual é puramente resistiva (real) para um meio sem perdas.

   2. Para uma onda esférica no espaço livre, os campos elétrico e magnético decaem com a distância e a densidade de potência decai com o quadrado da distância.

   3. A variação do índice de refração na troposfera pode fazer com que uma onda de rádio não se propague em linha reta, o que pode ser usado para aumentar o alcance de um enlace.

   4. Na faixa VHF, usada em transmissões de rádio FM, tem-se reflexão na ionosfera. Nesse caso, para uma dada hora do dia, o alcance pode ser controlado através do ajuste do ângulo de incidência da onda na ionosfera.

   Assinale a alternativa que indica todas as afirmativas corretas.

   Alternativas da questão 3477306

   • A Alternativa A:

     São corretas apenas as afirmativas 1 e 2

   • B Alternativa B:

     São corretas apenas as afirmativas 2 e 4.

   • C Alternativa C:

     São corretas apenas as afirmativas 3 e 4.

   • D Alternativa D:

     São corretas apenas as afirmativas 1, 2 e 3.

   • E Alternativa E:

     São corretas apenas as afirmativas 1, 2 e 4.

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

3. Questão 863

   ID 3477301

   Disciplina: Engenharia Elétrica e Engenharia Eletrônica

   Assunto: Arquitetura

   Ano: 2018 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Centrais Elétricas de Santa Catarina S.A.

   ---

   Dentre as técnicas utilizadas para melhorar a cobertura e a capacidade de um sistema celular, destaca-se a setorização.

   Essa técnica se caracteriza por dividir as células congestionadas:

   Alternativas da questão 3477301

   • A Alternativa A:

     em células menores, cada uma com sua própria estação rádio base, reduzindo a altura da antena, bem como a potência do transmissor.

   • B Alternativa B:

     em células menores, colocando as estações rádio base nos cantos dos hexágonos correspondente à cada célula.

   • C Alternativa C:

     trocando as antenas omnidirecionais por antenas direcionais, diminuindo, assim, a interferência cocanal e, por conseguinte, aumentando o desempenho do sistema.

   • D Alternativa D:

     utilizando antenas omnidirecionais para criar diversos setores na mesma célula e, assim, diminuir a razão sinal-interferência.

   • E Alternativa E:

     utilizando antenas omnidirecionais, cada uma irradiando para dentro da própria célula numa angulação de 120°, de maneira a criar 3 setores independentes.

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

4. Questão 864

   ID 3477297

   Disciplina: Engenharia Elétrica e Engenharia Eletrônica

   Assunto: Arquitetura

   Ano: 2018 Banca: FUMARC - Fundação Mariana Resende Costa Órgão: Companhia Energética de Minas Gerais

   ---

   Sobre um sistema de telefônica móvel básico, NÃO é correto afirmar:

   Alternativas da questão 3477297

   • A Alternativa A: É sempre necessário que o terminal móvel esteja em visada com uma estação rádio base (ERB), por isso é necessário instalar várias ERB’s espalhadas pela cidade.
   • B Alternativa B: Em um sistema de telefonia móvel celular, para manter uma chamada em curso enquanto o usuário muda de uma célula para outra, é utilizado um procedimento pelo sistema denominado de handoff ou handover.
   • C Alternativa C: Em um sistema de telefonia móvel, são utilizados códigos padrões para identificação do usuário e de sua operadora, além de códigos para identificação do terminal móvel.
   • D Alternativa D: Em um sistema de telefônica móvel celular, quando o usuário de uma rede móvel se desloca para uma localidade em que o serviço é prestado por outra operadora de outra rede de telefônica móvel, o sistema realiza um procedimento denominado de Roaming.

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

5. Questão 865

   ID 3477295

   Disciplina: Engenharia Elétrica e Engenharia Eletrônica

   Assunto: Perdas em Transmissão

   Ano: 2018 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Centrais Elétricas de Santa Catarina S.A.

   ---

   Considere um link de comunicação por fibra óptica conforme ilustrado na figura abaixo.



   Cada seção impõe uma perda de potência no sinal conforme indicada na figura. A potência do sinal na saída do transmissor (Tx) é de –4 dBm.

   Considerando que a potência mínima do sinal na entrada do receptor (Rx) deve ser de –25 dBm, determine a máxima perda que a Seção 2 do link de transmissão pode impor ao sinal transmitido.

   Alternativas da questão 3477295

   • A Alternativa A:

     6 dB

   • B Alternativa B:

     8 dB

   • C Alternativa C:

     14 dB

   • D Alternativa D:

     21 dB

   • E Alternativa E:

     36 dB

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

6. Questão 866

   ID 3477288

   Disciplina: Engenharia Elétrica e Engenharia Eletrônica

   Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores

   Ano: 2018 Banca: FUMARC - Fundação Mariana Resende Costa Órgão: Companhia Energética de Minas Gerais

   ---

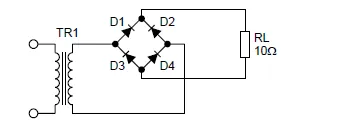

   O primário do transformador do circuito abaixo está alimentado com uma tensão alternada senoidal com valor eficaz igual a 127 V e frequência igual a 60 Hz. Tanto o transformador quanto os diodos devem ser modelados como ideais. Se o diodo D1 for retirado do circuito, é INCORRETO afirmar:



   Alternativas da questão 3477288

   • A Alternativa A: A frequência do componente alternado da tensão sobre o resistor RL cai pela
     metade.
   • B Alternativa B: A potência dissipada pelo resistor RL cai pela metade.
   • C Alternativa C: O valor de pico da tensão sobre o resistor RL cai pela metade.
   • D Alternativa D: O valor médio da corrente no diodo D4 cai para zero.

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

7. Questão 867

   ID 3477280

   Disciplina: Engenharia Elétrica e Engenharia Eletrônica

   Assuntos: Redes Ópticas Passivas (PON, GPON, EPON, FTTH)

   Ano: 2018 Banca: Instituto AOCP Órgão: Companhia de Processamento de Dados do Estado da Bahia

   ---

   A derivação do sinal óptico nos elementos passivos da rede (Splitters) provê o aproveitamento da fibra, através do compartilhamento da sua capacidade de banda, para diversos grupos de usuários de maneira mais eficiente e flexível por ser alocada dinamicamente. É correto afirmar, sobre redes baseadas em tecnologia GPON, que essa tecnologia utiliza

   Alternativas da questão 3477280

   • A Alternativa A:

     apenas o protocolo ATM.

   • B Alternativa B:

     o protocolo ATM e Ethernet.

   • C Alternativa C:

     apenas o protocolo Ethernet.

   • D Alternativa D:

     apenas o protocolo Downstream.

   • E Alternativa E:

     apenas o protocolo Upstream.

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

8. Questão 868

   ID 3477278

   Disciplina: Engenharia Elétrica e Engenharia Eletrônica

   Assunto: Modulação/Demodulação em Amplitude

   Ano: 2018 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Centrais Elétricas de Santa Catarina S.A.

   ---

   O espectro de frequência na saída de um modulador é dado por:



   Sabendo que a frequência da portadora é de 1 MHz e que o sinal de informação é uma sinusoide com frequência de 100 kHz, assinale a alternativa que apresenta o tipo de modulação que foi utilizada.

   Alternativas da questão 3477278

   • A Alternativa A:

     AM-SSB

   • B Alternativa B:

     AM-DSB-LC

   • C Alternativa C:

     AM-SSB-LC

   • D Alternativa D:

     AM-VSB-SC

   • E Alternativa E:

     FM de banda larga

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

9. Questão 869

   ID 3477271

   Disciplina: Engenharia Elétrica e Engenharia Eletrônica

   Assunto: Fibras Ópticas

   Ano: 2018 Banca: Instituto AOCP Órgão: Universidade Federal de Rondônia

   ---

   Atualmente, com preços atraentes, as fibras ópticas têm se difundido nas infraestruturas de rede e cabeamento estruturados. Sobre elas, julgue, como VERDADEIRO ou FALSO, os itens a seguir.







   As fibras ópticas podem ser divididas em multimodo (MM) e monomodo (SM), em que a fibra multimodo (MM) permite maiores distâncias chegando a mais de 10km.

   Alternativas da questão 3477271

   • Alternativa :

     Certo

   • Alternativa :

     Errado

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

10. Questão 870

    ID 3477268

    Disciplina: Engenharia Elétrica e Engenharia Eletrônica

    Assunto: Principais Elementos de Uma Rede Telefônica

    Ano: 2018 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Centrais Elétricas de Santa Catarina S.A.

    ---

    Assinale a alternativa que indica corretamente as partes básicas do sistema telefônico comutado.

    Alternativas da questão 3477268

    • A Alternativa A:

      Terminal do assinante, PABX, rede de acesso e central telefônica

    • B Alternativa B:

      Terminal do assinante, codificador de voz e central telefônica

    • C Alternativa C:

      Telefone, ramais e central telefônica

    • D Alternativa D:

      Telefone, linha do assinante e computador pessoal

    • E Alternativa E:

      Terminal do assinante, central telefônica e computador pessoal

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

11. Questão 871

    ID 3477258

    Disciplina: Engenharia Elétrica e Engenharia Eletrônica

    Assuntos: Potência: Instantânea, Ativa, Reativa, Aparente e Complexa

    Ano: 2018 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Centrais Elétricas de Santa Catarina S.A.

    ---

    m sinal de tensão é dado por v(t) = \(10\sqrt{2}\) sen(20πt).

    ssinale a alternativa que apresenta, respectivamente, os valores de tensão eficaz (rms – root mean square), potência e período fundamental desse sinal.

    Alternativas da questão 3477258

    • A Alternativa A:

      5 \(\sqrt{2}\) V • 100 W • 100 ms

    • B Alternativa B:

      10 V • 1 W • 10 ms

    • C Alternativa C:

      10 V • 10 W • 10 ms

    • D Alternativa D:

      10 V • 100 W • 100 ms

    • E Alternativa E:

      10 V • 200 W • 100 ms

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

12. Questão 872

    ID 3477248

    Disciplina: Engenharia Elétrica e Engenharia Eletrônica

    Assuntos: Análise de Sinais: Sinais Periódicos/Aperiódicos, Transmissão de Sinais e Sinais de Amostragem

    Ano: 2018 Banca: DIRENS MARINHA - Diretoria de Ensino da Marinha Órgão: Marinha do Brasil

    ---

    Em sistema de modulação pulsada, há uma portadora trem de pulsos de frequência f0 que modula um sinal cuja máxima frequência são 500kHz. Sabendo que o Teorema da Amostragem rege o processo de modulação em sistemas pulsados, calcule a frequência f₀ que poderá ser utilizada e assinale a opção correta.

    Alternativas da questão 3477248

    • A Alternativa A:

      110kHz

    • B Alternativa B:

      250kHz

    • C Alternativa C:

      500kHz

    • D Alternativa D:

      750kHz

    • E Alternativa E:

      1010kHz

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

13. Questão 873

    ID 3477246

    Disciplina: Engenharia Elétrica e Engenharia Eletrônica

    Assunto: Filtros e Fontes/Geradores de Sinais

    Ano: 2018 Banca: DIRENS MARINHA - Diretoria de Ensino da Marinha Órgão: Marinha do Brasil

    ---

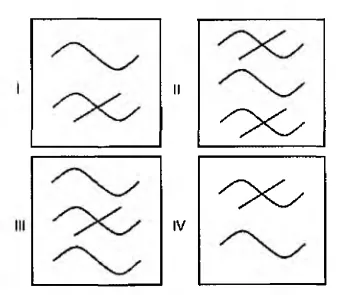

    Observe as figuras abaixo.



    As figuras acima representam quais filtros?

    Alternativas da questão 3477246

    • A Alternativa A:

      I. Rejeita-Faixa ; II. Passa-Baixa ; III. Passa-Alta e IV. Passa-Faixa.

    • B Alternativa B:

      I. Passa-Faixa ; II. Passa-Alta ; III. Passa-Baixa e IV. Rejeita-Faixa.

    • C Alternativa C:

      I. Passa-Alta ; II. Passa-Faixa ; III. Rejeita-Faixa e IV. Passa-Baixa.

    • D Alternativa D:

      I. Passa-Alta ; II. Rejeita-Faixa ; III. Passa-Faixa e IV. Passa-Baixa.

    • E Alternativa E:

      I. Passa-Baixa ; II. Passa-Faixa ; III. Rejeita-Faixa e IV. Passa-Alta.

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

14. Questão 874

    ID 3477236

    Disciplina: Engenharia Elétrica e Engenharia Eletrônica

    Assunto: Fibras Ópticas

    Ano: 2018 Banca: FUMARC - Fundação Mariana Resende Costa Órgão: Companhia de Saneamento de Minas Gerais

    ---

    As fibras ópticas passaram a ser consideradas com meio de transmissão de sinais de telecomunicações quando mostraram que podiam permitir enlaces sem regeneração muito mais longos que os cabos de cobre e com capacidade de transmissão também muito superior. Inicialmente, as fibras eram oferecidas em 3 tipos distintos: fibra multimodo índice degrau, fibra multimodo índice gradual e fibra monomodo.

    Neste tema, analise as afirmativas a seguir:

    I. As fibras monomodo têm o diâmetro do núcleo óptico menor que as fibras multimodo, mas podem ter o mesmo diâmetro externo da casca.

    II. As fibras multimodo índice gradual têm as dimensões de núcleo maiores que o das fibras índice degrau, mas com o mesmo índice de refração.

    III. A dispersão modal nas fibras multimodo índice gradual é maior que nas fibras índice degrau, permitindo taxas de transmissão maiores e lances maiores.

    Está CORRETO apenas o que se afirma em:

    Alternativas da questão 3477236

    • A Alternativa A:

      I.

    • B Alternativa B:

      II.

    • C Alternativa C:

      I e III.

    • D Alternativa D:

      II e III.

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

15. Questão 875

    ID 3477235

    Disciplina: Engenharia Elétrica e Engenharia Eletrônica

    Assunto: Fibras Ópticas

    Ano: 2018 Banca: UFMG - Universidade Federal de Minas Gerais Órgão: Universidade Federal de Minas Gerais

    ---

    As fibras óticas do tipo _________________________ possuem um núcleo mais reduzido em relação às fibras óticas do tipo _________________________ .

    Alternativas da questão 3477235

    • A Alternativa A:

      Multimodo Single / Monomodo.

    • B Alternativa B:

      Multimodo Gradual / Monomodo.

    • C Alternativa C:

      Multimodo Degrau / Monomodo.

    • D Alternativa D:

      Monomodo / Multimodo Gradual.

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

16. Questão 876

    ID 3477228

    Disciplina: Engenharia Elétrica e Engenharia Eletrônica

    Assuntos: Propagação: de Superfície, Ionosférica e Troposférica

    Ano: 2018 Banca: Instituto AOCP Órgão: Companhia de Processamento de Dados do Estado da Bahia

    ---

    Para ampliar o entendimento da radiopropagação, é necessário conhecer a composição das camadas da atmosfera terrestre e os fatores que a afetam, além das características de relevo e condutividade da região na qual se deseja implantar um enlace. Sobre radiopropagação, é correto afirmar que

    Alternativas da questão 3477228

    • A Alternativa A:

      a água do mar, devido à salinidade, desfavorece a radiopropagação de superfície.

    • B Alternativa B:

      o solo seco não interfere na radiopropagação de superfície.

    • C Alternativa C:

      a água do mar, devido à salinidade, favorece a radiopropagação de superfície.

    • D Alternativa D:

      o tipo de solo e sua condutividade são fatores que não interferem em propagação por onda terrestre.

    • E Alternativa E:

      cada tipo de solo, o mar, os rios e os lagos possuem as mesmas características de condutividade das ondas.

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

17. Questão 877

    ID 3477222

    Disciplina: Engenharia Elétrica e Engenharia Eletrônica

    Assuntos: Propagação: de Superfície, Ionosférica e Troposférica

    Ano: 2018 Banca: Instituto AOCP Órgão: Companhia de Processamento de Dados do Estado da Bahia

    ---

    As ondas de rádio podem se propagar no espaço de diversos modos conforme sua faixa de frequência de operação. Sobre os modos de propagação, é correto afirmar que

    Alternativas da questão 3477222

    • A Alternativa A:

      ocorrem apenas pela propagação por onda terrestre.

    • B Alternativa B:

      propagação por onda terrestre, propagação por onda celeste e propagação por visibilidade são os três modos básicos.

    • C Alternativa C:

      as ondas celestes são transmitidas em proximidade ao solo, sendo o tipo mais comum.

    • D Alternativa D:

      as ondas terrestres sofrem refrações na ionosfera e retornam à terra para fazer a transmissão.

    • E Alternativa E:

      em uma transmissão por visibilidade obstáculos não interferem na qualidade da recepção.

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

18. Questão 878

    ID 3477217

    Disciplina: Engenharia Elétrica e Engenharia Eletrônica

    Assunto: Meios de Transmissão

    Ano: 2018 Banca: Instituto AOCP Órgão: Companhia de Processamento de Dados do Estado da Bahia

    ---

    Ainda sobre meios físicos, é necessário levar em consideração alguns fatores para a decisão e projeto de qual meio físico é adequado para ser utilizado. A respeito do assunto, assinale a alternativa correta.

    Alternativas da questão 3477217

    • A Alternativa A:

      O relevo do terreno não influencia na escolha do meio físico.

    • B Alternativa B:

      Deve-se levar em consideração somente a distância da rede para a escolha do correto meio físico a ser empregado.

    • C Alternativa C:

      Deve-se ter em mente o tipo de serviço que será oferecido e a distância que deverá ser percorrida.

    • D Alternativa D:

      Deve-se levar em consideração a distância e o serviço que será oferecido.

    • E Alternativa E:

      Deve-se considerar o tipo de rede (local ou grande distância), o serviço que será oferecido, as distâncias a serem percorridas, o relevo do terreno e o número de multiplexações a serem transmitidas.

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

19. Questão 879

    ID 3477211

    Disciplina: Engenharia Elétrica e Engenharia Eletrônica

    Assuntos: Redes Ópticas Passivas (PON, GPON, EPON, FTTH)

    Ano: 2018 Banca: QUADRIX - Instituto Quadrix Órgão: Secretaria de Estado de Educação do Distrito Federal

    ---

    No que diz respeito a sistemas de televisão por assinatura, julgue o item a seguir.







    Empresas provedoras de serviço de televisão via cabo evoluíram nos últimos anos e estão migrando suas redes da tecnologia HFC para GPON, pois esta última realiza a transmissão e a recepção do sinal de luz sem a necessidade de energia elétrica em sua rede distribuidora, mais precisamente entre a OLT e a ONT/ONU.

    Alternativas da questão 3477211

    • Alternativa :

      Certo

    • Alternativa :

      Errado

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

20. Questão 880

    ID 3477209

    Disciplina: Engenharia Elétrica e Engenharia Eletrônica

    Assuntos: Parâmetros de Antenas (Largura de Banda, Ganho, Diretividade, Polarização, Área Efetiva)

    Ano: 2018 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Centrais Elétricas de Santa Catarina S.A.

    ---

    Seja um enlace de micro-ondas ponto a ponto, operando entre duas cidades vizinhas, cujas especificações técnicas são as seguintes:

    1. frequência de operação = 3 GHz.
    2. potência na saída do transmissor = 20 dBm.
    3. atenuação da onda esférica no espaço livre (perda básica) = 160 dB.
    4. atenuação total nos cabos e nos circuitos de derivação nos lados Tx e Rx = 6 dB.
    5. margem (folga) mínima especificada = 20 dB.
    6. nível de ruído no receptor = –120 dBm.
    7. relação sinal/ruído (SNR) mínima para funcionamento adequado = 20 dB.

    Supondo que se usem antenas idênticas nos lados Tx e Rx e que a atenuação por obstáculos seja desprezível, o ganho mínimo das antenas de forma que o enlace opere adequadamente é:

    Alternativas da questão 3477209

    • A Alternativa A:

      23

    • B Alternativa B:

      40

    • C Alternativa C:

      10 dBd.

    • D Alternativa D:

      10 dBi.

    • E Alternativa E:

      33 dBi.

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos
