36.872 questões encontradas
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Fibras Ópticas
Ano: 2017 Banca: MINISTÉRIO DA DEFESA - Aeronáutica Órgão: Ministério da Defesa - Aeronáutica
Um engenheiro projetou um sistema de comunicação óptico e, em seu primeiro teste, verificou que o receptor não detectou sinal luminoso inteligível, oriundo do transmissor.
Dentre as possíveis falhas de projeto, é possível atribuir como causa(s)
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Qualidade da Energia Elétrica (Harmônicos, Flicker, Afundamentos)
Ano: 2017 Banca: UFCE - Universidade Federal do Ceará Órgão: Universidade Federal do Ceará
Um nobreak é responsável por alimentar os dispositivos, em caso de queda de energia, através de uma bateria. Além dessa característica, um no-break senoidal também pode evitar:
I. Variação de frequência
II. Distorções harmônicas
III. Ruídos de linha
IV. Surtos de tensão
V. Subtensão e sobretensão
Estão corretos os itens
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Relação Sinal/Ruído, Ruído e Tratamento de Ruído
Ano: 2017 Banca: MINISTÉRIO DA DEFESA - Aeronáutica Órgão: Ministério da Defesa - Aeronáutica

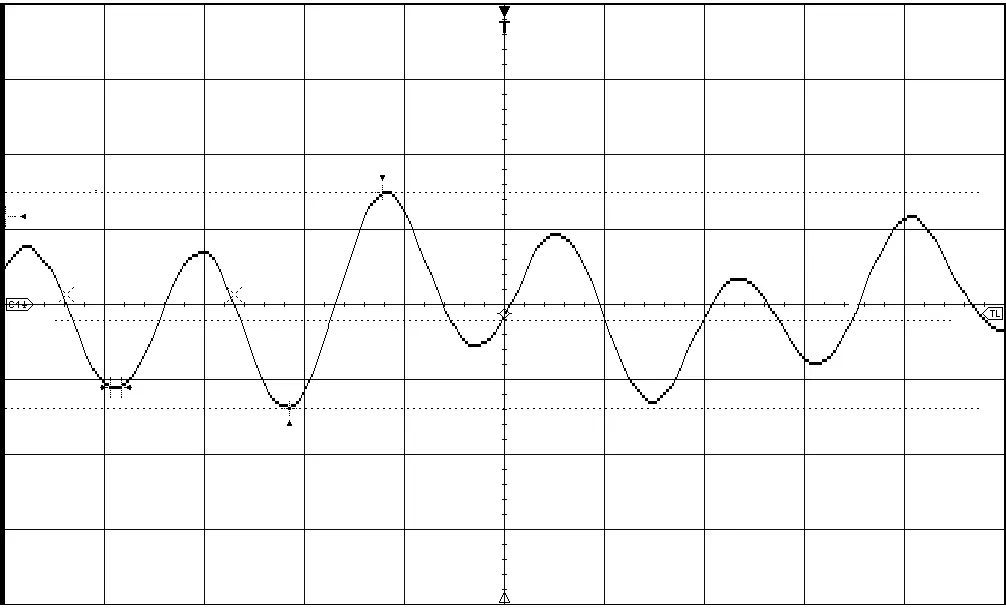

A qualidade de um equipamento, bem como a constatação de uma possível anomalia em seu funcionamento, pode ser medida através do valor da Relação Sinal Ruído (SNR – Signal to Noise Ratio) associada ao sinal disponibilizado em seus terminais de saída. Nesse sentido, em um teste de rotina que visava verificar o estado de um gerador de sinais, configurou-se o equipamento para que gerasse um sinal senoidal puro de 50MHz, com potência média igual a 0dBm. Ao medir o sinal gerado com o uso de um osciloscópio, foram verificados certos níveis de atenuação e distorção harmônica, conforme ilustrado na figura abaixo.
(Fonte: medição feita em laboratório.)
Considerando-se que o valor médio de tensão medido foi 200mV e que a impedância de entrada do osciloscópio é 50Ω, a SNR associada ao gerador de sinais estimada é
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Ondas Eletromagnéticas
Ano: 2017 Banca: MINISTÉRIO DA DEFESA - Aeronáutica Órgão: Ministério da Defesa - Aeronáutica
Em simulações computacionais envolvendo fenômenos de alta frequência, é comum a utilização de guias de onda virtuais como fontes de excitação, ao contrário das fontes de tensão utilizadas em simulações de circuitos elétricos.
Qual é o motivo para essa abordagem?
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Dispositivos de Proteção (Disjuntores, DR, DPS)
Ano: 2017 Banca: UFCE - Universidade Federal do Ceará Órgão: Universidade Federal do Ceará
O varistor (MOV) é um dos principais componentes de um filtro de linha. Quando esse dispositivo está danificado (aberto), a tensão de saída se apresentará:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Redes Locais PAN, LAN, MAN e WAN
Ano: 2017 Banca: MINISTÉRIO DA DEFESA - Aeronáutica Órgão: Ministério da Defesa - Aeronáutica
A respeito das redes de computadores do tipo Wide Area Network (WAN), Metropolitan Area Network (MAN) e Local Area Network (LAN), é correto afirmar que
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Análise de Sinais: Sinais Periódicos/Aperiódicos, Transmissão de Sinais e Sinais de Amostragem
Ano: 2017 Banca: MINISTÉRIO DA DEFESA - Aeronáutica Órgão: Ministério da Defesa - Aeronáutica
“Imunidade a Distúrbios Transitórios Conduzidos“ é o nome de um teste utilizado na validação de determinados dispositivos elétricos com reatância indutiva elevada. Esse tipo de teste tem o intuito de verificar se os níveis de tensão entre os terminais de saída do dispositivo ultrapassam ou não os limiares definidos pelas normas, durante regimes transitórios. Utiliza-se, durante a execução do teste, um osciloscópio para fazer esse tipo de aferição.
Qual deve ser a frequência de amostragem mínima do instrumento para que um transitório da ordem de 7μs seja identificado?
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2017 Banca: UFCE - Universidade Federal do Ceará Órgão: Universidade Federal do Ceará
Ao analisarmos as características das fontes de alimentação ATX 2.2, é correto afirmar que esse padrão apresenta:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Relação Sinal/Ruído, Ruído e Tratamento de Ruído
Ano: 2017 Banca: MINISTÉRIO DA DEFESA - Aeronáutica Órgão: Ministério da Defesa - Aeronáutica
É de conhecimento popular que as estações de rádio que transmitem em frequência modulada (FM – Frequency Modulation) são mais facilmente sintonizadas, mesmo em localidades mais afastadas dos grandes centros urbanos, quando comparadas àquelas que transmitem em amplitude modulada (AM – Amplitude Modulation).
Uma justificativa para essa constatação é que
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2017 Banca: UFCE - Universidade Federal do Ceará Órgão: Universidade Federal do Ceará
Com o avanço da microeletrônica, aliado ao seu baixo consumo, o uso das fontes chaveadas ficou mais comum em diversos equipamentos eletrônicos. Uma característica marcante desse tipo de fonte é:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Micro-ondas
Ano: 2017 Banca: MINISTÉRIO DA DEFESA - Aeronáutica Órgão: Ministério da Defesa - Aeronáutica

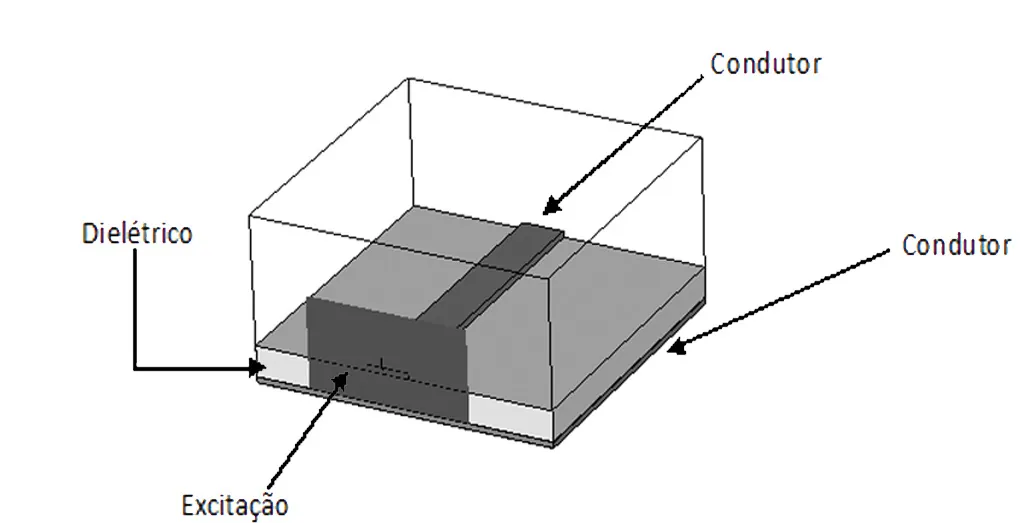

A figura abaixo representa uma captura de tela de uma simulação computacional envolvendo uma trilha de circuito impresso. Nessa figura, a excitação é um guia de onda retangular semi-infinito, cuja terminação ocorre na interface com a placa de circuito impresso.
(Disponível em: <http://www.rfdh.com/tips/wgport.htm>. Adaptado. Acesso em: 08 abr. 2017.)
Considere as seguintes expressões:
\(\gamma=\sqrt{\left(\frac{m\pi}{a}\right)^2+\left(\frac{n\pi}{b}\right)^2-\omega^2\mu_0\varepsilon_0}\)
\(c=\frac{1}{\sqrt{\mu_0\varepsilon_0}}\)
nas quais \(\gamma\) é a constante de propagação da onda produzida pelo guia, μ0 = 1,26 * 10-6 H /m e ε0 = 8,85 * 10-12C2 N -1 m-2 são a permeabilidade magnética e a permissividade elétrica do vácuo, respectivamente, m e n são números inteiros, a e b são a largura e altura do guia, respectivamente, ω = 2 πf é a frequência angular do sinal propagante e C = 3 * 108 m /s é a velocidade da luz.
Sabendo-se que o circuito opera na frequência de 1 GHz, calcule a largura do guia (aresta do retângulo paralela à placa) de modo a garantir a propagação do modo TE10.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2017 Banca: MINISTÉRIO DA DEFESA - Aeronáutica Órgão: Ministério da Defesa - Aeronáutica

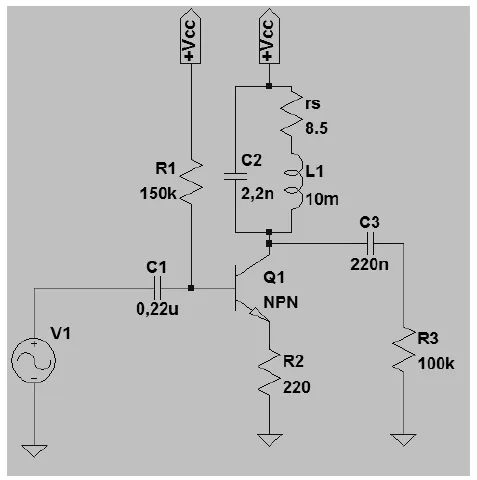

Em sistemas de transmissão e recepção Very High Frequency (VHF) e Ultra High Frequency (UHF), o projeto de amplificadores é de extrema importância para garantir o alcance e a integridade do rádio enlace. A figura abaixo ilustra o diagrama esquemático de um circuito amplificador ressonante simples, localizado no receptor.
(Fonte: captura de tela de simulação feita a partir do software LTSpice XVII®.)
Avalie as afirmações a respeito desse tipo de circuito.
I. O capacitor C1 tem o papel de manter estável o ponto quiescente do transistor.
II. Os polos da função de transferência desse circuito localizam-se à direita do eixo imaginário do plano da Transformada de Laplace.
III. Para garantir a fidelidade da forma de onda de saída, o transistor deve operar no modo Classe C.
IV. O capacitor C2 e o indutor L1 exercem o papel de filtro ressonante.
Está correto apenas o que se afirma em
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Parâmetros de Antenas (Largura de Banda, Ganho, Diretividade, Polarização, Área Efetiva)
Ano: 2018 Banca: FUMARC - Fundação Mariana Resende Costa Órgão: Companhia Energética de Minas Gerais
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Fibras Ópticas
Ano: 2018 Banca: Instituto AOCP Órgão: Universidade Federal de Rondônia
Atualmente, com preços atraentes, as fibras ópticas têm se difundido nas infraestruturas de rede e cabeamento estruturados. Sobre elas, julgue, como VERDADEIRO ou FALSO, os itens a seguir.
A fibra MM possui núcleo de 50µm e 62,5µm e a fibra SM possui núcleo de 9µm, e suas emendas podem ser feitas através de conectorização mecânica ou por fusão.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2018 Banca: FUMARC - Fundação Mariana Resende Costa Órgão: Companhia Energética de Minas Gerais
Considerando que a resistência do voltímetro V1 do circuito abaixo é infinita, a tensão medida pelo mesmo é:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Fibras Ópticas
Ano: 2018 Banca: FUMARC - Fundação Mariana Resende Costa Órgão: Companhia Energética de Minas Gerais
As características de transmissão da luz em uma fibra óptica são expressas em função da atenuação e da dispersão da luz ao propagar pela fibra. Sobre a dispersão, analise as afirmativas a seguir:
I. A dispersão do sinal luminoso pela fibra limita a taxa de transmissão e a distância máxima e é maior nas fibras multimodo que nas fibras monomodo.
II. Nas fibras, a dispersão cromática deve ser avaliada. Ela é devida a dois efeitos distintos: dispersão material e dispersão pelo efeito guia de onda.
III. Em um sistema por fibra óptica, a dispersão por modo de polarização, de-nominada de PMD, deve ser avaliada somente quando ele vai operar em altas taxas de transmissão (acima de 2,5 Gbps);
Estão CORRETAS as afirmativas:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Relação Sinal/Ruído, Ruído e Tratamento de Ruído
Ano: 2018 Banca: FUMARC - Fundação Mariana Resende Costa Órgão: Companhia Energética de Minas Gerais
O conceito de figura de ruído expressa a degradação da relação sinal ruído cau-sado por um circuito. Considere um circuito amplificador com ganho de 13 dB e com uma figura de ruído de 10 dB onde é aplicado um sinal de entrada com - 13 dBm e com uma relação sinal ruído de 37 dB. Os valores da potência em miliwatts do sinal de saída e da potência em miliwatts do ruído na saída são, res-pectivamente:
Considere: log10 2 = 0,30 ; log10 3 = 0,48 ; log10 5 = 0,70 ; log10 10 = 1,00
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Fibras Ópticas
Ano: 2018 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Centrais Elétricas de Santa Catarina S.A.
Os dois principais modelos de fibras óticas existentes atualmente são as monomodo e multimodo.
Considerando que essas fibras são diferentes em vários aspectos, relacione abaixo o tipo de fibra às suas respectivas características.
Coluna 1
Tipo de fibra 1.
Monomodo 2. Multimodo
Coluna 2 Características
( ) Uma única fonte de luz envia as informações através da fibra.
( ) É recomendada para transmissões a curta distâncias (dezenas a centenas de metros).
( ) Dois transmissores podem ser separados por dezenas de quilômetros.
( ) Vários sinais podem ser transmitidos ao mesmo tempo.
( ) Ideal para o uso em redes LAN.
Assinale a alternativa que indica a sequência correta, de cima para baixo.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Filtros e Fontes/Geradores de Sinais
Ano: 2018 Banca: FUMARC - Fundação Mariana Resende Costa Órgão: Companhia Energética de Minas Gerais

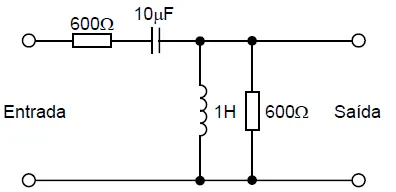

Em relação à resposta em frequência, o circuito abaixo funciona como um filtro do tipo:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Fibras Ópticas
Ano: 2018 Banca: FEPESE - Fundação de Estudos e Pesquisas Socioeconômicos Órgão: Centrais Elétricas de Santa Catarina S.A.
Analise as afirmativas abaixo com relação às características de transmissão das fibras ópticas.
1. As curvaturas nas fibras, necessárias para formar um link de comunicação, não influenciam na atenuação do sinal.
2. O único fator que influencia na atenuação do sinal óptico é a absorção do sinal provocada pelo meio físico de transmissão.
3. Basicamente, existem dois tipos de absorção do sinal óptico: a absorção intrínseca, causada pela interação com um ou mais componentes do vidro, e a absorção extrínseca, a qual é conhecida como “absorção de impurezas”.
4. Assim como a absorção, as perdas por espalhamento e dispersão influenciam a atenuação do sinal óptico em um link de transmissão.
5. A atenuação do sinal óptico é diretamente proporcional ao comprimento do cabo.
Assinale a alternativa que indica todas as afirmativas corretas.
