36.872 questões encontradas
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Modelo OSI e TCP/IP e Protocolos de Camadas
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Petróleo Brasileiro S.A.
Acerca do modelo OSI, julgue os itens que se seguem.
O modelo OSI é hierárquico e é composto de 7 camadas.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Relação Sinal/Ruído, Ruído e Tratamento de Ruído
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Petróleo Brasileiro S.A.
Com relação a circuitos eletrônicos, julgue os itens que se seguem.
Em relação às fontes lineares, as fontes chaveadas têm menor rendimento, convertendo em potência útil uma porcentagem menor da energia a ela fornecida pela rede elétrica. Por outro lado, as fontes chaveadas fornecem tensão de alimentação com menor ruído, o que é vantagem com relação às fontes lineares.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Banda Base: Transmissão e Técnicas de Formatação/Codificação/Recepção
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional de Metrologia
Considerando que um sinal analógico de voz — sa(t) — deverá ser digitalizado, após ser quantizado, para gerar um sinal PCM (pulse code modulation) — sd(t) — e que o sinal sa(t) seja limitado na banda igual a 3,45 kHz, julgue os seguintes itens.
Considere que pulsos retangulares e pulsos triangulares possam ser usados para representar os bits correspondentes ao sinal sd(t). Nesse caso, de acordo com a teoria de Nyquist, para se obter um sinal PCM que ocupe menor banda de freqüências, é preferível a codificação com pulsos triangulares.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Arquitetura
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional de Metrologia

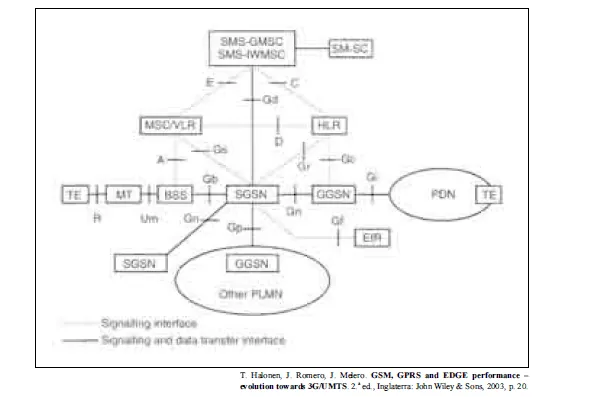

A figura acima apresenta uma descrição da arquitetura lógica com as interfaces e os pontos de referência de uma rede GSM com GPRS. Considerando essa figura e a nomenclatura usual definida pelo 3GPP (3rd generation partner-ship project), julgue os itens que se seguem, relativos às redes GSM/GPRS.
As interfaces Gn, Gp e Gi permitem conexões intra-PLMN, inter-PLMN e com redes externas, respectivamente.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Relação Sinal/Ruído, Ruído e Tratamento de Ruído
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional de Metrologia
Com relação a comunicações digitais, julgue os itens subseqüentes.
Considere um sistema de comunicação em que diversos sinais reúsam os recursos disponíveis do canal, causando interferência e degradação da relação sinal/ruído e aumentando a taxa de erros de bits. Considere, ainda, que esses diferentes sinais sejam considerados processos estocásticos. Nesse caso, a referida degradação poderá ser menor e, conseqüentemente, a taxa de erros de bits também será menor se os sinais que compartilham o meio forem independentes e, por decorrência, não-correlacionados.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Redes de Segunda e Terceira Geração (2G e 3G)
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional de Metrologia
Com relação a sistemas que utilizam a técnica de múltiplo acesso por divisão de código (CDMA) e implementam espalhamento espectral do sinal, julgue os itens seguintes.
O uso de receptor do tipo RAKE permite aumentar a robustez de sistemas CDMA ao desvanecimento rápido seletivo em freqüência.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Redes de Segunda e Terceira Geração (2G e 3G)
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional de Metrologia
Acerca das técnicas utilizadas e das características principais encontradas em sistemas wireless que implementam as tecnologias WCDMA, WiMAX e Wi-Fi, e com relação aos serviços que podem ser providos utilizando-se essas tecnologias e suas variantes, julgue os itens de 106 a 117.
Considere a seguinte situação hipotética. Deseja-se implantar um sistema para o acesso wireless à Internet que cubra determinada região outdoor de uma cidade e que, para isso, deva ser instalada uma torre na qual será posicionado um rádio transceptor. Considere, ainda, que esse rádio deva permitir que usuários distantes de até 3 km da torre sejam capazes de usufruir as facilidades de acesso à Internet. Deseja-se utilizar uma tecnologia wireless que use uma banda de freqüências para o sistema não superior a 5 MHz, mas que permita um throughput mínimo para esse sistema da ordem de 10 Mbps no downlink e de 2 Mbps para o uplink. Os usuários desse sistema têm mobilidade média. Nessa situação, a tecnologia WCDMA/HSPA — de acordo com o padrão proposto pelo 3GPP — em sua última release constituiriam, teoricamente, escolha adequada para a implementação do referido sistema.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Parâmetros de Antenas (Largura de Banda, Ganho, Diretividade, Polarização, Área Efetiva)
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória
Julgue os itens a seguir, referentes a antenas e propagação.
O comprimento efetivo de uma antena linear depende dos seguintes parâmetros da onda incidente: polarização, direção e amplitude.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Redes de Segunda e Terceira Geração (2G e 3G)
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional do Seguro Social
Em sistemas WCDMA, a capacidade do sistema no tráfego de voz, tanto no modo comutado a circuito quanto no modo comutado a pacotes, para sistemas VoIP, pode ser incrementada com o emprego de técnicas denominadas AMR (adaptive mutirate – speech codec), mesmo isso acarretando um aumento do overhead na camada física.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Aterramento e Sistemas de Aterramento (TN, TT, IT)
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória
Considerando a figura acima, que ilustra a configuração de condutores em uma rede elétrica do tipo bifásica (fase/fase/neutro), julgue os itens seguintes.
e ficar isolada da malha geral. Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Coordenação da Proteção e Cálculos de Curto-circuito
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional do Seguro Social
A figura acima ilustra um esquema de aterramento para a proteção de equipamentos de informática, alimentados por um sistema trifásico de 380 / 220 V. Nesse esquema, a resistência de aterramento da fonte de alimentação trifásica é igual a 10
e a resistência de aterramento da massa é igual a 20 .
Considerando essas informações, julgue os itens subseqüentes.
Na situação mostrada, o valor da intensidade de corrente de curto-circuito não permite o uso de dispositivos de proteção contra sobrecorrentes, tal que, nesse caso, será necessária a utilização de dispositivos de corrente residual-diferencial.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Principais Elementos de Uma Rede Telefônica
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional do Seguro Social
A figura acima descreve um sistema de comunicação que interliga, por meio de tecnologia IP WAN (wide area network), a matriz de uma empresa, localizada em São Paulo, a duas de suas filiais, localizadas no Rio de Janeiro e em Curitiba. A partir dessa descrição, julgue os itens subseqüentes.
Determinados serviços possíveis na rede ilustrada poderiam ser disponibilizados implementando-se uma rede com recursos do sistema de telefonia fixa comutada (STFC) tradicional. Nessa nova rede, seria correto que a nuvem mostrada, que representa a rede IP WAN, fosse substituída por uma nuvem representando o STFC; os roteadores fossem eliminados; e as conexões entre os PBXs fossem realizadas via enlace dedicado.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Banda Base: Transmissão e Técnicas de Formatação/Codificação/Recepção
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória
A figura acima ilustra um diagrama de blocos que resume o processo de digitalização e de multiplexação TDM de n sinais de voz para sistemas PDH de telefonia ou transmissão de voz, de acordo com recomendações do CCITT (ITU). Com relação a esse processo e considerando o referido diagrama de blocos, julgue os itens seguintes.
Para uma codificação PCM de 8 bits e taxa de amostragem de 8.000 amostras por segundo, o sinal indicado por (IV) na figura tem taxa igual a 32 kbps.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Redes de Segunda e Terceira Geração (2G e 3G)
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional do Seguro Social
A figura acima ilustra elementos da arquitetura de uma rede GSM com recursos GPRS, em que a nomenclatura utilizada segue o estabelecido no 3GPP (3rd Generation Partnership Project). Considerando essa arquitetura, julgue os itens seguintes, relativos ao planejamento e à otimização de redes GSM/GPRS.
Parte do gerenciamento do tráfego de dados em uma rede GSM/GPRS é realizado no elemento BSC, que foi adaptado da rede GSM pela inserção do recurso denominado PCU (packet control unit). No planejamento de capacidade de uma rede GSM/GPRS, o mau dimensionamento dos recursos relacionados a PCU pode acarretar incremento de custos em hardware e(ou) a perda em tráfego de dados, pois este elemento gerencia recursos de transceptores e de estações rádio-base.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Arquitetura
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional do Seguro Social
A figura acima ilustra elementos da arquitetura de uma rede GSM com recursos GPRS, em que a nomenclatura utilizada segue o estabelecido no 3GPP (3rd Generation Partnership Project). Considerando essa arquitetura, julgue os itens seguintes, relativos ao planejamento e à otimização de redes GSM/GPRS.
Entre os elementos apresentados na arquitetura ilustrada que não se encontram em uma rede GSM sem recursos GPRS, elementos estes de fundamental importância para que seja possível que em uma rede GSM/GPRS trafegue informação na forma de pacotes de dados, destacam-se os elementos SGSN e GGSN, apesar de haver elementos indicados na figura que, para a integração à rede GPRS, sofreram alterações tanto em hardware quanto em software.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Equipamentos de Proteção (Relés, Disjuntores, Fusíveis)
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Transmissores e Receptores
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória
Para que o receptor implemente um detector ótimo, os M blocos misturador – integrador definidos pelos elementos indicados por (II), na figura III, deverão implementar filtros casados.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Perdas, Rendimento, Torque, Potência, Ângulo de Potência e Funcionamento Geral
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional do Seguro Social
Julgue os itens a seguir, com relação a transformador de tensão ideal.

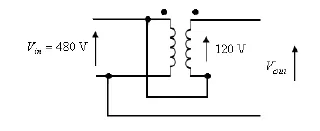

Caso a potência nominal do autotransformador ilustrado na figura a seguir seja igual a 25 kVA, a carga máxima que esse transformador poderá alimentar é superior a 100 kVA.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos de Comunicações (Multiplicadores de Frequência, Misturadores, Moduladores e Correlatos)
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória
Há inversões de fase no sinal
, o que indica que esse sinal, ao ser amplificado em classe C, provavelmente, será degradado por distorções de amplitude e por intermodulação.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Relação Sinal/Ruído, Ruído e Tratamento de Ruído
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional do Seguro Social
Componentes eletrônicos, a exemplo dos amplificadores empregados em redes de TV a cabo, geram ruído na banda do sistema, o que pode limitar o desempenho da comunicação. O analisador de rede vetorial (ARV) pode ser usado para avaliar os parâmetros desse componente eletrônico, conforme esquematizado na figura acima. Nesse esquema, as impedâncias do ARV e de um amplificador sob teste estão indicadas, e, para o casamento de impedância entre o ARV e o referido amplificador, empregam-se duas redes de 5,7 dB de perdas cada. A partir dessas informações, julgue os itens a seguir.
No esquema mostrado, caso se tenha medido uma voltagem total de ruído igual a 700
rms na saída do amplificador, em uma banda de 1 GHz, é correto afirmar que a densidade de ruído desse amplificador é inferior a -140 dBm/Hz.
