A ferramenta completa para a sua preparação em concursos
36.872 questões encontradas
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Sistemas de Comunicação Digitais, Transmissão e Recepção de Sinais Digitais
Ano: 2006 Banca: FCC - Fundação Carlos Chagas Órgão: Ministério Público do Estado de Pernambuco
O diagrama em blocos abaixo representa um sistema de transmissão PCM para canal de voz. Assinale a alternativa que apresenta as denominações do blocos.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Análise de Sinais: Sinais Periódicos/Aperiódicos, Transmissão de Sinais e Sinais de Amostragem
Ano: 2006 Banca: FCC - Fundação Carlos Chagas Órgão: Ministério Público do Estado de Pernambuco
Uma onda quadrada simétrica de 2MHz tem um período de
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Principais Elementos de Uma Rede Telefônica
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A
Nas conexões entre centrais telefônicas locais de uma rede, quando duas delas só podem se conectar por intermédio de uma outra central, conhecida como CENTRAL TANDEM, esta rota é denominada:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Filtros e Fontes/Geradores de Sinais
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

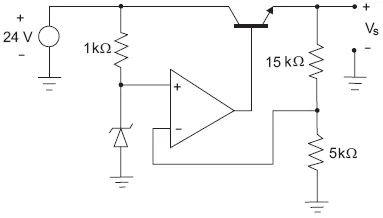

Observe a figura a seguir.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Análise de Sinais: Sinais Periódicos/Aperiódicos, Transmissão de Sinais e Sinais de Amostragem
Ano: 2006 Banca: IPAD - Instituto de Planejamento e Apoio ao Desenvolvimento Tecnológico e Científico Órgão: Polícia Civil de Pernambuco
O resultado do processo da amostragem é conhecido como:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Potência: Instantânea, Ativa, Reativa, Aparente e Complexa
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Ministério da Defesa - Aeronáutica

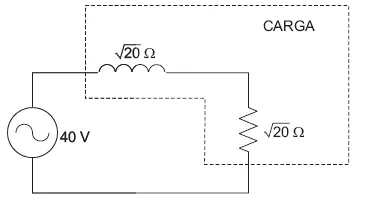

O esquema acima apresenta um circuito com uma fonte de tensão alternada senoidal de 40V eficazes, e uma carga composta por uma associação RL série. A potência ativa solicitada, em W, é de:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Sistemas de Numeração e Códigos
Ano: 2006 Banca: FCC - Fundação Carlos Chagas Órgão: Ministério Público do Estado de Pernambuco
A informação binária 0101 é um código BCD-8421. O valor correspondente dessa informação na base 10 é
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Modulação/Demodulação em Amplitude
Ano: 2011 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Secretaria de Estado de Gestão e Recursos Humanos do Espírito Santo
Considerando a transmissão de uma rádio AM com largura de banda de 10 kHz em uma portadora de 1.200 kHz, e o emprego, no receptor, da arquitetura super-heteródina, que converte o sinal para uma portadora com frequência intermediária de 455 kHz antes da demodulação, julgue os itens a seguir.
A largura de banda do sinal mensagem é igual a 5 kHz.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Relação Sinal/Ruído, Ruído e Tratamento de Ruído
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional de Metrologia
Um sinal analógico s(t) limitado em faixa, com banda igual a B Hz, deverá ser transmitido em um canal de comunicação na forma de uma portadora modulada de freqüência igual a fc Hz. Deseja-se que, no receptor, o sinal demodulado apresente a relação sinal/ruído mais alta possível.
Considerando a situação hipotética acima e com relação às técnicas de modulação AM e FM, julgue os itens seguintes.
Para se obter determinada relação sinal/ruído na saída do demodulador, é necessário que o sinal modulado seja recebido com determinada potência na entrada do sistema receptor. Devido às características intrínsecas das técnicas de modulação AM e FM, e supondo-se as mesmas condições de transmissão e de propagação dos sinais, é possível obter-se a relação sinal/ruído desejada, utilizando-se menor potência, por meio da transmissão de sinais FM, comparativamente à potência do sinal modulado em AM.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Relação Sinal/Ruído, Ruído e Tratamento de Ruído
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional de Metrologia
Considerando que um sinal analógico de voz — sa(t) — deverá ser digitalizado, após ser quantizado, para gerar um sinal PCM (pulse code modulation) — sd(t) — e que o sinal sa(t) seja limitado na banda igual a 3,45 kHz, julgue os seguintes itens.
Quanto maior for o número de níveis de quantização, menor poderá ser o ruído de quantização, porém maior será a banda ocupada pelo sinal PCM obtido. Por meio do uso da técnica de quantização não-linear — como as denominadas Lei A e Lei μ —, é possível encontrar um bom compromisso entre ruído de quantização e banda ocupada.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Modelos de Antenas: Dipolo, Curto e Meia Onda, Loop, Monopolo, Torre Irradiante, Yagi, entre Outras
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional de Metrologia
Com relação às características dos elementos que constituem o sistema de radiação de um enlace de comunicações via rádio, julgue os próximos itens.
Considere que uma antena Yagi seja formada por dois dipolos de mesmo comprimento, sendo um deles o elemento ativo. Nessa situação, se a separação entre esses dipolos tender a zero, então o defasamento relativo entre as correntes em cada dipolo também tenderá a zero.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Fibras Ópticas
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional de Metrologia
Com relação aos sistemas ópticos de comunicações, julgue os itens a seguir.
Considere-se que, em um enlace óptico de 15 km no qual se utiliza uma fibra monomodo de índice degrau, seja verificada dispersão total para um pulso (código RZ) igual a 0,1 :s. Nesse caso, admitindo-se que cada símbolo lógico tenha, no máximo, metade da duração de cada pulso RZ, o produto entre comprimento e largura de banda na fibra é pelo menos igual a 100 Mhz × km.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Redes de Quarta e Quinta Geração (4G LTE e 5G NR)
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional de Metrologia
Com relação a desvanecimento em sistemas wireless de comunicação móvel celular, julgue os itens que se seguem.
Para uma mesma banda de freqüências total ocupada, sistemas wireless móveis que operam com múltiplo-acesso do tipo OFDMA são mais suscetíveis de degradação devido ao desvanecimento denominado seletivo em freqüência que os sistemas móveis que operam com múltiplo-acesso do tipo CDMA. O uso de antenas inteligentes (smart antennas) em sistemas OFDMA reduz a degradação causada por esse tipo de desvanecimento, diminuindo a desvantagem de sistemas OFDMA em relação a sistemas CDMA, quanto a esse quesito.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Sistemas de Comunicação Digitais, Transmissão e Recepção de Sinais Digitais
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional de Metrologia
Acerca de conceitos de sistemas de comunicação digital, julgue os itens subseqüentes.
Considere que um sistema de comunicação utilize codificador de fonte que empregue como sinalização duas voltagens de ±5 volts, para transmitir mensagens digitais na forma binária, na presença de ruído aditivo gaussiano de valor rms igual a 1 volt. Nessa situação, para minimizar a probabilidade de erro de bit, se as duas voltagens do sinal de sinalização forem igualmente prováveis, então o limiar de decisão do receptor, em volts, deve ser zero.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Modulação de Pulsos e Modulação em Frequência e em Ângulo
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional de Metrologia
Um sinal analógico s(t) limitado em faixa, com banda igual a B Hz, deverá ser transmitido em um canal de comunicação na forma de uma portadora modulada de freqüência igual a fc Hz. Deseja-se que, no receptor, o sinal demodulado apresente a relação sinal/ruído mais alta possível.
Considerando a situação hipotética acima e com relação às técnicas de modulação AM e FM, julgue os itens seguintes.
Suponha que o sinal s(t) seja um sinal multiplexado em freqüência (FDM), composto por diversas subportadoras moduladas em AM, e que a portadora seja modulada em FM. Nesse caso, independentemente da banda ocupada pelo sinal modulado, as subportadoras AM que ocupam as freqüências de maior valor serão mais degradadas pelo ruído térmico (do tipo AWGN — additive white gaussian noise) que aquelas de menor freqüência. Para se reduzir esse efeito típico de sinais modulados em FM, podem ser utilizadas as técnicas denominadas pré-ênfase e dê-ênfase.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Arquitetura
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional de Metrologia
A figura acima apresenta uma descrição da arquitetura lógica com as interfaces e os pontos de referência de uma rede GSM com GPRS. Considerando essa figura e a nomenclatura usual definida pelo 3GPP (3rd generation partner-ship project), julgue os itens que se seguem, relativos às redes GSM/GPRS.
A partir da figura e considerando-se a arquitetura de uma rede GSM/GPRS, é correto afirmar que a conexão do sistema GPRS ao subsistema NSS (network and switching sub-system) da rede GSM é implementada pelas interfaces Gc, Gd, Gf, Gr, Gs.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Fibras Ópticas
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional de Metrologia
Com relação aos sistemas ópticos de comunicações, julgue os itens a seguir.
Para se obter uma fibra monomodo, pode-se reduzir a dimensão do diâmetro do núcleo ou o valor do índice de refração do núcleo, ou, ainda, reduzir o índice de refração relativo da fibra.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Sistemas de Comunicação Digitais, Transmissão e Recepção de Sinais Digitais
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional de Metrologia
Com relação a comunicações digitais, julgue os itens subseqüentes.
As técnicas de codificação de canal, sejam elas por blocos sejam convolucionais, permitem aumento da relação sinal/ruído na entrada do decodificador, acarretando melhoras na taxa de erro de símbolos. Essa melhora, contudo, é acompanhada da degradação da eficiência espectral dos sistemas de modulação. Exemplo dessas características é a técnica denominada TCM (trellis-coded modulation), que apresenta melhor desempenho de taxa de erro de símbolo que as técnicas BCH (Bose-Chaudhuri- Hocquenhem), Reed-Solomon e convolucionais com decodificação de Viterbi, mas com incremento da banda ocupada, o que degrada a eficiência espectral.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Parâmetros de Antenas (Largura de Banda, Ganho, Diretividade, Polarização, Área Efetiva)
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional de Metrologia
A figura acima ilustra um enlace de microondas, em que a distância entre o transmissor e o receptor é igual a 50 km e a portadora é de 6 GHz. O perfil topográfico do local onde o enlace está instalado e a primeira zona de Fresnel estão também representados na figura, em que se considerou o fator K igual a 4/3. A partir dessas informações e sabendo que o enlace é bidirecional, julgue os itens seguintes.
Considere que, nesse enlace, a potência EIRP (effective isotropic radiated power) dos transmissores seja de 55 dBm, com rádios que operam com 27 dBm de potência. Nesse caso, é correto afirmar que o ganho das antenas utilizadas no enlace é superior a 30 dBi.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Arquitetura
Ano: 2007 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional de Metrologia
A figura acima apresenta uma descrição da arquitetura lógica com as interfaces e os pontos de referência de uma rede GSM com GPRS. Considerando essa figura e a nomenclatura usual definida pelo 3GPP (3rd Generation Partnership Project), julgue os itens que se seguem, relativos às redes GSM/GPRS.
Sabendo-se que o sistema GPRS deverá suportar uma variedade de redes externas de dados, é correto inferir-se que a interface Gi é não-padronizada, constituindo-se, dessa forma, um ponto de referência.
