36.872 questões encontradas
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Perdas em Transmissão
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.
A potência de um feixe óptico cai pela metade após uma propagação de 500 metros no interior de uma fibra. O coeficiente de atenuação, em dB/km, desta fibra é de:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A
Duas fontes de alimentação CC são ligadas em paralelo para alimentar uma carga resistiva de 45 Ω. As duas fontes têm a mesma tensão nominal de 120V, mas uma possui resistência interna de 4 Ω e a outra, de 12 Ω. O valor aproximado da potência, em watts, transferida para a carga é de:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Modelos Equivalentes e Realimentação
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

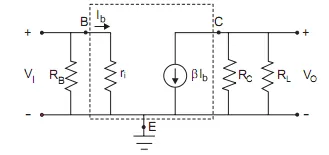

Considere a figura abaixo.
Dados: β=100; RC=3kΩ; RL=2kΩ; RB=10kΩ; ri=1kΩ
A figura mostra o circuito correspondente ao modelo para sinais de um estágio transistorizado. De acordo com os valores fornecidos para os componentes, o ganho de tensão
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Trifásicos Equilibrados e Desequilibrados
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Ministério da Defesa - Aeronáutica

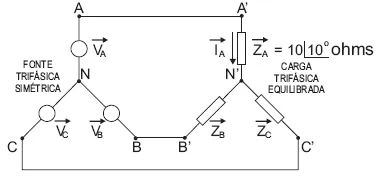

O sistema trifásico acima é composto por uma fonte simétrica na seqüência ABC e uma carga equilibrada, cujo valor da impedância conectada à fase A é de 10 ohms com ângulo de 10º.Sabendo-se que a ddp entre as fases B e C é igual a 220
volts de pico com ângulo de 30º,a corrente eficaz
, em ampères, é:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Microcontroladores
Ano: 2006 Banca: FCC - Fundação Carlos Chagas Órgão: Ministério Público do Estado de Pernambuco
No microcomputador 89S52, para ativar um LED ligado no port P2.0 por meio da instrução CLR P2.0, deve-se adotar a configuração:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Filtros e Fontes/Geradores de Sinais
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Ministério da Defesa - Aeronáutica

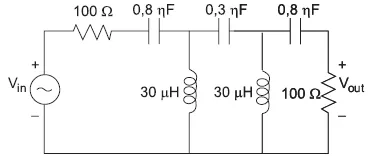

A figura acima ilustra um circuito alimentado por uma fonte de tensão alternada senoidal. O comportamento desse circuito, em termos de resposta em freqüência, corresponde a um filtro:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Potência: Instantânea, Ativa, Reativa, Aparente e Complexa
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Ministério da Defesa - Aeronáutica

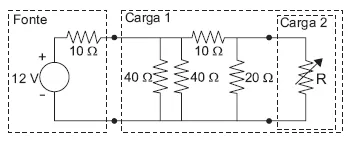

A figura acima ilustra um circuito, onde a fonte encontra-se conectada a uma carga resistiva ajustável. Considere esse circuito em duas situações distintas. Na primeira, deseja-se ajustar a resistência R para que haja a máxima transferência de potência para a Carga 1, assinalada na figura, enquanto na segunda, deseja-se que a máxima transferência de potência ocorra com a Carga 2. Os valores de R, em ohms, que correspondem, respectivamente, a essas situações são
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Modelos de Antenas: Dipolo, Curto e Meia Onda, Loop, Monopolo, Torre Irradiante, Yagi, entre Outras
Ano: 2006 Banca: IPAD - Instituto de Planejamento e Apoio ao Desenvolvimento Tecnológico e Científico Órgão: Polícia Civil de Pernambuco
Uma antena dipolo de meia onda tem um padrão de radiação melhor descrito por uma figura de:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Conversores CC-CC, CC-CA, CA-CC e CA-CA
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Ministério da Defesa - Aeronáutica
O circuito da figura acima representa um conversor de tensão bastante simples, que tem por finalidade permitir a variação do valor médio da tensão aplicada sobre a carga resistiva. Sobre o gate do SCR é aplicado um sinal periódico. Em um período, o SCR conduz durante o tempo
,e permanece cortado durante o tempo
Nestas condições, a expressão do valor médio da tensão sobre a carga é:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Principais Elementos de Uma Rede Telefônica
Ano: 2006 Banca: FCC - Fundação Carlos Chagas Órgão: Tribunal Regional do Trabalho da 4ª Região
Uma CPCT deve estar ligada a uma rede pública de telefonia e é imprescindível a qualquer organização. Para o estabelecimento de uma ligação urbana via CPCT é necessário:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: FPGA e VHDL
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.
Um FPGA pode ter sua capacidade estimada em função do número de flip-flops a serem programados. Deseja-se usar um FPGA para admitir 2 multiplexadores de 4 entradas, 5 somadores de 4 bits, 10 contadores de 4 bits, 4 registradores de deslocamento de 8 bits e 20 registradores D de 8 entradas. A capacidade mínima, em número de flip-flops, desse FPGA deve ser de:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Conversores Analógico-digital e Digital-analógico
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A
Uma placa de conversão Analógico/Digital (A/D) exige que o sinal analógico, em sua entrada, seja limitado entre −2 V e +2 V. A conversão é feita numa taxa de amostragem de 12,8 kHz e 8 bits por amostra. A diferença entre os níveis de quantização, em mV, nesta conversão, será de aproximadamente:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Transmissores e Receptores
Ano: 2002 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal
Qualquer processo que se proponha a apresentar uma imagem tem como objetivo óbvio o olho de um observador. No caso particular da televisão, em um grau muito maior que em processos estáticos, o olho participa como elemento do sistema. Para produzir uma imagem dinâmica aos olhos de um observador, o processo de transmissão e de recepção de sinais de televisão apresenta um significativo grau de complexidade. Com relação à construção, à recepção e à reprodução de imagem em sistema de TV, de acordo com os órgãos reguladores da difusão de televisão, julgue os itens a seguir.
Receptores de sinais de TV podem ser do tipo heteródino, em que o sinal de qualquer canal é convertido inicialmente para uma freqüência intermediária, cujo valor depende do padrão adotado. Nesses receptores, não é possível a utilização do detector de envoltória para realizar a conversão de freqüência do sinal de televisão composto (luminância, crominância e áudio) para a banda básica, devido à existência de múltiplos componentes de portadora.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Ensaios de Máquinas e Transformadores
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal
Julgue os itens a seguir, relativos a transformadores.
O ensaio a vazio é o ensaio de rotina mais comum nos transformadores. Dependendo da potência do equipamento, esse ensaio deve ser realizado em intervalo que varia de uma vez por semana a uma vez por semestre.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Banda Base: Transmissão e Técnicas de Formatação/Codificação/Recepção
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

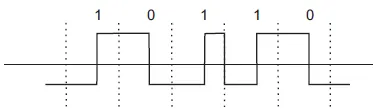

A figura abaixo mostra a transmissão em banda básica da seqüência binária 10110
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Fibras Ópticas
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal
As comunicações ópticas estão embasadas na radiação infravermelha emitida por diodos laser (LD) ou emissores de luz (LED), a partir de sinais elétricos aplicados, e conduzida no interior das fibras ópticas. Os emissores de luz ficam acoplados em uma das extremidades da fibra, e a radiação se propaga pelo seu interior até a outra extremidade. Julgue os itens a seguir, quanto às fibras ópticas.
Quanto à propagação, as fibras ópticas podem ser do tipo monomodo ou multimodo.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

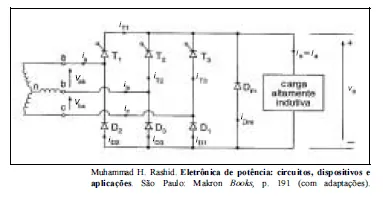

A figura acima mostra o diagrama de um retificador trifásico alimentado por uma fonte trifásica equilibrada de tensões senoidais. Com relação a esse retificador, julgue os itens subseqüentes.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Arquitetura
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Telecomunicações
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Sistemas de Comunicação Digitais, Transmissão e Recepção de Sinais Digitais
Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal
Apesar dos grandes avanços na tecnologia das telecomunicações, os princípios de transmissão e recepção a longas distâncias continuam sendo basicamente os mesmos. Acerca dos sistemas de comunicação, julgue os itens a seguir.
O que caracteriza a transmissão digital é que as formas de onda em todo o sistema possuem toda a informação original a ser reproduzida no destino.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Principais Elementos de Uma Rede Telefônica
Ano: 2004 Banca: CEPS UFPA - Centro de Processos Seletivos da Universidade Federal do Pará Órgão: Ministério Público do Estado do Pará
O PABX é
