A ferramenta completa para a sua preparação em concursos
36.872 questões encontradas
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Aterramento e Sistemas de Aterramento (TN, TT, IT)
Ano: 2017 Banca: IFPE - Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco

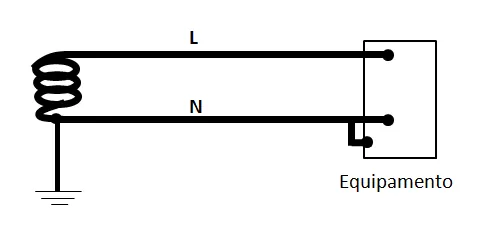

Avalie a figura abaixo e assinale a alternativa CORRETA quanto ao tipo de esquema de aterramento.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Equipamentos de Proteção (Relés, Disjuntores, Fusíveis)
Ano: 2017 Banca: IFPE - Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Pernambuco
Sobre sistemas automáticos de manobra para proteção de equipamentos e operadores, é correto afirmar que:
I. Uma sobretensão é definida como uma tensão cujo valor de crista é maior do que o valor de crista correspondente à tensão máxima de um sistema ou equipamento elétrico.
II. Um surto é uma onda transitória somente de tensão, caracterizada por elevada taxa de variação e que se propaga ao longo do sistema elétrico.
III. Corrente de curto-circuito é a sobrecorrente que resulta de uma falta direta entre condutores vivos sob potenciais diferentes em funcionamento normal.
IV. A capacidade de condução de corrente de um condutor é a corrente máxima que pode ser conduzida continuamente sem que sua temperatura em regime permanente ultrapasse um valor predeterminado.
V. A corrente diferencial-residual de um circuito é a média ponderada dos valores instantâneos das correntes que percorrem todos os condutores vivos do circuito, em um dado ponto.
Estão CORRETAS as afirmações presentes nas alternativas
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Partida e Controle de Velocidade
Ano: 2018 Banca: FADESP - Fundação de Amparo e Desenvolvimento da Pesquisa Órgão: Banco do Estado do Pará
São maneiras de acionar motores das máquinas de tração dos elevadores
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Controladores (Proporcional, PI e PID)
Ano: 2017 Banca: Instituto Federal Brasilia Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Brasília

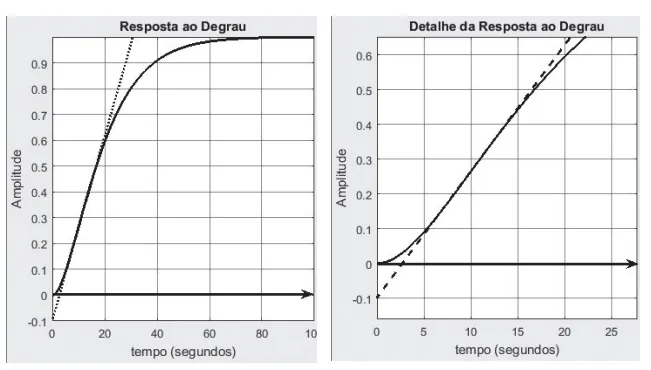

Segundo a Resposta ao Degrau em Malha Aberta de um sistema de primeira ordem com atraso, determine os parâmetros de um controlador PID utilizando o método de Ziegler-Nichols (Kp = 1,2/A, Ti = 2L, Td = L/2).
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Análise de Sistemas de Controle: Realimentação, Servossistemas, Estabilidade e Compensação
Ano: 2017 Banca: FADESP - Fundação de Amparo e Desenvolvimento da Pesquisa Órgão: Companhia de Saneamento do Pará
Em um sistema de controle de processo com retroalimentação, pode-se afirmar que:
I – o sinal de saída referente é sempre mensurado e comparado com o sinal de entrada de referência, possibilitando, assim, um ajuste do controle, tornando o processo mais estável;
II – o controle de processo por retroalimentação não depende do sinal de saída do processo;
III – o sinal de entrada é comparado com um valor de referência fixo, aumentando, assim, a estabilidade do sistema.
Está correto o que se afirma em
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Análise de Sistemas de Controle: Realimentação, Servossistemas, Estabilidade e Compensação
Ano: 2019 Banca: IBFC - Instituto Brasileiro de Formação e Capacitação Órgão: Centro Universitário Fundação Santo André
Leia o seguinte excerto a respeito do conceito Sistemas de Controle de Malha Fechada.
“Os sistemas de controle com realimentação são, com frequência, denominados também sistemas de controle de malha fechada. Em um sistema de controle de malha fechada, o sinal de ______, que é a diferença entre o sinal de entrada e o sinal de realimentação (que pode ser o próprio sinal de saída ou uma função do sinal de saída e suas derivadas e/ou integrais), _______o controlador, de modo a _______o erro e________ a saída do sistema ao valor desejado” (OGATA, 2010)
Assinale a alternativa que preencha correta e respectivamente as lacunas.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2021 Banca: FSA - Centro Universitário Fundação Santo André Órgão: Centro Universitário Fundação Santo André

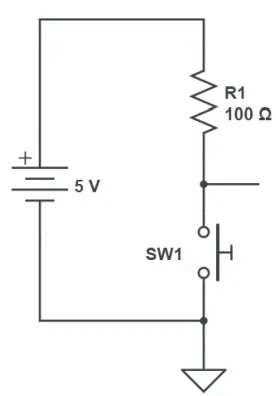

Analisando o circuito abaixo, determinar qual o esquema de ligação da chave SW1.
Ligação Para Outro Circuito
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2021 Banca: FSA - Centro Universitário Fundação Santo André Órgão: Centro Universitário Fundação Santo André

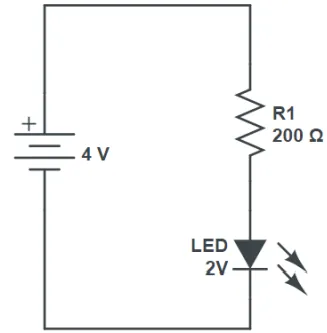

Considerando que o valor de tensão que é aplicado sobre o LED é de 2V, qual o valor da corrente que circula pelo circuito.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2019 Banca: IFSC - Instituto Federal de Santa Catarina Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Santa Catarina

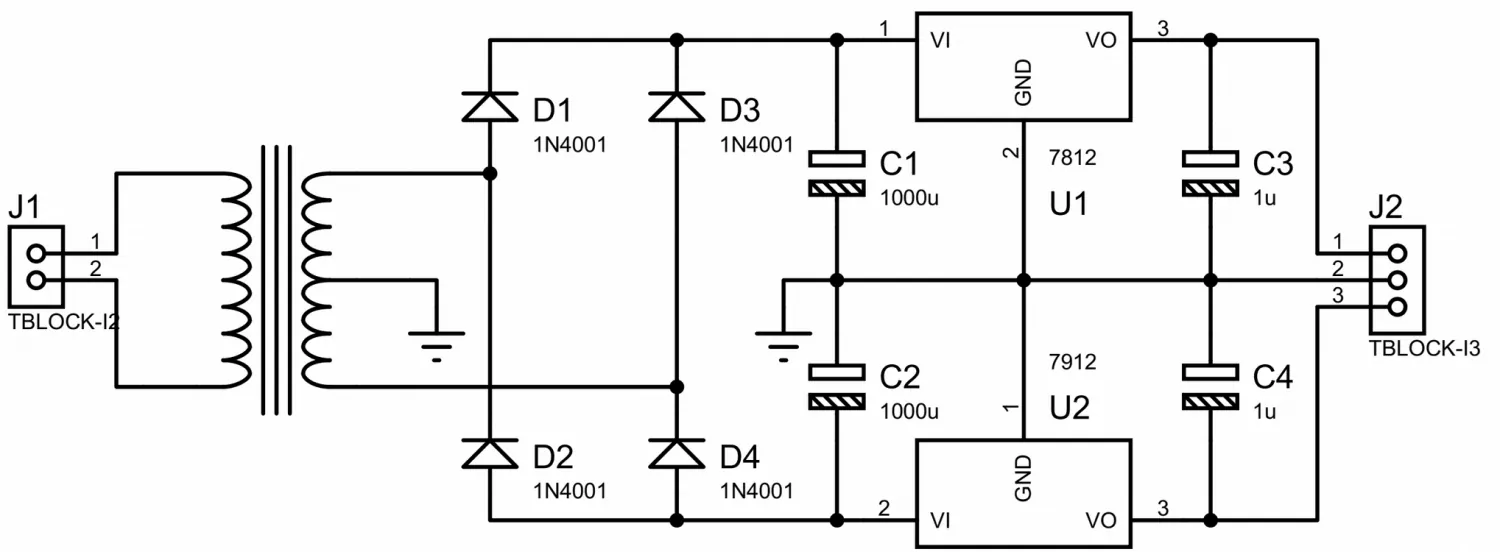

Qual é nome mais utilizado para o circuito elétrico da Figura XX?
Figura XX.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Álgebra Booleana
Ano: 2021 Banca: FSA - Centro Universitário Fundação Santo André Órgão: Centro Universitário Fundação Santo André

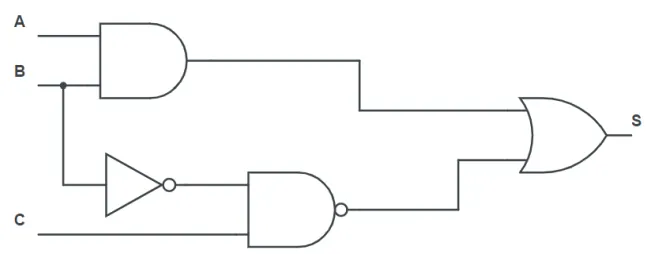

Analisando a figura abaixo:
Determinar qual a expressão booleana de S.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: CLP (Controlador Lógico Programável) e SCADA
Ano: 2021 Banca: FGV - Fundação Getúlio Vargas Órgão: Indústria de Material Bélico do Brasil

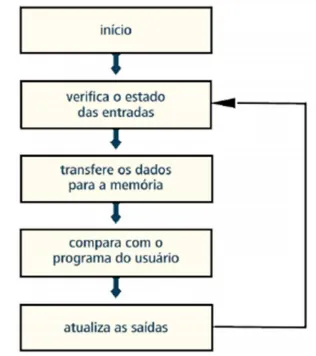

O CLP é um equipamento eletrônico digital, com hardware e software adequados para as aplicações industriais. A figura abaixo apresenta um diagrama de blocos de seu funcionamento:
A respeito do controle e processamento das entradas e saídas, assinale a afirmativa correta.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Leis de Kirchhoff, Análise Nodal e por Malha
Ano: 2021 Banca: FSA - Centro Universitário Fundação Santo André Órgão: Centro Universitário Fundação Santo André
Analisando o circuito abaixo, qual o valor da tensão aplicada sobre o resistor R1.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2021 Banca: FSA - Centro Universitário Fundação Santo André Órgão: Centro Universitário Fundação Santo André
Qual o elemento é representado pelo símbolo abaixo:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Controle Eletrônico de Máquinas Elétricas
Ano: 2022 Banca: Instituto AOCP Órgão: Embasa - Empresa Baiana de Águas e Saneamento
Em uma indústria de alimentos, um motor de 100 cv, que possui carga acoplada, é acionado por uma chave de partida do tipo estrela-triângulo. Pretende-se avaliar a possibilidade de alterar o comando de partida desse motor por uma chave de partida do tipo inversor de frequência. Sobre esse processo de troca de comando elétrico, é correto afirmar que
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Controle Eletrônico de Máquinas Elétricas
Ano: 2022 Banca: Instituto AOCP Órgão: Embasa - Empresa Baiana de Águas e Saneamento
O controle do acionamento de motores pode ser realizado por chaves estáticas em que circuitos eletrônicos são utilizados para manipular componentes de corrente que acionam o motor elétrico. Em relação ao acionamento de motores de indução trifásicos por inversor de frequência, assinale a alternativa correta.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Máquinas de Corrente Contínua
Ano: 2022 Banca: CETEC - Centro de Educação Tecnológica do Estado do Ceará Órgão: Centro de Educação Tecnológica do Estado do Ceará
Os motores de corrente contínua (motor CC) são máquinas de corrente contínua (MCC), isto é, funcionam tanto como motores quanto geradores de energia elétrica.
Podemos classificar os motores de corrente contínua de acordo com o modo de conexão do indutor e das bobinas induzidas, sendo classificados como motor série, motor paralelo, motor composto e motor de excitação independente.
No que se refere a essa classificação de máquinas, relacione o tipo de motor CC com sua descrição, conforme consta no quadro abaixo.
Motor | Descrição |
1. Motor série | ( ) Devido às suas características, é muito usado em aplicações onde é necessário maior tração como por exemplo, trens elétricos, bondes elétricos e guinchos elétricos. |
2. Motor paralelo | ( ) Apresenta as características dos motores série e dos motores paralelos. Este motor tem como característica manter firme a sua velocidade ao estar operando com carga. |
3. Motor composto | ( ) São utilizados normalmente em acionamentos de máquinas operatrizes como por exemplo, ferramentas de avanço, bombas a pistão, compressores, entre outras aplicações que é necessário um torque constante em toda a faixa de rotação. |
4. Motor de excitação independen te. | ( ) Também conhecido como motor de derivação ou motor shunt. Ele tem como característica a fácil regulagem de sua velocidade e é um tipo de motor muito utilizado em máquinas, ferramentas, elevadores, esteiras etc. |
Em seguida, assinale a alternativa correspondente:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Controle Eletrônico de Máquinas Elétricas
Ano: 2022 Banca: Instituto AOCP Órgão: Embasa - Empresa Baiana de Águas e Saneamento
Em um sistema de bombeamento de água com bomba submersa acionada por motor elétrico trifásico, é necessário controlar a velocidade do eixo da bomba de acordo com o nível de um tanque com rotação proporcional do eixo variando entre 0 e 100% da rotação máxima do motor. Dessa forma, é correto afirmar que, para esse caso, o acionamento do motor deve ser realizado por meio de
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Aterramento e Sistemas de Aterramento (TN, TT, IT)
Ano: 2022 Banca: Instituto AOCP Órgão: Embasa - Empresa Baiana de Águas e Saneamento
Em uma instalação elétrica industrial que possui esquema de aterramento caracterizado por um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodos de aterramento eletricamente distintos do eletrodo de aterramento da alimentação, é correto afirmar que
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Análise de Sistemas de Controle: Realimentação, Servossistemas, Estabilidade e Compensação
Ano: 2022 Banca: Instituto AOCP Órgão: Embasa - Empresa Baiana de Águas e Saneamento
Um trocador de calor que recebe água à temperatura ambiente e deve aquecê-la a uma temperatura ajustável de até 90 °C utiliza um sensor PT-100 posicionado na saída de água. Este está conectado à entrada analógica de um CLP, que manipula a abertura de uma válvula em função da variação de temperatura informada pelo referido sensor. Assim, o controlador varia a quantidade de vapor a ser inserido no trocador para aquecer a água. Com base no processo apresentado e no conhecimento de sistemas de controle de malha aberta e fechada, assinale a alternativa correta.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Controle Eletrônico de Máquinas Elétricas
Ano: 2022 Banca: Instituto AOCP Órgão: Embasa - Empresa Baiana de Águas e Saneamento
Um compressor alternativo acionado por uma chave estática deve atingir sua rotação nominal em um tempo de 10 segundos e, ao ser desligado, deve levar o mesmo tempo para interromper o giro de seu eixo, não tendo variações de velocidade entre a partida e o desligamento. Para esse tipo de acionamento, é correto afirmar que
