Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Análise de Sistemas de Controle: Realimentação, Servossistemas, Estabilidade e Compensação
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Aviação Civil
Acerca de conceitos relacionados a mecatrônica, julgue os itens subsequentes.
A diferença entre um regulador e um servocontrole é o sinal algébrico aplicado à realimentação.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Aviação Civil
O circuito acima refere-se ao modelo para pequenos sinais e baixas frequências de um amplificador de tensão constituído de transistor bipolar de junção (TBJ) na configuração emissor-comum. Nesse circuito, os parâmetros para pequenos sinais são gm = 16,6 × 10-3 S, r \(_\pi\) = 6,0 k \(\Omega\) e ro = 121 k \(\Omega\) . Com referência a esse circuito, julgue os itens seguintes.
O ganho de tensão do circuito amplificador em questão equivale, aproximadamente, a Av = – 20,6 V/V. Nesse circuito, um sinal de saída vout está defasado de 180º com respeito a um sinal de entrada senoidal vin .
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Aviação Civil
Um sistema digital, como o circuito mostrado na figura acima, resulta da combinação de dispositivos eletrônicos desenvolvidos especialmente com a finalidade de manipular grandezas que representem informações no formato digital. Julgue os seguintes itens, acerca do circuito mostrado na figura e de circuitos digitais.
Os flip-flops são circuitos com a característica de manter fixo o valor da sua saída, mesmo que algumas de suas entradas variem, trocando de valor somente quando determinada entrada do circuito pulse momentaneamente. Essa característica torna o flip-flop um componente básico em circuitos de memória digital.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Aviação Civil
Um sistema digital, como o circuito mostrado na figura acima, resulta da combinação de dispositivos eletrônicos desenvolvidos especialmente com a finalidade de manipular grandezas que representem informações no formato digital. Julgue os seguintes itens, acerca do circuito mostrado na figura e de circuitos digitais.
A parte do circuito incluída dentro de um retângulo tracejado na figura acima consiste em um circuito sequencial, enquanto a parte restante do circuito consiste em um circuito combinacional.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Aviação Civil

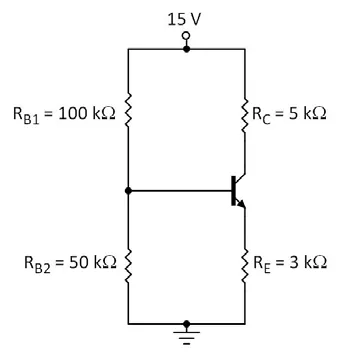

O esquema acima ilustra um circuito de polarização empregando um TBJ do tipo npn. Considerando que a tensão do terminal de base esteja 0,7 V acima daquela do terminal de emissor, e que o ganho de corrente de emissor comum ( \(\beta\) ) seja igual a 200, julgue os itens que se seguem.
A diferença de potencial entre os terminais de coletor e emissor é superior a 4,5 V, comprovando que o TBJ opera no modo ativo.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Aviação Civil
O circuito de polarização acima é implementado com um transistor de efeito de campo de junção JFET do tipo canal n. Esse circuito, utilizado em projetos de amplificadores de tensão, possui uma diferença de potencial entre dreno e fonte fixada em VDS = 3 V. Considerando esse circuito, julgue os próximos itens.
Para que o JFET conduza corrente e estabeleça VDS = 3 V, é necessário que a tensão de limiar Vp (ou tensão de estrangulamento) desse dispositivo seja maior que VGS = -0,7 V (diferença de potencial entre porta e fonte do JFET).
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Teoremas: Superposição, Thévenin, Norton
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Aviação Civil
O circuito acima refere-se ao modelo para pequenos sinais e baixas frequências de um amplificador de tensão constituído de transistor bipolar de junção (TBJ) na configuração emissor-comum. Nesse circuito, os parâmetros para pequenos sinais são gm = 16,6 × 10-3 S, r \(_\pi\) = 6,0 k \(\Omega\) e ro = 121 k \(\Omega\) . Com referência a esse circuito, julgue os itens seguintes.
Para que haja máxima absorção de potência pela carga RG , é necessário que o valor de RG seja diferente da resistência equivalente de Thévenin do circuito amplificador, que, no circuito apresentado, é dada precisamente por 2,5 k \(\Omega\) .
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Aviação Civil
Com relação às regiões de operação de um TBJ, julgue os itens a seguir.
Na característica corrente versus tensão do TBJ pnp, existem, basicamente, três modos, ou regiões de operação identificáveis: ativo, saturação e corte. A região de operação é determinada pela polarização entre os terminais de emissor, base e coletor do transistor. No modo ativo, a junção emissor-base (JEB) é reversamente polarizada, ao passo que a junção coletor-base (JCB) é diretamente polarizada. No modo saturação, as junções JEB e JCB são diretamente polarizadas; e o modo corte é caracterizado pela polarização reversa das junções JEB e JCB.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Aviação Civil
Um sistema digital, como o circuito mostrado na figura acima, resulta da combinação de dispositivos eletrônicos desenvolvidos especialmente com a finalidade de manipular grandezas que representem informações no formato digital. Julgue os seguintes itens, acerca do circuito mostrado na figura e de circuitos digitais.
Parte do circuito mostrado na figura consiste em um circuito básico de flip-flop chamado latch, cuja tabela-verdade é a seguinte.
Set | Clear | Q |
1 0 1 0 | 1 1 0 0 | não muda 1 0 inválido |
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Aviação Civil
O esquema acima ilustra um circuito de polarização empregando um TBJ do tipo npn. Considerando que a tensão do terminal de base esteja 0,7 V acima daquela do terminal de emissor, e que o ganho de corrente de emissor comum ( \(\beta\) ) seja igual a 200, julgue os itens que se seguem.
O esquema do circuito em questão pode ser utilizado para amplificação de sinais conectados capacitivamente ao terminal de base, adotando-se a configuração emissor comum. Nessa situação, o ganho de tensão é diretamente proporcional à resistência RC , que pode ser selecionada como arbitrariamente alta. Por sua vez, o resistor RE , que é normalmente conectado em paralelo a um capacitor de desvio, é imprescindível para garantir estabilização do ponto de operação diante de eventuais variações térmicas.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Componentes Eletrônicos: Diodos, Transistores, Tiristores e Amplificadores
Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Aviação Civil
A respeito das características de transistores MOSFET e TBJ, julgue os itens subsequentes.
O efeito da modulação do comprimento do canal em transistores MOSFET, que ocorre para valores relativamente altos da tensão de dreno, faz que a resistência incremental de saída do MOSFET, observada entre seus terminais de dreno e fonte, seja finita, ao contrário da idealização infinita. Em geral, quanto maior o comprimento do canal, mais pronunciado é o efeito de corpo.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Propagação e Reflexão de Ondas Eletromagnéticas
Ano: 2011 Banca: FCC - Fundação Carlos Chagas Órgão: Empresa Brasileira de Infraestrutura Aeroportuária
Uma das características dos recursos de vigilância empregados nos serviços de controle de tráfego aéreo está correta em:
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Campos Elétrico e Magnético (Estacionário e Variável no Tempo) e Potencial Elétrico
Ano: 2012 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Aviação Civil
De acordo com os conceitos de eletricidade, julgue os itens que se seguem.
Quando um cabo condutor é percorrido por uma corrente elétrica, o movimento das partículas no seu interior é orientado. Essa orientação do movimento das partículas, cujo efeito é semelhante à orientação dos ímãs moleculares, ocasiona o surgimento de um campo magnético ao redor do cabo condutor.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Paralelismo de Geradores
Ano: 2012 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Aviação Civil
A respeito do sistema elétrico de aeronaves, julgue os próximos itens.
Em diversas aeronaves, utilizam-se vários geradores de corrente alternada em paralelo para aumentar a potência disponível. Antes de dois ou mais geradores de corrente alternada serem ligados em paralelo, é necessário, para que estejam sincronizados, que suas tensões nos terminais sejam iguais e defasadas de 90° e que suas frequências sejam diferentes.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Medição de Potência e Energia Elétrica (Ativa e Reativa)
Ano: 2012 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Aviação Civil
De acordo com os conceitos de eletricidade, julgue os itens que se seguem.
Quando a potência dissipada em uma carga é calculada em função do tempo, pode-se determinar a quantidade de energia consumida pela carga. A unidade comumente utilizada no cálculo de energia elétrica é o quilowatt-hora (kWh), que é o produto de quilowatts por hora.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2012 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Aviação Civil
De acordo com os conceitos de eletricidade, julgue os itens que se seguem.
100 A intensidade da corrente elétrica em um circuito é diretamente proporcional à tensão aplicada e inversamente proporcional a sua resistência.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Materiais Condutores, Semicondutores e Isolantes
Ano: 2012 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Aviação Civil
De acordo com os conceitos de eletricidade, julgue os itens que se seguem.
Os resistores com 20%, 10% e 5% de tolerância são considerados resistores comuns, enquanto aqueles com 2% e 1% de tolerância são resistores de precisão. Os resistores de precisão são utilizados apenas em circuitos nos quais os valores de resistência são críticos.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Máquinas de Corrente Contínua
Ano: 2012 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Aviação Civil
A respeito do sistema elétrico de aeronaves, julgue os próximos itens.
Em um motor elétrico, a corrente de campo é fornecida pela mesma fonte que alimenta a armadura. Em um gerador de corrente contínua, a fonte de corrente de campo é proveniente da própria armadura ou de uma fonte separada, chamada excitador.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)
Ano: 2012 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Aviação Civil
A respeito de peso e balanceamento de uma aeronave, julgue os itens a seguir.
O equipamento eletrônico de pesagem de aeronaves de grande porte é constituído de uma balança eletrônica que registra a medida da variação de voltagem em escala calibrada para apresentar a leitura em quilogramas.
Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Instrumentos de Medida (Corrente, Tensão, Potência, Energia, Fator de Potência)
Ano: 2012 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Aviação Civil
De acordo com os conceitos de eletricidade, julgue os itens que se seguem.
Os aparelhos eletrônicos com funções técnicas e científicas (multímetros, fontes etc.) apresentam controles que permitem ao usuário ajustar o funcionamento de forma adequada. Esses controles estão associados a componentes eletrônicos cujo valor é fixo.
