Questões de Engenharia de Telecomunicações

4.200 questões encontradas

  1. Questão 81

    ID 3479750

    Disciplina: Engenharia de Telecomunicações

    Assunto: Onda Estacionária

    Ano: 2002 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

    Com relação a sistemas de comunicações operando no espaço livre e a dispositivo desses sistemas, julgue os seguintes itens.



    Se a distância entre dois mínimos do campo elétrico existente em um guia de ondas retangular fendido, operando no modo fundamental, com terminação em curto, for igual a 2 cm, então, a freqüência desse campo é igual a 7,5 GHz, no caso do dielétrico do guia ser o ar.

    Alternativas da questão 3479750
    Estatísticas Cadernos

  2. Questão 82

    ID 3479749

    Disciplina: Engenharia de Telecomunicações

    Assunto: Elementos de Um Sistema de Comunicações

    Ano: 2002 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

    Texto CE-II – questões 40 e 41

    Em um trabalho envolvendo agentes e peritos da polícia federal, foi descoberto um sistema de telecomunicações clandestino com as seguintes características.

    • O sistema operava serviços relacionados à telefonia de curta e longa distâncias.
    • O acesso à rede pública era feito a partir de um escritório central dimensionado para atender o tráfego gerado pelos clientes.
    • O tráfego gerado por um cliente era encaminhado por espaço livre a uma torre dentro de sua área de cobertura, que servia de estação rádio-base e enviava esse tráfego ao escritório central por meio de um enlace direto ponto-aponto. Foram encontradas dez torres instaladas, correspondentes a dez áreas de cobertura que passaram a ser denominadas células.
    • Os clientes do sistema compartilhavam a banda disponível em um esquema FDMA/TDMA que apresentava algumas semelhanças com o sistema IS-136.
    • downlink — e o outro canal era utilizado no sentido contrário, do cliente para o escritório central — uplink. A freqüência de transmissão dos canais de tráfego era a mesma para todas as estações rádio-baseemumesquema de reuso de freqüências, iguais a 2,56 GHz para o uplink e a 2,83 GHz para o downlink.
    • frame de cada canal de 2,5 MHz comportava 4 time-slots e cada cliente podia acessar o sistema por apenas um desses time-slots. O sistema não tinha capacidade de reusar um time-slot por detecção de uso do canal.
    • As antenas de transmissão e de recepção utilizadas em cada uma das torres instaladas eram iguais e do tipo omnidirecional.

    Para a análise desse sistema clandestino, os peritos utilizaram, entre outras informações, a tabela de Erlang-B abaixo.



    Sabendo que as áreas de cobertura das células não tinham interseção, é possível concluir que, se o GOS do sistema fosse igual a 0,02, o sistema clandestino teria capacidade para operar com mais de 160 clientes potenciais, desconsiderando margens de segurança de tráfego e considerando que o tráfego de cada cliente era de 0,06 erlang e era regido por Erlang-B.

    Alternativas da questão 3479749
    Estatísticas Cadernos

  3. Questão 83

    ID 3479748

    Disciplina: Engenharia de Telecomunicações

    Assunto: Potência de Transmissão

    Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

    Um determinado enlace óptico de 25 km utiliza uma fonte laser em sua transmissão, com potência de saída de –10 dBm e um fotodetector, em sua recepção, com sensibilidade de –22 dBm. O sistema está funcionando perfeitamente, sendo observada uma potência na entrada do fotodetector de –21 dBm. Este enlace apresentou um rompimento em sua fibra óptica. A solução adotada pela equipe de manutenção foi realizar uma emenda no ponto de rompimento. Verificou- se que ocorreu uma diminuição de 3 dB na potência do sinal existente na entrada do fotodetector. Entre as opções abaixo, qual deverá ser adotada para que o sistema retorne ao seu correto funcionamento?

    Alternativas da questão 3479748
    Estatísticas Cadernos

  4. Questão 84

    ID 3479747

    Disciplina: Engenharia de Telecomunicações

    Assunto: Desempenho de Sistemas Analógicos e Digitais

    Ano: 2002 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

    Texto CE-II – questões 40 e 41

    Em um trabalho envolvendo agentes e peritos da polícia federal, foi descoberto um sistema de telecomunicações clandestino com as seguintes características.

    • O sistema operava serviços relacionados à telefonia de curta e longa distâncias.
    • O acesso à rede pública era feito a partir de um escritório central dimensionado para atender o tráfego gerado pelos clientes.
    • O tráfego gerado por um cliente era encaminhado por espaço livre a uma torre dentro de sua área de cobertura, que servia de estação rádio-base e enviava esse tráfego ao escritório central por meio de um enlace direto ponto-aponto. Foram encontradas dez torres instaladas, correspondentes a dez áreas de cobertura que passaram a ser denominadas células.
    • Os clientes do sistema compartilhavam a banda disponível em um esquema FDMA/TDMA que apresentava algumas semelhanças com o sistema IS-136.
    • downlink — e o outro canal era utilizado no sentido contrário, do cliente para o escritório central — uplink. A freqüência de transmissão dos canais de tráfego era a mesma para todas as estações rádio-baseemumesquema de reuso de freqüências, iguais a 2,56 GHz para o uplink e a 2,83 GHz para o downlink.
    • frame de cada canal de 2,5 MHz comportava 4 time-slots e cada cliente podia acessar o sistema por apenas um desses time-slots. O sistema não tinha capacidade de reusar um time-slot por detecção de uso do canal.
    • As antenas de transmissão e de recepção utilizadas em cada uma das torres instaladas eram iguais e do tipo omnidirecional.

    Para a análise desse sistema clandestino, os peritos utilizaram, entre outras informações, a tabela de Erlang-B abaixo.

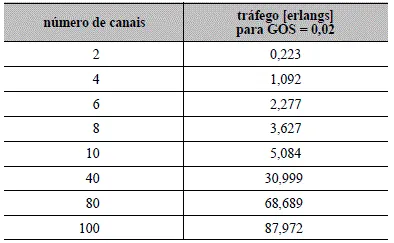

    De acordo com a teoria de Erlang e com base em Erlang-B, caso o sistema operasse com um GOS de 0,1, sua capacidade em termos da quantidade de clientes potenciais seria cinco vezes maior que aquela que seria obtida no caso do GOS de 0,02, supondo que o tráfego por usuário fosse mantido.

    Alternativas da questão 3479747
    Estatísticas Cadernos

  5. Questão 85

    ID 3479745

    Disciplina: Engenharia de Telecomunicações

    Assunto: Desempenho de Sistemas Analógicos e Digitais

    Ano: 2002 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

    Texto CE-II – questões 40 e 41

    Em um trabalho envolvendo agentes e peritos da polícia federal, foi descoberto um sistema de telecomunicações clandestino com as seguintes características.

    • O sistema operava serviços relacionados à telefonia de curta e longa distâncias.
    • O acesso à rede pública era feito a partir de um escritório central dimensionado para atender o tráfego gerado pelos clientes.
    • O tráfego gerado por um cliente era encaminhado por espaço livre a uma torre dentro de sua área de cobertura, que servia de estação rádio-base e enviava esse tráfego ao escritório central por meio de um enlace direto ponto-aponto. Foram encontradas dez torres instaladas, correspondentes a dez áreas de cobertura que passaram a ser denominadas células.
    • Os clientes do sistema compartilhavam a banda disponível em um esquema FDMA/TDMA que apresentava algumas semelhanças com o sistema IS-136.
    • downlink — e o outro canal era utilizado no sentido contrário, do cliente para o escritório central — uplink. A freqüência de transmissão dos canais de tráfego era a mesma para todas as estações rádio-baseemumesquema de reuso de freqüências, iguais a 2,56 GHz para o uplink e a 2,83 GHz para o downlink.
    • frame de cada canal de 2,5 MHz comportava 4 time-slots e cada cliente podia acessar o sistema por apenas um desses time-slots. O sistema não tinha capacidade de reusar um time-slot por detecção de uso do canal.
    • As antenas de transmissão e de recepção utilizadas em cada uma das torres instaladas eram iguais e do tipo omnidirecional.

    Para a análise desse sistema clandestino, os peritos utilizaram, entre outras informações, a tabela de Erlang-B abaixo.



    Se o sistema fosse do tipo FDMA/CDMA, no qual cada canal de tráfego de 2,5 MHz fosse utilizado para espalhar canais de voz a uma taxa individual de 10 kbps, então, supondo que o sistema garantisse uma relação entre a energia de bit e a densidade de potência de ruído por unidade de freqüência (Eb/N0) igual a 10 dB, e mantendo-se a técnica de modulação QPSK para o acesso a esse canal, com um fator de rolloff nulo, seria possível que cada estação rádio-base operasse com mais de 450 clientes potenciais, para um tráfego de cada usuário regido por Erlang-B e igual a 0,06 erlang, um GOS de 0,02 e desconsiderando, ainda, outras degradações do sistema CDMA.

    Alternativas da questão 3479745
    Estatísticas Cadernos

  6. Questão 86

    ID 3479744

    Disciplina: Engenharia de Telecomunicações

    Assunto: Desempenho de Sistemas Analógicos e Digitais

    Ano: 2002 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

    Texto CE-III – questões 42 e 43

    Em sistemas digitais, a qualidade da transmissão pode ser avaliada, em última instância, pelo valor da BER, que, por sua vez, depende do nível de potência do sinal no receptor e das degradações que o sinal sofre ao longo do meio de transmissão e no processamento nos equipamentos de transmissão e de recepção. Essas degradações são causadas principalmente por ruído térmico, ruído de intermodulação, chuva, absorções por gases da atmosfera e interferências. É comum, por outro lado, expressar todas essas fontes de degradação por uma relação sinal/ruído , que pode ser obtida por uma modelagem de todas as degradações, como se elas tivessemumcomportamento do tipo ruído térmico. Nessas circunstâncias, para um enlace ponto-a-ponto, a relação sinal/ruído na entrada do sistema receptor pode ser aproximada pela seguinte expressão.

    em que:

    é a relação sinal/ruído em dB, considerando-se todas as degradações como se elas fossem do tipo ruído térmico;

    é a relação sinal/ruído em dB devido ao ruído térmico unicamente;

    é a relação sinal/ruído em dB devido somente ao ruído de intermodulação;

    representa a relação sinal/ruído em dB devido unicamente à interferência de índice j que acomete o sistema em análise.

    A expressão acima pode ser utilizada para auxiliar o projeto de um sistema de telecomunicações e, emparticular, de sistemas do tipo wireless.

    Desconsiderando o ruído de intermodulação, a expressão dada no texto CE-III pode ser rescrita por:

    ou ainda por:

    em que representa a relação sinal/interferência total do sistema em dB. Considerando-se os sinais de interferência como se tivessem um comportamento do tipo ruído térmico, pode-se incorrer em erros de estimativa da BER, ou seja, a BER estimada em função de difere do caso real. O gráfico acima ilustra o comportamento real quanto à BER de um sistema 64-QAM, em função de e para determinados valores de . Nesse gráfico, em , N representa a componente total do ruído térmico no comportamento da BER, para um nível C da potência do sinal. Semelhantemente, em , I representa a componente total de interferência no comportamento da BER, para o mesmo nível C da potência do sinal.

    Com base nessas informações, no gráfico acima e no texto CE-III, julgue os itens subseqüentes.



    Com base no gráfico, em sistemas em que , seria possível obter uma BER inferior a 10.3, caso a interferência fosse considerada como um ruído térmico.

    Alternativas da questão 3479744
    Estatísticas Cadernos

  7. Questão 87

    ID 3479743

    Disciplina: Engenharia de Telecomunicações

    Assuntos: Fenômenos de Reflexão, Refração e Difração

    Ano: 2002 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

    Com relação ao comportamento dos campos eletromagnéticos, julgue os itens a seguir.



    Os raios difratados são responsáveis pela diminuição da intensidade do campo elétrico total em regiões onde os campos radiados pela antena são bloqueados por obstáculos, aumentando, dessa forma, a descontinuidade entre a região iluminada e a de sombra.

    Alternativas da questão 3479743
    Estatísticas Cadernos

  8. Questão 88

    ID 3479742

    Disciplina: Engenharia de Telecomunicações

    Assunto: Interferência

    Ano: 2002 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

    Texto CE-III – questões 42 e 43

    Com relação às informações do texto CE-III, julgue os itens a seguir.



    Entre as degradações provocadas pela chuva, encontram-se a despolarização e a degradação da figura de ruído, acarretada pelo incremento da temperatura de ruído do sistema receptor. A despolarização pode aumentar os níveis de interferência do tipo polarização cruzada de co-canal, degradando a relação . O aumento da temperatura de ruído do sistema receptor pode, por sua vez, acarretar a degradação da relação tendo pouca ou nenhuma influência na relação .

    Alternativas da questão 3479742
    Estatísticas Cadernos

  9. Questão 89

    ID 3479736

    Disciplina: Engenharia de Telecomunicações

    Assunto: Equipamentos e Métodos de Medições de Parâmetros Técnicos e Análise Espectral

    Ano: 2002 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

    Para controlar o tráfego de veículos nas estradas, a polícia rodoviária geralmente utiliza um sistema de radar. Considerando o caso de um radar operando com potência de transmissão de 100 mW e comprimento de onda igual a 3 cm e que esteja sendo utilizado por agentes da polícia rodoviária em uma estrada, julgue os itens a seguir.



    No sistema de radar, para se determinar a velocidade de um móvel, pode-se utilizar de forma eficiente um refletômetro no domínio do tempo (TDR). Um TDR consiste em um gerador de pulsos e um osciloscópio. O radar envia um trem de pulsos na direção do veículo e, pelo tempo decorrido para a reflexão, o osciloscópio determina o intervalo de tempo decorrido entre os pulsos enviados e recebidos. A partir dessa informação é possível a determinação da velocidade do móvel.

    Alternativas da questão 3479736
    Estatísticas Cadernos

  10. Questão 90

    ID 3479733

    Disciplina: Engenharia de Telecomunicações

    Assunto: Sinalização Telefônica

    Ano: 2006 Banca: IPAD - Instituto de Planejamento e Apoio ao Desenvolvimento Tecnológico e Científico Órgão: Polícia Civil de Pernambuco

    O Brasil utiliza nos seus diversos sistemas de telefonia corporativos, o padrão ISDN de comunicação digital europeu (30B+D), conhecido como E1. Numa ligação ponto a ponto, a taxa de transmissão do canal de sinalização nesse sistema é de:

    Alternativas da questão 3479733
    Estatísticas Cadernos

  11. Questão 91

    ID 3479732

    Disciplina: Engenharia de Telecomunicações

    Assunto: Desempenho de Sistemas Analógicos e Digitais

    Ano: 2002 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

    Texto CE-III – questões 42 e 43

    Com relação às informações do texto CE-III, julgue os itens a seguir.



    Considere um sistema projetado para interligar duas cidades — A e B — por meio de dois subenlaces ponto-a-ponto, em que há um transceptor na cidade A, um outro transceptor na cidade B e um repetidor ativo e transparente interligando os dois transceptores. Considere ainda que, nesse sistema, deve-se garantir uma relação igual a 25 dB para oferecer uma BER = 10!6. Caso não haja interferência nem ruído de intermodulação nesse sistema e caso a relação do primeiro subenlace seja igual a 28 dB, então, a relação do segundo subenlace deverá ser pelo menos igual a 31 dB.

    Alternativas da questão 3479732
    Estatísticas Cadernos

  12. Questão 92

    ID 3479731

    Disciplina: Engenharia de Telecomunicações

    Assunto: Desempenho de Sistemas Analógicos e Digitais

    Ano: 2002 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

    Texto CE-III – questões 42 e 43

    Em sistemas digitais, a qualidade da transmissão pode ser avaliada, em última instância, pelo valor da BER, que, por sua vez, depende do nível de potência do sinal no receptor e das degradações que o sinal sofre ao longo do meio de transmissão e no processamento nos equipamentos de transmissão e de recepção. Essas degradações são causadas principalmente por ruído térmico, ruído de intermodulação, chuva, absorções por gases da atmosfera e interferências. É comum, por outro lado, expressar todas essas fontes de degradação por uma relação sinal/ruído , que pode ser obtida por uma modelagem de todas as degradações, como se elas tivessemumcomportamento do tipo ruído térmico. Nessas circunstâncias, para um enlace ponto-a-ponto, a relação sinal/ruído na entrada do sistema receptor pode ser aproximada pela seguinte expressão.

    em que:

    é a relação sinal/ruído em dB, considerando-se todas as degradações como se elas fossem do tipo ruído térmico;

    é a relação sinal/ruído em dB devido ao ruído térmico unicamente;

    é a relação sinal/ruído em dB devido somente ao ruído de intermodulação;

    representa a relação sinal/ruído em dB devido unicamente à interferência de índice j que acomete o sistema em análise.

    A expressão acima pode ser utilizada para auxiliar o projeto de um sistema de telecomunicações e, emparticular, de sistemas do tipo wireless.

    Desconsiderando o ruído de intermodulação, a expressão dada no texto CE-III pode ser rescrita por:

    ou ainda por:

    em que representa a relação sinal/interferência total do sistema em dB. Considerando-se os sinais de interferência como se tivessem um comportamento do tipo ruído térmico, pode-se incorrer em erros de estimativa da BER, ou seja, a BER estimada em função de difere do caso real. O gráfico acima ilustra o comportamento real quanto à BER de um sistema 64-QAM, em função de e para determinados valores de . Nesse gráfico, em , N representa a componente total do ruído térmico no comportamento da BER, para um nível C da potência do sinal. Semelhantemente, em , I representa a componente total de interferência no comportamento da BER, para o mesmo nível C da potência do sinal.

    Com base nessas informações, no gráfico acima e no texto CE-III, julgue os itens subseqüentes.



    Ao se considerar a interferência como um ruído térmico, a estimativa da BER obtida a partir da relação apresentada acima seria sempre pessimista em relação ao valor que seria obtido pelo gráfico mostrado.

    Alternativas da questão 3479731
    Estatísticas Cadernos

  13. Questão 93

    ID 3479729

    Disciplina: Engenharia de Telecomunicações

    Assunto: Desempenho de Sistemas Analógicos e Digitais

    Ano: 2002 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

    Texto CE-III – questões 42 e 43

    Em sistemas digitais, a qualidade da transmissão pode ser avaliada, em última instância, pelo valor da BER, que, por sua vez, depende do nível de potência do sinal no receptor e das degradações que o sinal sofre ao longo do meio de transmissão e no processamento nos equipamentos de transmissão e de recepção. Essas degradações são causadas principalmente por ruído térmico, ruído de intermodulação, chuva, absorções por gases da atmosfera e interferências. É comum, por outro lado, expressar todas essas fontes de degradação por uma relação sinal/ruído , que pode ser obtida por uma modelagem de todas as degradações, como se elas tivessemumcomportamento do tipo ruído térmico. Nessas circunstâncias, para um enlace ponto-a-ponto, a relação sinal/ruído na entrada do sistema receptor pode ser aproximada pela seguinte expressão.

    em que:

    é a relação sinal/ruído em dB, considerando-se todas as degradações como se elas fossem do tipo ruído térmico;

    é a relação sinal/ruído em dB devido ao ruído térmico unicamente;

    é a relação sinal/ruído em dB devido somente ao ruído de intermodulação;

    representa a relação sinal/ruído em dB devido unicamente à interferência de índice j que acomete o sistema em análise.

    A expressão acima pode ser utilizada para auxiliar o projeto de um sistema de telecomunicações e, emparticular, de sistemas do tipo wireless.

    Desconsiderando o ruído de intermodulação, a expressão dada no texto CE-III pode ser rescrita por:

    ou ainda por:

    em que representa a relação sinal/interferência total do sistema em dB. Considerando-se os sinais de interferência como se tivessem um comportamento do tipo ruído térmico, pode-se incorrer em erros de estimativa da BER, ou seja, a BER estimada em função de difere do caso real. O gráfico acima ilustra o comportamento real quanto à BER de um sistema 64-QAM, em função de e para determinados valores de . Nesse gráfico, em , N representa a componente total do ruído térmico no comportamento da BER, para um nível C da potência do sinal. Semelhantemente, em , I representa a componente total de interferência no comportamento da BER, para o mesmo nível C da potência do sinal.

    Com base nessas informações, no gráfico acima e no texto CE-III, julgue os itens subseqüentes.



    Supondo que, ao realizar o projeto de um novo sistema, tenha sido verificado que os sistemas vizinhos já instalados interferiam nesse novo sistema de tal forma que a relação era igual a 30 dB, então, nessas circunstâncias, ao oferecer uma relação , pode-se garantir uma BER real inferior a 10-6 para esse sistema.

    Alternativas da questão 3479729
    Estatísticas Cadernos

  14. Questão 94

    ID 3479726

    Disciplina: Engenharia de Telecomunicações

    Assunto: Sistemas de Televisão

    Ano: 2002 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

    Qualquer processo que se proponha a apresentar uma imagem tem como objetivo óbvio o olho de um observador. No caso particular da televisão, em um grau muito maior que em processos estáticos, o olho participa como elemento do sistema. Para produzir uma imagem dinâmica aos olhos de um observador, o processo de transmissão e de recepção de sinais de televisão apresenta um significativo grau de complexidade. Com relação à construção, à recepção e à reprodução de imagem em sistema de TV, de acordo com os órgãos reguladores da difusão de televisão, julgue os itens a seguir.



    O amplificador de luminância em receptores em cores tem três funções importantes: pré-amplificar o sinal de luminância recebido do detector de luminância/crominância; incorporar o controle de contraste, que, em TV em cores, deve ser interpretado como ajuste de nível de branco, e introduzir um retardo no sinal de luminância por meio de uma linha de retardo LC.

    Alternativas da questão 3479726
    Estatísticas Cadernos

  15. Questão 95

    ID 3479725

    Disciplina: Engenharia de Telecomunicações

    Assunto: Sistemas de Televisão

    Ano: 2002 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

    Qualquer processo que se proponha a apresentar uma imagem tem como objetivo óbvio o olho de um observador. No caso particular da televisão, em um grau muito maior que em processos estáticos, o olho participa como elemento do sistema. Para produzir uma imagem dinâmica aos olhos de um observador, o processo de transmissão e de recepção de sinais de televisão apresenta um significativo grau de complexidade. Com relação à construção, à recepção e à reprodução de imagem em sistema de TV, de acordo com os órgãos reguladores da difusão de televisão, julgue os itens a seguir.



    Antes de modular uma portadora para a transmissão, o sinal de crominância é sobreposto ao sinal de luminância. O sinal de televisão no formato apropriado para transmissão é comumente denominado sinal de vídeo composto.

    Alternativas da questão 3479725
    Estatísticas Cadernos

  16. Questão 96

    ID 3479722

    Disciplina: Engenharia de Telecomunicações

    Assunto: DWDM

    Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Agência Nacional de Telecomunicações

    Julgue os itens a seguir, relativos a sistemas de distribuição de TV a cabo (CATV) e às tecnologias neles empregadas.



    Diferentes tipos de fibra podem ser usados na parte óptica de um sistema de CATV. Entre eles, incluem-se a fibra monomodo convencional, que tem dispersão cromática igual a z e ro em 1.300 nm, e a fibra com dispersão deslocada, que tem atenuação mínima em 1.550 nm. Caso a tecnologia DWDM fosse utilizada em um sistema CATV que usa essas fibras, a capacidade desse sistema poderia ser aumentada com o incremento do número de portadoras, que é, porém, limitado em decorrência de fenômenos não-lineares que apareceriam nesse tipo de aplicação.
    Alternativas da questão 3479722
    Estatísticas Cadernos

  17. Questão 97

    ID 3479721

    Disciplina: Engenharia de Telecomunicações

    Assunto: Sistemas de Televisão

    Ano: 2002 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

    Qualquer processo que se proponha a apresentar uma imagem tem como objetivo óbvio o olho de um observador. No caso particular da televisão, em um grau muito maior que em processos estáticos, o olho participa como elemento do sistema. Para produzir uma imagem dinâmica aos olhos de um observador, o processo de transmissão e de recepção de sinais de televisão apresenta um significativo grau de complexidade. Com relação à construção, à recepção e à reprodução de imagem em sistema de TV, de acordo com os órgãos reguladores da difusão de televisão, julgue os itens a seguir.



    A freqüência de quadro, no sistema PAL-M, é de 30 Hz, ou trinta cenas por segundo, usando varredura entrelaçada, com dois campos por quadro, campo de linhas ímpares e campo de linhas pares, correspondendo a uma freqüência de campo de 60 Hz.

    Alternativas da questão 3479721
    Estatísticas Cadernos

  18. Questão 98

    ID 3479717

    Disciplina: Engenharia de Telecomunicações

    Assunto: Taxa de Transmissão

    Ano: 2002 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

    Texto CE-II – questões 40 e 41

    Em um trabalho envolvendo agentes e peritos da polícia federal, foi descoberto um sistema de telecomunicações clandestino com as seguintes características.

    • O sistema operava serviços relacionados à telefonia de curta e longa distâncias.
    • O acesso à rede pública era feito a partir de um escritório central dimensionado para atender o tráfego gerado pelos clientes.
    • O tráfego gerado por um cliente era encaminhado por espaço livre a uma torre dentro de sua área de cobertura, que servia de estação rádio-base e enviava esse tráfego ao escritório central por meio de um enlace direto ponto-aponto. Foram encontradas dez torres instaladas, correspondentes a dez áreas de cobertura que passaram a ser denominadas células.
    • Os clientes do sistema compartilhavam a banda disponível em um esquema FDMA/TDMA que apresentava algumas semelhanças com o sistema IS-136.
    • downlink — e o outro canal era utilizado no sentido contrário, do cliente para o escritório central — uplink. A freqüência de transmissão dos canais de tráfego era a mesma para todas as estações rádio-baseemumesquema de reuso de freqüências, iguais a 2,56 GHz para o uplink e a 2,83 GHz para o downlink.
    • frame de cada canal de 2,5 MHz comportava 4 time-slots e cada cliente podia acessar o sistema por apenas um desses time-slots. O sistema não tinha capacidade de reusar um time-slot por detecção de uso do canal.
    • As antenas de transmissão e de recepção utilizadas em cada uma das torres instaladas eram iguais e do tipo omnidirecional.

    Para a análise desse sistema clandestino, os peritos utilizaram, entre outras informações, a tabela de Erlang-B abaixo.



    Com base na teoria de Nyquist e supondo que o sistema opere com fator de rolloff de 0,2, a taxa de transmissão que cada canal de tráfego pode oferecer a um determinado cliente é superior a 1 Mbps, podendo indicar que os clientes desse sistema poderiam consistir em empresas que utilizavam o sistema clandestino para escoar o seu tráfego de voz e(ou) dados.

    Alternativas da questão 3479717
    Estatísticas Cadernos

  19. Questão 99

    ID 3479716

    Disciplina: Engenharia de Telecomunicações

    Assunto: Modulação Digital

    Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

    Para prover acesso de um cliente corporativo ao backbone de uma grande empresa de telecomunicações, deseja-se implantar um sistema de comunicação por microondas entre as instalações do cliente e um determinado ponto de concentração da empresa. As freqüências de operação desse sistema estão na banda Ka e a técnica de modulação de cada portadora utilizada é a 16-QAM. O cliente contratou o serviço de acesso para uma taxa de 8 Mbps em ambos os sentidos de transmissão. O critério de qualidade acordado foi o da SER (symbol error rate), que deverá ser inferior a 10–6 em ambos os sentidos de transmissão. Sabe-se que a probabilidade de erro de símbolo Ps no sistema M-QAM, é dada por:

    Ps = \(\frac{2\left(M-1\right)}{M}\) Q \(\left(\sqrt{\frac{6\times\log_2\left(M\right)}{\left(M^2-1\right)}\frac{E_b}{N_o}}\right)\) ,

    sendo M = 2ℓ o número de símbolos transmissíveis no sistema, que é supostamente equiprovável, ℓ o número de bits por símbolo e \(\frac{E_b}{N_o}\) a razão entre a energia média de bit, em fontes, e a densidade de potência de ruído por unidade de freqüência, em watts por hertz. A função Q(x), cujo gráfico está ilustrado a seguir, é dada por:

    Q(x) = \(\frac{1}{\sqrt{2\pi}}\int_x^∞e^{^{-\frac{t^2}{2}}}dt.\)

    Com base nas informações apresentadas acima e considerando que a SER possa ser estimada por Ps, julgue os itens seguintes.



    Deve-se garantir, em cada subsistema receptor, uma razão \(\frac{E_b}{N_o}\) superior a 35 para se obter a SER desejada.

    Alternativas da questão 3479716
    Estatísticas Cadernos

  20. Questão 100

    ID 3479715

    Disciplina: Engenharia de Telecomunicações

    Assunto: Casamento de Impedância

    Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

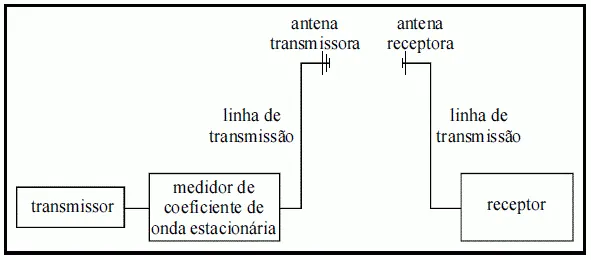

    Considerando a figura acima, que ilustra uma montagem para a medida de características de uma antena ou de campo eletromagnético, julgue os itens a seguir.

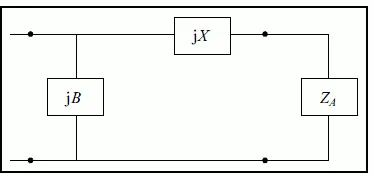

    No lado transmissor, considere que a linha tem impedância característica de 100 Ω e que a impedância de entrada da antena é ZA = 200 – j 100 Ω para uma freqüência do gerador de 600 MHz. Nessa situação, para um perfeito casamento entre a linha e a antena, é possível a utilização do circuito mostrado na figura abaixo, em que X e B representam, respectivamente, a reatância e a susceptância da rede de casamento.

    Alternativas da questão 3479715
    Estatísticas Cadernos

Continue estudando na plataforma

Pular para o conteúdo principal
