Banco de Questões

Questões de Engenharia de Telecomunicações

4.200 questões encontradas

1. Questão 1

   ID 3570534

   Disciplina: Engenharia de Telecomunicações

   Assunto: Interferência

   Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Ciência, Tecnologia e Inovações

   ---



   Com relação à figura acima, que ilustra componentes do segmento TT&C terrestre de um sistema via satélite GEO, em esquema de diagrama de blocos, julgue os itens seguintes, considerando que o referido segmento e o respectivo sistema possuem equipamentos fabricados com tecnologia no estado da arte.







   Para que o segmento ilustrado acima possa monitorar níveis de interferência de outros sistemas via satélite nos satélites e estações do sistema atual, seria necessário o uso de antenas omnidirecionais nas instalações do TT&C.

   Alternativas da questão 3570534

   • Alternativa : Certo
   • Alternativa : Errado

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

2. Questão 2

   ID 3570469

   Disciplina: Engenharia de Telecomunicações

   Assunto: Equipamentos e Métodos de Medições de Parâmetros Técnicos e Análise Espectral

   Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Ciência, Tecnologia e Inovações

   ---



   A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA — III.1 — e após o HPA — III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.







   O comportamento do sinal indicado por III.1 na figura III pode ser corretamente obtido utilizando-se um analisador de espectro.

   Alternativas da questão 3570469

   • Alternativa : Certo
   • Alternativa : Errado

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

3. Questão 3

   ID 3570461

   Disciplina: Engenharia de Telecomunicações

   Assunto: Taxa de Transmissão

   Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Ciência, Tecnologia e Inovações

   ---

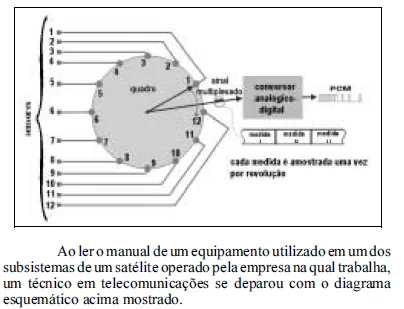

   Com relação à situação acima apresentada, julgue os itens seguintes.







   Caso o sinal PCM indicado na figura tenha de ser transmitido por um canal passa-faixa de largura de banda igual a 1 MHz, por meio de uma portadora modulada QPSK, com eficiência espectral igual a 2 bps/Hz, então esse sinal poderá ter taxa de transmissão igual a 3 Mbps.

   Alternativas da questão 3570461

   • Alternativa : Certo
   • Alternativa : Errado

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

4. Questão 4

   ID 3570436

   Disciplina: Engenharia de Telecomunicações

   Assunto: Equipamentos e Métodos de Medições de Parâmetros Técnicos e Análise Espectral

   Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Ciência, Tecnologia e Inovações

   ---



   Considerando a figura acima, que mostra o diagrama de blocos básico de um sistema de controle de antena para rastreamento de satélite, julgue os itens a seguir.







   Caso se disponha de um analisador de espectro no sistema de rastreamento de satélite, é possível utilizá-lo para monitorar a freqüência de transmissão do sinal do satélite.

   Alternativas da questão 3570436

   • Alternativa : Certo
   • Alternativa : Errado

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

5. Questão 5

   ID 3570422

   Disciplina: Engenharia de Telecomunicações

   Assunto: Equipamentos e Métodos de Medições de Parâmetros Técnicos e Análise Espectral

   Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério da Ciência, Tecnologia e Inovações

   ---



   A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA — III.1 — e após o HPA — III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.







   A curva mostrada na figura II pode ser corretamente obtida utilizando-se um analisador de redes escalar.

   Alternativas da questão 3570422

   • Alternativa : Certo
   • Alternativa : Errado

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

6. Questão 6

   ID 3570388

   Disciplina: Engenharia de Telecomunicações

   Assuntos: Atenuação, Obstruções, Dimensionamento

   Ano: 2024 Banca: FGV - Fundação Getúlio Vargas Órgão: Instituto Nacional de Pesquisas Espaciais

   ---

   Atenção: o enunciado a seguir refere-se às duas próximas questões.

   A equação radar descreve o comportamento teórico de um radar e pode ser obtida em função de diversos parâmetros de desempenho.

   Use a equação radar que estima o alcance teórico máximo (𝑅) de uma radar a partir da seção reta radar do alvo (𝜎), da potência de transmissão (𝑃_𝑡 ), da abertura efetiva da antena (𝐴_𝑒 ), da sensibilidade do receptor (𝑆_𝑟 ) e do comprimento de onda da portadora (𝜆) e pode ser escrita como







   A atenuação por formações meteorológicas possui um papel fundamental no funcionamento de radares meteorológicos. A atenuação do sinal radar por nuvens é devido, em sua maior parte, à concentração de partículas de água e gelo que possuem raios menores do que 100 micrômetros. Para comprimentos de onda maiores do que 0,5 cm, a atenuação é igual a 𝐾₁𝑀, onde 𝐾₁ é o coeficiente de atenuação cuja unidade é dB/(km.g/m³ ) e M é a concentração de água líquida na nuvem, em g/m³ .

   A tabela abaixo apresenta valores de 𝐾₁ para diferentes temperaturas e comprimento de onda do sinal radar.

   Temperatura (°C)	Comprimento de onda (cm)
   	0,9	1,24	1,8	3,2
   20	0,647	0,311	0,128	0,0483
   10	0,681	0,406	0,179	0,0630
   0	0,99	0,532	0,267	0,0858

   Com base nos dados apresentados, a atenuação do sinal radar por nuvens é

   Alternativas da questão 3570388

   • A Alternativa A:

     inversamente proporcional a M.

   • B Alternativa B:

     diretamente proporcional ao comprimento de onda.

   • C Alternativa C:

     diretamente proporcional à temperatura.

   • D Alternativa D:

     aproximadamente igual a 0,81 dB/km quando 𝑀 = 2𝑔/𝑚³ , a temperatura é igual a 10°C e a frequência é igual a 24,2GHz.

   • E Alternativa E:

     a maior quando a frequência é igual a 9,375GHz.

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

7. Questão 7

   ID 3570304

   Disciplina: Engenharia de Telecomunicações

   Assunto: Comunicação Via Satélite

   Ano: 2009 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional de Pesquisas Espaciais

   ---

   A organização UIT, com sede na Suíça, foi criada para normalizar as comunicações no espaço. Ela regulamenta e atribui as frequências utilizadas, tanto com fins militares como também comerciais. As faixas de frequências para retransmissão de sinais de televisão via satélite incluem a banda







   S, de 0,5 a 1,5 GHz, usada tipicamente entre LNB e retransmissores.

   Alternativas da questão 3570304

   • Alternativa : Certo
   • Alternativa : Errado

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

8. Questão 8

   ID 3569326

   Disciplina: Engenharia de Telecomunicações

   Assunto: Transdutores

   Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

   ---

   O dispositivo que recebe na entrada uma grandeza física e emite uma saída, que pode ser a mesma grandeza física ou não, é o

   Alternativas da questão 3569326

   • A Alternativa A:

     atuador

   • B Alternativa B:

     sensor

   • C Alternativa C:

     transdutor

   • D Alternativa D:

     transmissor

   • E Alternativa E:

     controlador

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

9. Questão 9

   ID 3569308

   Disciplina: Engenharia de Telecomunicações

   Assunto: Transdutores

   Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

   ---

   Uma das principais características dos acelerômetros piezoelétricos é que NÃO

   Alternativas da questão 3569308

   • A Alternativa A:

     possibilitam a medida de sinais de alta frequência.

   • B Alternativa B:

     necessitam de condicionadores de sinais.

   • C Alternativa C:

     possibilitam a obtenção da velocidade ou deslocamento do sinal de entrada, mesmo que indiretamente.

   • D Alternativa D:

     necessitam de alimentação externa.

   • E Alternativa E:

     permitem a medida de sinais de pequena amplitude.

   Estou chutando Responder com certeza

   Comentários Estatísticas Cadernos

10. Questão 10

    ID 3569190

    Disciplina: Engenharia de Telecomunicações

    Assunto: Amplificadores Operacionais

    Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Amazônia Azul Tecnologias de Defesa S.A.

    ---

    Considere um amplificador operacional ideal, com alimentação VCC+ = 12V e VCC- = 0V. Sua entrada não inversora é alimentada com uma fonte 𝑉_𝑟𝑒𝑓 = 5𝑉 e aplica-se um sinal de entrada 𝑉_𝑖 = 10 𝑠𝑒𝑛(10𝑡) na entrada inversora.

    O duty-cyle do sinal de saída 𝑉_𝑜 é

    Alternativas da questão 3569190

    • A Alternativa A:

      25%.

    • B Alternativa B:

      35%.

    • C Alternativa C:

      50%.

    • D Alternativa D:

      65%.

    • E Alternativa E:

      75%.

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

11. Questão 11

    ID 3569176

    Disciplina: Engenharia de Telecomunicações

    Assunto: Amplificadores Operacionais

    Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Amazônia Azul Tecnologias de Defesa S.A.

    ---

    Considere um circuito amplificador não inversor utilizando um amplificador ideal alimentado com uma fonte simétrica de 12V. Utiliza-se um resistor R1 = 2k ohms ligando a porta inversora à terra, e um resistor R2 = 20k ohms fazendo uma retroalimentação com a porta inversora.

    Supondo um sinal de entrada 𝑉_𝑖=0,5 𝑠𝑒𝑛(120𝑡), a tensão pico a pico da forma da saída 𝑉_𝑜 do amplificador é

    Alternativas da questão 3569176

    • A Alternativa A:

      5V.

    • B Alternativa B:

      5,5V.

    • C Alternativa C:

      10V.

    • D Alternativa D:

      11V.

    • E Alternativa E:

      12V.

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

12. Questão 12

    ID 3569030

    Disciplina: Engenharia de Telecomunicações

    Assunto: Equipamentos e Métodos de Medições de Parâmetros Técnicos e Análise Espectral

    Ano: 2025 Banca: Instituto Consulplan Órgão: Empresa Brasileira de Hemoderivados e Biotecnologia

    ---

    A instrumentação e as medidas elétricas desempenham um papel essencial em sistemas de telecomunicações e eletrônicos, garantindo o correto funcionamento de equipamentos e a precisão dos sinais processados. A utilização de equipamentos como osciloscópios, analisadores de espectro e multímetros permite a análise de características fundamentais de sinais elétricos, como amplitude, frequência e integridade. Esses dispositivos são indispensáveis para detectar falhas, validar circuitos e otimizar a transmissão de dados em aplicações de alta tecnologia. Sobre instrumentação e medidas elétricas em sistemas de telecomunicações e eletrônicos, analise as afirmativas a seguir.

    I. O analisador de espectro é utilizado para medir a amplitude de sinais em diferentes frequências, permitindo a análise da distribuição espectral.

    II. O osciloscópio é ideal para medir tensões variáveis no tempo, sendo frequentemente usado para verificar integridade de sinais digitais.

    III. O multímetro pode medir a resistência, a corrente e a frequência de sinais em circuitos de telecomunicações com precisão em qualquer faixa de operação.

    IV. A impedância de um circuito é uma grandeza complexa que depende da frequência do sinal aplicado, sendo medida por instrumentos especializados como analisadores de redes.

    V. Em sistemas eletrônicos, o ruído térmico é uma grandeza que pode ser medida diretamente por multímetros digitais com configuração adequada.

    Está correto o que se afirma apenas em

    Alternativas da questão 3569030

    • A Alternativa A:

      I, II e III.

    • B Alternativa B:

      I, II e IV.

    • C Alternativa C:

      I, III e V.

    • D Alternativa D:

      II, IV e V.

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

13. Questão 13

    ID 3566755

    Disciplina: Engenharia de Telecomunicações

    Assunto: Amplificadores Operacionais

    Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Secretaria de Estado de Administração do Pará

    ---

    Julgue os seguintes itens, referentes a conceitos gerais acerca de equipamentos assistenciais a pacientes.







    Um monitor de eletrocardiografia utiliza um amplificador diferencial e um amplificador de radiofreqüência, em sua essência.

    Alternativas da questão 3566755

    • Alternativa : Certo
    • Alternativa : Errado

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

14. Questão 14

    ID 3566741

    Disciplina: Engenharia de Telecomunicações

    Assunto: Amplificadores Operacionais

    Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Secretaria de Estado de Administração do Pará

    ---



    Ao realizar a manutenção de um eletrocardiógrafo, um técnico encontrou o circuito mostrado na figura acima. Quanto a esse circuito, julgue os itens a seguir, supondo que todos os componentes são ideais e que o circuito faz parte do estágio de entrada do eletrocardiógrafo.







    O sinal observado na saída do amplificador operacional A₄ tem valor médio igual a zero.

    Alternativas da questão 3566741

    • Alternativa : Certo
    • Alternativa : Errado

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

15. Questão 15

    ID 3566729

    Disciplina: Engenharia de Telecomunicações

    Assunto: Amplificadores Operacionais

    Ano: 2004 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Secretaria de Estado de Administração do Pará

    ---



    Ao realizar a manutenção de um eletrocardiógrafo, um técnico encontrou o circuito mostrado na figura acima. Quanto a esse circuito, julgue os itens a seguir, supondo que todos os componentes são ideais e que o circuito faz parte do estágio de entrada do eletrocardiógrafo.







    A impedância na entrada não-inversora do amplificador operacional A1 é muito alta.

    Alternativas da questão 3566729

    • Alternativa : Certo
    • Alternativa : Errado

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

16. Questão 16

    ID 3566699

    Disciplina: Engenharia de Telecomunicações

    Assunto: Amplificadores Operacionais

    Ano: 2009 Banca: UNITINS - Fundação Universidade de Tocantis Órgão: Secretaria de Administração do Estado do Tocantins

    ---

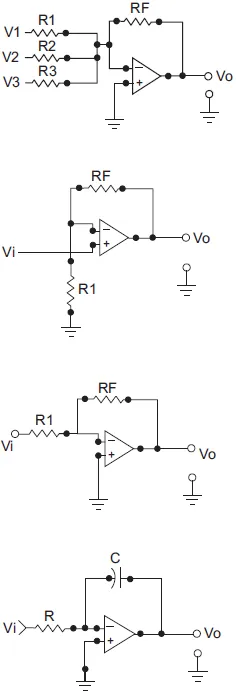

    Analise os circuitos eletrônicos abaixo que empregam amplificador operacional.



    As seguintes equações matemáticas representam esses circuitos, EXCETO

    Alternativas da questão 3566699

    • A Alternativa A:

      Vo = (1 + (Rf / R1)) . Vi

    • B Alternativa B:

      Vo = - [(Rf / R1) . V1 + (Rf / R2) . V2 + (Rf / R3) . V3]

    • C Alternativa C:

      Vo(t) = -1 / RC ∫ Vi (t) dt

    • D Alternativa D:

      Vo = -1 . (Rf / R1) . Vi

    • E Alternativa E:

      Vo = 1 - (Rf / R1) . Vi

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

17. Questão 17

    ID 3566528

    Disciplina: Engenharia de Telecomunicações

    Assunto: Amplificadores Operacionais

    Ano: 2017 Banca: Instituto Federal Brasilia Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Brasília

    ---

    Em um sistema de medição biomédica, na etapa de condicionamento de sinal, ocorre a amplificação, que é um ganho em amplitude e potência que o sinal transduzido recebe para poder ser manipulado eletricamente. O amplificador mais utilizado é o amplificador de instrumentação, com base nessas informações assinale a alternativa que apresenta a sigla deste componente.

    Alternativas da questão 3566528

    • A Alternativa A:

      OP37E.

    • B Alternativa B:

      LM741.

    • C Alternativa C:

      LM358.

    • D Alternativa D:

      INA101.

    • E Alternativa E:

      555.

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

18. Questão 18

    ID 3566520

    Disciplina: Engenharia de Telecomunicações

    Assunto: Amplificadores Operacionais

    Ano: 2017 Banca: Instituto Federal Brasilia Órgão: Instituto Federal de Educação, Ciência e Tecnologia de Brasília

    ---

    Na instrumentação biomédica, geralmente são utilizados circuitos com amplificadores operacionais diferenciais, para diminuir a interferência e ruídos no sistema de medição, e dar um ganho em amplitude e potência no sinal biomédico captado. Em relação aos amplificadores de instrumentação, podemos afirmar que:



    I) baixa impedância de entrada e alta impedância de saída.

    II) alta rejeição de modo comum (CMRR).

    III) baixo nível de geração de ruído e baixa deriva térmica.

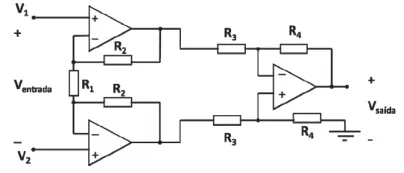

    IV) o amplificador de instrumentação ilustrado acima possui 3 estágios.

    V) o amplificador acima tem a função de transferência dada por: \(-\left(\ 1\ +\ 2.\ \frac{R_2}{R_1}\right)\ .\ \frac{R_4}{R_3}\)

    Assinale a alternativa que apresenta as afirmativas CORRETAS:

    Alternativas da questão 3566520

    • A Alternativa A:

      I, II e IV.

    • B Alternativa B:

      I, III e IV

    • C Alternativa C:

      II, IV e V.

    • D Alternativa D:

      II, III e V.

    • E Alternativa E:

      II, III, IV e V.

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

19. Questão 19

    ID 3566481

    Disciplina: Engenharia de Telecomunicações

    Assunto: Controladores Lógicos Programáveis

    Ano: 2017 Banca: IBFC - Instituto Brasileiro de Formação e Capacitação Órgão: Empresa Brasileira de Serviços Hospitalares

    ---

    Segundo a Associação Brasileira de Normas Técnicas
    (ABNT), CLP (Controlador Lógico Programável) é
    um “equipamento eletrônico digital com hardware e
    software compativeis com aplicações industriais”. Já
    para a National Electrical Manufacturers Association
    (NEMA), trata-se de um “aparelho eletrônico digital que
    utiliza uma memória programável para o armazenamento
    interno de instruções para implementações específicas,
    tais como lógica, sequenciamento, temporização,
    contagem e aritmética, para controlar através de
    módulos de entrada e saida para vários tipos de
    máquinas e processos”. Dessa forma, identifique a
    opção abaixo que apresenta um componente que não
    pertence à estrutura física do CLP.

    Alternativas da questão 3566481

    • A Alternativa A: Amplificadores operacionais
    • B Alternativa B: Processadores
    • C Alternativa C: Memórias e terminal de programação
    • D Alternativa D: Barramentos e fonte de alimentação
    • E Alternativa E: Dispositivos de entrada e saída

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos

20. Questão 20

    ID 3566447

    Disciplina: Engenharia de Telecomunicações

    Assunto: Amplificadores Operacionais

    Ano: 2018 Banca: MS Concursos Órgão: Grupo Hospitalar Conceição

    ---

    Com relação às características dos Amplificadores Operacionais ideais, assinale a alternativa incorreta.

    Alternativas da questão 3566447

    • A Alternativa A:

      O ganho de tensão, normalmente chamado de ganho de malha aberta, medido em corrente contínua (ou em frequências muito baixas), é definido como a relação da variação da tensão de saída para uma dada variação da tensão de entrada.

    • B Alternativa B:

      A saída de um amplificador operacional ideal é nula quando suas entradas estão em curto circuito.

    • C Alternativa C:

      O amplificador operacional ideal apresenta impedância de entrada infinita.

    • D Alternativa D:

      O ganho de modo comum do amplificador operacional ideal é infinito.

    • E Alternativa E:

      Possuem largura de faixa de resposta em frequência infinita.

    Estou chutando Responder com certeza

    Comentários Estatísticas Cadernos
