4.200 questões encontradas
Disciplina: Engenharia de Telecomunicações
Assunto: Circuitos Lógicos
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.
No multiplexador acima, C é a entrada de seleção mais significativa. A saída F do multiplexador representa a função:
Disciplina: Engenharia de Telecomunicações
Assunto: Dispositivos Eletrônicos
Ano: 2006 Banca: FCC - Fundação Carlos Chagas Órgão: Ministério Público do Estado de Pernambuco
As cores dos anéis de um resistor de 4k7 Ω ± 5 % são
Disciplina: Engenharia de Telecomunicações
Assunto: Taxa de Transmissão
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

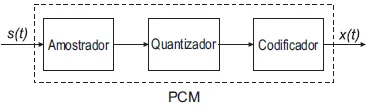

freqüência em seu espectro é de 4 kHz, excursiona entre –V e +V volts. Considerando que essa forma de onda é fornecida a um PCM, cujo diagrama de blocos é mostrado na figura acima, qual é a menor taxa, expressa em termos de kbps, do sinal x(t) para que o erro de quantização não exceda 5% do maior valor de amplitude de s(t)?
Disciplina: Engenharia de Telecomunicações
Assunto: Modulação Digital
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.
Um enlace de comunicação apresenta esquema de modulação 4-ASK e velocidade de transmissão de 9600 bits por segundos. A velocidade de transmissão, em baud, é:
Disciplina: Engenharia de Telecomunicações
Assunto: Onda Estacionária
Ano: 2006 Banca: IPAD - Instituto de Planejamento e Apoio ao Desenvolvimento Tecnológico e Científico Órgão: Polícia Civil de Pernambuco
Em uma linha de transmissão o parâmetro VSWR (Voltage Standing Wave Ratio) varia entre:
Disciplina: Engenharia de Telecomunicações
Assunto: Potência de Transmissão
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.
Um determinado enlace óptico utiliza um transmissor com potência de saída de 0,2 mW. O transmissor apresentou defeito, e a equipe de manutenção trocou-o por outro com potência de 0,4 mW. Considere que nenhuma nova fonte de atenuação foi introduzida no sistema com a troca do laser. O aumento da potência do sinal na entrada do fotodetector foi de:
Disciplina: Engenharia de Telecomunicações
Assunto: Modulação Digital
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.
Devido ao aumento na demanda de transmissão de dados, um enlace de comunicação digital, que usa a técnica de modulação 16-PSK e opera com a taxa de 32 kbps, deve passar a oferecer uma taxa de 48 kbps sem, no entanto, aumentar os requisitos de largura de banda. A técnica de modulação que atende a esses novos requisitos é:
Disciplina: Engenharia de Telecomunicações
Assunto: Circuitos Elétricos
Ano: 2006 Banca: FCC - Fundação Carlos Chagas Órgão: Ministério Público do Estado de Pernambuco
Considere o circuito e os dados abaixo:
Disciplina: Engenharia de Telecomunicações
Assunto: Circuitos Elétricos
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

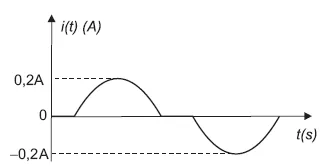

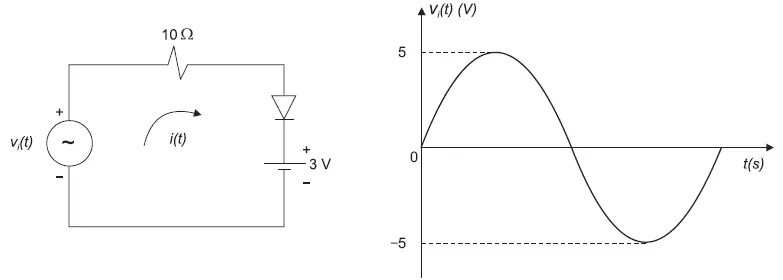

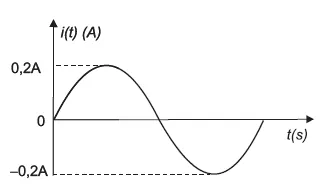

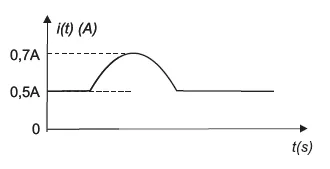

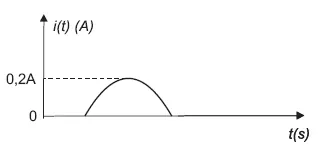

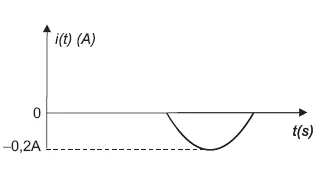

O circuito de figura acima, onde o diodo é considerado ideal, é alimentado pela tensão senoidal, cujo gráfico está mostrado à direita. A forma de onda da corrente resultante i(t) é:
Disciplina: Engenharia de Telecomunicações
Assunto: Circuitos Elétricos
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Ministério da Defesa - Aeronáutica
A figura acima ilustra a impedância Z, submetida a uma tensão senoidal Vin com sua correspondente corrente Iin. Considerando que a freqüência de operação seja 60 Hz, a impedância Z pode ser modelada por um:
Disciplina: Engenharia de Telecomunicações
Assunto: Comunicação Via Satélite
Ano: 2006 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Centro Gestor e Operacional do Sistema de Proteção da Amazônia
O satélite de coleta de dados (SCD) visa fornecer dados meteorológicos e hidrológicos de alguns pontos do Brasil por meio de retransmissão de dados coletados no campo por um conjunto de plataformas terrestres denominadas de plataformas de coleta de dados (PCDs). Julgue os seguintes itens, relativos a esse sistema.
Fazem parte do sistema SCD, além do SCD-1, o SCD-2 e o CBERS. A construção do satélite CBERS foi possibilitada por um programa de cooperação técnica entre o Brasil e a China, e um dos seus sistemas sensores também utiliza o CCD para obtenção de dados remotos.
Disciplina: Engenharia de Telecomunicações
Assunto: Sinalização Telefônica
Ano: 2006 Banca: FCC - Fundação Carlos Chagas Órgão: Ministério Público do Estado de Pernambuco

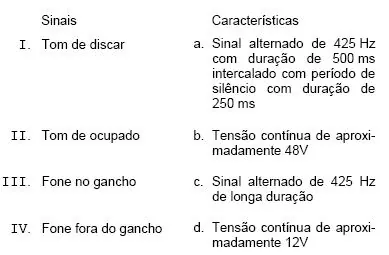

Associe os sinais presentes na linha telefônica com suas respectivas características:
A associação sinais/características está correta em:
Disciplina: Engenharia de Telecomunicações
Assunto: Monitoramento do Espectro Eletromagnético
Ano: 2002 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal
Julgue os itens a seguir, relativos a conceitos de sinais de rádio.
Fiscalização indireta é aquela feita por monitoragem, por meio de instrumentos de rastreamento remoto aptos a captar sinais de rádio no espectro radioelétrico.
Disciplina: Engenharia de Telecomunicações
Assunto: Circuitos Lógicos
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

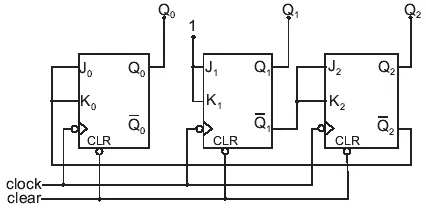

Considere a figura abaixo.
Disciplina: Engenharia de Telecomunicações
Assunto: Desempenho de Sistemas Analógicos e Digitais
Ano: 2002 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal

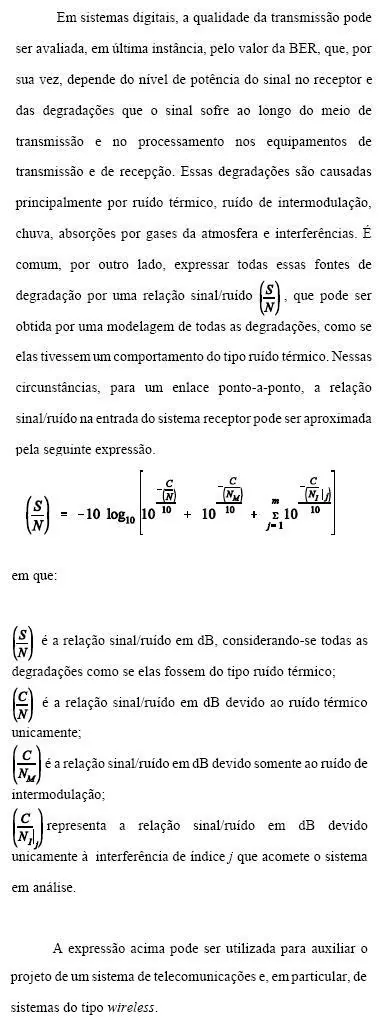

Texto CE-III – questões 42 e 43
Em sistemas digitais, a qualidade da transmissão pode
ser avaliada, em última instância, pelo valor da BER, que, por
sua vez, depende do nível de potência do sinal no receptor e
das degradações que o sinal sofre ao longo do meio de
transmissão e no processamento nos equipamentos de
transmissão e de recepção. Essas degradações são causadas
principalmente por ruído térmico, ruído de intermodulação,
chuva, absorções por gases da atmosfera e interferências. É
comum, por outro lado, expressar todas essas fontes de
degradação por uma relação sinal/ruído
, que pode ser
obtida por uma modelagem de todas as degradações, como se
elas tivessemumcomportamento do tipo ruído térmico. Nessas
circunstâncias, para um enlace ponto-a-ponto, a relação
sinal/ruído na entrada do sistema receptor pode ser aproximada
pela seguinte expressão.
em que:
é a relação sinal/ruído em dB, considerando-se todas as
degradações como se elas fossem do tipo ruído térmico;
é a relação sinal/ruído em dB devido ao ruído térmico
unicamente;
é a relação sinal/ruído em dB devido somente ao ruído de
intermodulação;
representa a relação sinal/ruído em dB devido
unicamente à interferência de índice j que acomete o sistema
em análise.
A expressão acima pode ser utilizada para auxiliar o projeto de um sistema de telecomunicações e, emparticular, de sistemas do tipo wireless.
Desconsiderando o ruído de intermodulação, a expressão dada no
texto CE-III pode ser rescrita por:
ou ainda por:
em que
representa a relação sinal/interferência total do sistema em
dB. Considerando-se os sinais de interferência como se tivessem um
comportamento do tipo ruído térmico, pode-se incorrer em erros de

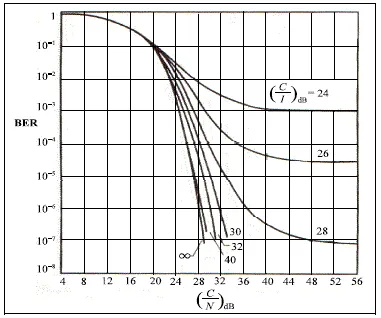

estimativa da BER, ou seja, a BER estimada em função de difere do caso real. O gráfico acima ilustra o comportamento real quanto
à BER de um sistema 64-QAM, em função de e para determinados valores de . Nesse gráfico, em , N representa a
componente total do ruído térmico no comportamento da BER, para um nível C da potência do sinal. Semelhantemente, em , I
representa a componente total de interferência no comportamento da BER, para o mesmo nível C da potência do sinal.
Com base nessas informações, no gráfico acima e no texto CE-III, julgue os itens subseqüentes.
Quanto maior a relação
, mais a BER obtida em função de
se aproxima do comportamento mostrado no gráfico.
Disciplina: Engenharia de Telecomunicações
Assuntos: Atenuação, Obstruções, Dimensionamento
Ano: 2002 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal
Texto CE-III – questões 42 e 43
Com relação às informações do texto CE-III, julgue os itens a seguir.
A chuva e os gases da atmosfera podem causar absorção do sinal de transmissão, acarretando perda de potência. A absorção por chuva degrada principalmente a relação
e pouco ou nada afeta as relações
e para 1 • j • m.
Disciplina: Engenharia de Telecomunicações
Assunto: Comunicação Via Satélite
Ano: 2002 Banca: NCE - Núcleo de Computação Eletrônica UFRJ Órgão: Centrais Elétricas Brasileiras
Em relação aos satélites geo-estacionários, pode-se afirmar que:
1) eles ficam estacionados em relação à Terra enquanto ela gira, de modo que possam cobrir toda a sua superfície em um período de 24 horas;
2) os seus circuitos são alimentados por células solares e, assim, devem ser providos de baterias que possam alimentá-los, pelo menos por 12 horas, durantes as noites;
3) o seu período de vida depende da quantidade de combustível dos foguetes de que eles dispõem para mantê-los no espaço, caso contrário cairiam, e devem girar para que mantenham sempre a mesma face voltada para a superfície da Terra, como a Lua;
4) devem girar em torno do próprio eixo para manterem a estabilidade de posição, através da conservação do momento angular, ou então serem providos de giroscópios internos em três eixos. Os que giram em torno do próprio eixo podem usar antenas diretivas, se elas girarem em sentido contrário ao do satélite;
5) eles se encontram em órbitas polares ou equatoriais elípticas, de forma que, com cinco satélites, seja possível atingir todos os pontos da superfície da Terra.
É/são totalmente verdadeira(s) apenas a(s) afirmativa(s
Disciplina: Engenharia de Telecomunicações
Assunto: Codificação
Ano: 2006 Banca: IPAD - Instituto de Planejamento e Apoio ao Desenvolvimento Tecnológico e Científico Órgão: Polícia Civil de Pernambuco
Qual dos codificadores de voz padrão ITU-T não utiliza a técnica de Codificação por Predição Linear – LPC?
Disciplina: Engenharia de Telecomunicações
Assunto: Faixas de Frequência
Ano: 2006 Banca: IPAD - Instituto de Planejamento e Apoio ao Desenvolvimento Tecnológico e Científico Órgão: Polícia Civil de Pernambuco
As faixas de freqüências para os sistemas que operam em UHF e SHF, são respectivamente:
Disciplina: Engenharia de Telecomunicações
Assuntos: Atenuação, Obstruções, Dimensionamento
Ano: 2002 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Polícia Federal
Com relação ao comportamento dos campos eletromagnéticos, julgue os itens a seguir.
Dois métodos geralmente empregados para se corrigir os efeitos da atenuação devido a multipercursos são a diversidade espacial e a diversidade em freqüências.
