4.200 questões encontradas
Disciplina: Engenharia de Telecomunicações
Assuntos: Sistemas de Comunicação VHF, UHF e por Microondas
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória
Com relação a sistemas os itens subseqüentes. de comunicações por microondas, julgue
Disciplina: Engenharia de Telecomunicações
Assunto: Comunicações Ópticas
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional do Seguro Social
A capacidade de um sistema de comunicação óptico pode exceder, teoricamente, dezenas de terabits por segundo devido à freqüência da portadora ser na faixa de infravermelho. Na prática, a taxa de transmissão é limitada, entre outros fatores, pela dispersão e por efeitos não-lineares na fibra e pela velocidade de processamento dos componentes eletrônicos. A figura acima ilustra um dos esquemas propostos para contornar a limitação causada pelos referidos problemas. Considerando essas informações, julgue os itens a seguir acerca de sistema de comunicação óptico.
Em cada módulo transmissor Tx mostrado na figura deve existir uma fonte de luz que é modulada pelo sinal de informação a ser transmitido. Atualmente, tem sido usada como fonte de luz, principalmente nos enlaces de longa distância, uma nova classe de laser semicondutor, conhecida como vertical-cavity surfaceemitting lasers (VCSELs).
Disciplina: Engenharia de Telecomunicações
Assunto: Casamento de Impedância
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional do Seguro Social
Componentes eletrônicos, a exemplo dos amplificadores empregados em redes de TV a cabo, geram ruído na banda do sistema, o que pode limitar o desempenho da comunicação. O analisador de rede vetorial (ARV) pode ser usado para avaliar os parâmetros desse componente eletrônico, conforme esquematizado na figura acima. Nesse esquema, as impedâncias do ARV e de um amplificador sob teste estão indicadas, e, para o casamento de impedância entre o ARV e o referido amplificador, empregam-se duas redes de 5,7 dB de perdas cada. A partir dessas informações, julgue os itens a seguir.
Na situação mostrada na figura, sabendo-se que R1 = 43,3
, é correto afirmar que o resistor conectado ao terra — R2 —, tem resistência superior a 80 .
Disciplina: Engenharia de Telecomunicações
Assunto: Comunicações Ópticas
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional do Seguro Social
A capacidade de um sistema de comunicação óptico pode exceder, teoricamente, dezenas de terabits por segundo devido à freqüência da portadora ser na faixa de infravermelho. Na prática, a taxa de transmissão é limitada, entre outros fatores, pela dispersão e por efeitos não-lineares na fibra e pela velocidade de processamento dos componentes eletrônicos. A figura acima ilustra um dos esquemas propostos para contornar a limitação causada pelos referidos problemas. Considerando essas informações, julgue os itens a seguir acerca de sistema de comunicação óptico.
A figura ilustra um sistema ponto-a-ponto em que a técnica WDM (wavelenght-division multiplexing) pode ser usada para mitigar o problema da velocidade de processamento dos componentes elétricos. Nessa técnica, a capacidade de transmissão de dados depende do espaçamento temporal entre os N canais utilizados no sistema e referenciados por 1, 2, ..., N, sendo o espaçamento mínimo limitado pelo que se denomina frequency chiper produzido na fonte laser de cada transmissor Tx.
Disciplina: Engenharia de Telecomunicações
Assunto: Antenas
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória
Julgue os itens a seguir, referentes a antenas e propagação.
Uma antena dipolo com 5 m de comprimento que opera na freqüência de 4 MHz terá largura de banda de meia potência duas vezes maior que no caso de ela operar em 2 MHz.
Disciplina: Engenharia de Telecomunicações
Assuntos: Atenuação, Obstruções, Dimensionamento
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória
Disciplina: Engenharia de Telecomunicações
Assunto: SDH
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional do Seguro Social
No projeto de uma rede de transporte, foi proposta a topologia ilustrada na figura acima, em que Epp indica o uso de enlaces ponto-a-ponto em microondas e FOTS, o uso de sistema de transmissão por fibra óptica.
Considerando essas informações, julgue os itens subseqüentes, relativos ao sistema acima esquematizado e à sua implantação a partir da topologia proposta.
A tecnologia SDH, usada no sistema descrito, mesmo exigindo sincronismo entre equipamentos da rede e garantindo maiores facilidades de gerenciamento, não impede que equipamentos PDH sejam igualmente utilizados em determinadas partes da rede de transporte, formando, assim, um sistema híbrido SDH/PDH.
Disciplina: Engenharia de Telecomunicações
Assuntos: Atenuação, Obstruções, Dimensionamento
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória
Disciplina: Engenharia de Telecomunicações
Assunto: Comunicação Via Satélite
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional do Seguro Social
Sistemas via satélite geoestacionário vêm sendo empregados no estabelecimento de redes de telefonia fixa para interconectar usuários tanto residenciais quanto empresariais, espalhados em vastas regiões do globo. Essas redes via satélite permitem conectar usuários a sistemas de telefonia fixa comutada (STFC), garantindo flexibilidade e uma relação custo-benefício atraente, principalmente em países em desenvolvimento ou que possuem grandes áreas a serem atendidas, como no caso do Brasil. A figura acima ilustra uma rede que usa tecnologia VSAT (very small aperture terminals) e os seus principais elementos, que são utilizados no estabelecimento e na conexão de redes de telefonia fixa via satélite geoestacionário.
Considerando as informações apresentadas e que a rede VSAT mostrada utilize apenas um transponder de satélite, julgue os itens seguintes.
Com base na figura apresentada, é correto inferir que a rede VSAT descrita tem arquitetura do tipo two-way meshed, que, comparado à arquitetura do tipo two-way star-shaped, apresenta melhor desempenho em latência, sendo mais adequada a aplicações do tipo telefonia, em especial a aplicações do tipo VoIP. Nessa arquitetura, o uso de tecnologia MCPC (multiple channel/connection per carrier) permite o emprego de técnica de acesso ao satélite do tipo FDMA, em que, para que a rede opere corretamente, é necessário que o transponder utilizado do satélite seja dividido em N × (N – 1) sub-bandas, sendo N o número de elementos da rede.
Disciplina: Engenharia de Telecomunicações
Assunto: Instalações Elétricas Prediais
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória
Considerando a figura acima, que ilustra a configuração de condutores em uma rede elétrica do tipo bifásica (fase/fase/neutro), julgue os itens seguintes.
Disciplina: Engenharia de Telecomunicações
Assunto: Circuitos Elétricos
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional do Seguro Social
Julgue os itens a seguir, com relação a transformador de tensão ideal.

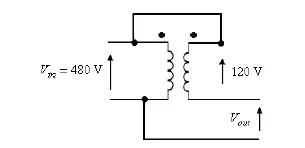

Para o transformador ilustrado na figura a seguir,
Disciplina: Engenharia de Telecomunicações
Assunto: Interferência
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória
Julgue os itens a seguir, referentes a antenas e propagação.
Considere-se que um receptor intercepte, na freqüência de 2,5 GHz, um sinal com 1 mW/m2 diretamente do transmissor e um sinal refletido, de mesma polarização, com densidade de potência igual a 0,25 mW/m2 e em fase com o sinal direto. Nessa situação, é correto afirmar que a densidade de potência recebida pelo receptor é igual a 1,25 mW/m2.
Disciplina: Engenharia de Telecomunicações
Assunto: Telefonia TDM
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória
A figura acima ilustra um diagrama de blocos que resume o processo de digitalização e de multiplexação TDM de n sinais de voz para sistemas PDH de telefonia ou transmissão de voz, de acordo com recomendações do CCITT (ITU). Com relação a esse processo e considerando o referido diagrama de blocos, julgue os itens seguintes.
O período de amostragem utilizado no dispositivo indicado por (II) na figura é igual a 125 :s, para sistemas que operam com banda base de voz de 4 kHz e taxa de amostragem mínima de Nyquist.
Disciplina: Engenharia de Telecomunicações
Assunto: Conceitos de Banda Passante e Canal
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória
De acordo com a teoria de Nyquist, é correto afirmar que a banda ocupada pelo sinal
é maior ou igual a 310 MHz.
Disciplina: Engenharia de Telecomunicações
Assunto: Telefonia TDM
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória
A figura acima ilustra um diagrama de blocos que resume o processo de digitalização e de multiplexação TDM de n sinais de voz para sistemas PDH de telefonia ou transmissão de voz, de acordo com recomendações do CCITT (ITU). Com relação a esse processo e considerando o referido diagrama de blocos, julgue os itens seguintes.
O componente denominado "LOW PASS FILTER", indicado por (I) na figura, tem por função principal a quantização do sinal de voz injetado em sua entrada.
Disciplina: Engenharia de Telecomunicações
Assunto: Comunicações Ópticas
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória
e todos os comprimentos de onda são enviados por Disciplina: Engenharia de Telecomunicações
Assunto: Comunicação Via Satélite
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional do Seguro Social
Em um sistema via satélite geoestacionário, da relação PR apresentada, apenas LA varia com o tempo, de forma instantânea, se esse sistema for do tipo bent-pipe. Essa variação de LA deve-se a alterações das condições atmosféricas no enlace em decorrência, por exemplo, de chuva e de neblina.
Disciplina: Engenharia de Telecomunicações
Assunto: Comunicação Via Satélite
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério do Planejamento e Orçamento
Figuras para os itens de 100 a 106

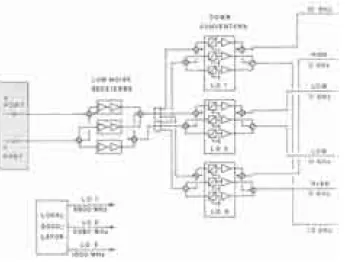

O Atlantic Bird™ 1, cujo diagrama de blocos está ilustrado na figura I, é um satélite geoestacionário do tipo bent pipe cujo ponto subsatélite está localizado em 12,5° Oeste. Esse satélite, que foi lançado em agosto de 2002 e possui, atualmente, 19 transponders ativos, foi projetado, primariamente, para que serviços de telecomunicações entre a Europa e as Américas do Sul e do Norte fossem providos. Entre as flexibilidades oferecidas por esse satélite, encontra-se a que permite que um sinal recebido de uma região de cobertura no uplink possa ser simultaneamente transmitido para todas as regiões de cobertura no downlink; sinais podem ser recebidos de uma região e ser transmitidos para as outras duas regiões de cobertura do satélite. A figura II apresenta informações complementares acerca do satélite Atlantic Bird™ 1, extraídas do sítio www.eutelsat.com. A figura III ilustra o desempenho da probabilidade de erro de bit como função da razão entre a energia de bit E b e a densidade espectral SSB do ruído AWGN N 0 para diferentes técnicas de modulação que podem ser empregadas em sistemas via satélite que utilizam o referido satélite da Eutelsat.
A partir dessas informações, julgue os itens seguintes.
Com base nas informações apresentadas, é correto inferir que o satélite Atlantic Bird™ 1 implementa um esquema de recepção semelhante ao do diagrama de blocos ilustrado na figura a seguir.
Disciplina: Engenharia de Telecomunicações
Assunto: Telefonia Fixa
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória
Considerando a figura acima, que ilustra uma linha de transmissão coaxial com diferentes terminações, julgue os próximos itens.
Por motivo de espaço e custo, o cabo coaxial não é usado nas ligações de telefonia entre a central e o assinante. A estrutura usada nesse serviço, denominada cabo LG, é construída trançando-se dois fios condutores isolados, de modo que a resistência em série e a capacitância em paralelo equivalentes da linha sejam muito menores que a condutância em paralelo e a indutância em série.
Disciplina: Engenharia de Telecomunicações
Assuntos: Fenômenos de Reflexão, Refração e Difração
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério do Planejamento e Orçamento
Considerando a figura acima, julgue os itens que se seguem.
Mesmo estando a antena 2 perfeitamente casada com a linha 2, parte do campo eletromagnético incidente é espalhada de volta, podendo atingir a antena 1.
