Questões de Engenharia de Telecomunicações

4.200 questões encontradas

  1. Questão 401

    ID 3479160

    Disciplina: Engenharia de Telecomunicações

    Assuntos: Atenuação, Obstruções, Dimensionamento

    Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional do Seguro Social

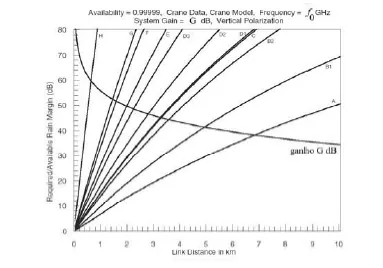

    A figura acima apresenta o gráfico denominado link distance chart para disponibilidade de 99,999% obtido a partir do modelo global de Crane, para ser aplicado no projeto dos enlaces ponto-a-ponto da rede de transporte descrita no texto anterior. O modelo de Crane considera a possibilidade de a referida rede de transporte ser implantada em diversas regiões do globo, como indicado no referido gráfico. O gráfico foi obtido para enlaces que operam na freqüência f0 GHz, com polarização vertical, e apresenta ganho de sistema igual a G dB. A partir dessas informações e sabendo que, de fato, a rede de transporte será instalada em uma região do tipo D2, julgue o próximo item.



    Se os referidos enlaces devem garantir disponibilidade de 99,999%, a distância entre transceptores de um mesmo enlace não deve ser superior a 2 km, com margem de desvanecimento devido a chuva da ordem de 50 dB.

    Alternativas da questão 3479160
    Estatísticas Cadernos

  2. Questão 402

    ID 3479158

    Disciplina: Engenharia de Telecomunicações

    Assunto: Desempenho de Sistemas Analógicos e Digitais

    Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória

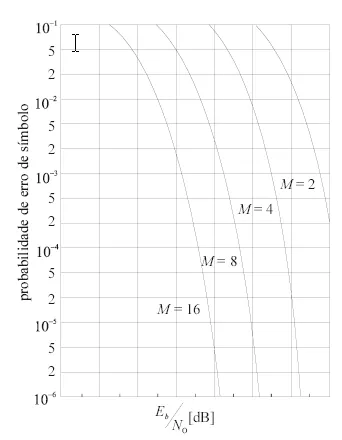

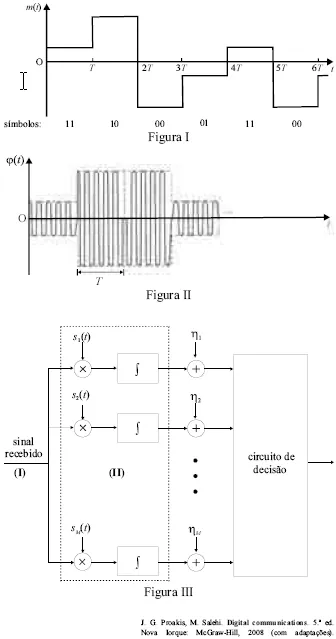

    O desempenho da probabilidade de erro de símbolo do sistema detector ilustrado na figura III no caso de o canal de transmissão ser do tipo AWGN, e não Rayleigh, pode ser corretamente ilustrado pela figura a seguir, em que é a razão entre a energia de bit do sinal recebido e a densidade de potência do ruído AWGN.

    Alternativas da questão 3479158
    Estatísticas Cadernos

  3. Questão 403

    ID 3479157

    Disciplina: Engenharia de Telecomunicações

    Assunto: Proteção de Sistemas Elétricos

    Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional do Seguro Social

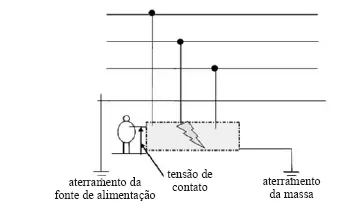

    A figura acima ilustra um esquema de aterramento para a proteção de equipamentos de informática, alimentados por um sistema trifásico de 380 / 220 V. Nesse esquema, a resistência de aterramento da fonte de alimentação trifásica é igual a 10 e a resistência de aterramento da massa é igual a 20 .

    Considerando essas informações, julgue os itens subseqüentes.



    A tensão de contato na situação mostrada na figura é inferior a 100 V.

    Alternativas da questão 3479157
    Estatísticas Cadernos

  4. Questão 404

    ID 3479156

    Disciplina: Engenharia de Telecomunicações

    Assunto: Multiplexação

    Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória

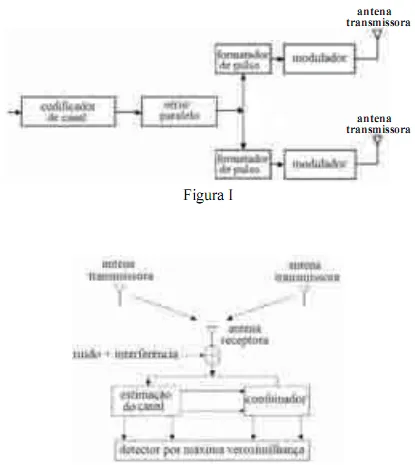

    O esquema de Alamouti pode ser implementado utilizandose os diagramas de blocos ilustrados nas figuras I e II.

    Alternativas da questão 3479156
    Estatísticas Cadernos

  5. Questão 405

    ID 3479155

    Disciplina: Engenharia de Telecomunicações

    Assunto: Técnicas de QoS

    Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional do Seguro Social

    A figura acima descreve um sistema de comunicação que interliga, por meio de tecnologia IP WAN (wide area network), a matriz de uma empresa, localizada em São Paulo, a duas de suas filiais, localizadas no Rio de Janeiro e em Curitiba. A partir dessa descrição, julgue os itens subseqüentes.



    Caso, para se fazer a conexão entre os roteadores nas diferentes cidades, seja usada, na rede IP WAN, a tecnologia DSL (digital subscriber line), então o provedor poderá garantir a mesma qualidade de voz oferecida pelo STFC tradicional por meio de políticas adequadas de qualidade de serviço (QoS).

    Alternativas da questão 3479155
    Estatísticas Cadernos

  6. Questão 406

    ID 3479154

    Disciplina: Engenharia de Telecomunicações

    Assunto: Modulação Analógica

    Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória

    Caso o circuito ilustrado na figura II seja posicionado
    corretamente na entrada de um modulador de sinais PM
    (phase modulation), na saída desse modulador será obtido
    um sinal modulado PM pré-enfatizado.
    Alternativas da questão 3479154
    Estatísticas Cadernos

  7. Questão 407

    ID 3479153

    Disciplina: Engenharia de Telecomunicações

    Assuntos: Atenuação, Obstruções, Dimensionamento

    Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério do Planejamento e Orçamento

    Considerando as informações apresentadas, julgue os itens seguintes.

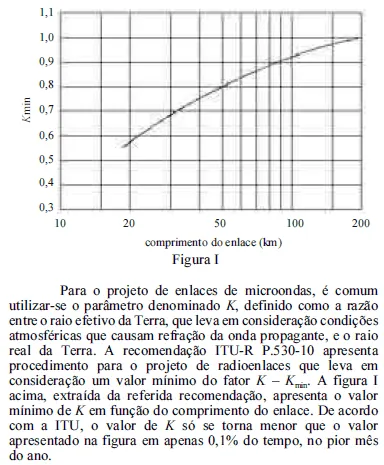

    A probabilidade de um enlace de microondas como o mencionado ficar fora de serviço devido a desvanecimento seletivo depende, entre outros fatores, da área de assinatura do sistema e do fator de propagação multipercurso, sendo este último dependente do fator geoclimático da região onde o enlace está ou será instalado.

    Alternativas da questão 3479153
    Estatísticas Cadernos

  8. Questão 408

    ID 3479152

    Disciplina: Engenharia de Telecomunicações

    Assunto: Aspectos de Sinalização e de Interconexão

    Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória

    A figura acima ilustra um diagrama de blocos que resume o processo de digitalização e de multiplexação TDM de n sinais de voz para sistemas PDH de telefonia ou transmissão de voz, de acordo com recomendações do CCITT (ITU). Com relação a esse processo e considerando o referido diagrama de blocos, julgue os itens seguintes.



    De acordo com as recomendações do CCITT, é correto que haja, no sistema receptor, componente que implemente função de identificação de erro de alinhamento de quadro.

    Alternativas da questão 3479152
    Estatísticas Cadernos

  9. Questão 409

    ID 3479151

    Disciplina: Engenharia de Telecomunicações

    Assunto: Modulação Digital

    Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional do Seguro Social

    Com relação ao sistema WCDMA especificado pelo 3GPP, julgue os itens de 118 a 124.



    A detecção do sinal no sistema WCDMA, tanto no downlink quanto no uplink, é do tipo coerente utilizandose o conceito de canal-piloto ou símbolos-piloto. A tecnologia WCDMA é capaz de suportar os modos FDD e TDD e o sistema opera com técnicas de modulação embasadas em QPSK.

    Alternativas da questão 3479151
    Estatísticas Cadernos

  10. Questão 410

    ID 3479149

    Disciplina: Engenharia de Telecomunicações

    Assunto: Linhas de Transmissão

    Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória

    Considerando a figura acima, que ilustra uma linha de transmissão coaxial com diferentes terminações, julgue os próximos itens.



    Ao contrário da linha de transmissão de fios paralelos, a linha coaxial ilustrada é uma estrutura desbalanceada, tal que, ao ser usada diretamente para a alimentação de uma antena dipolo, acarretará alteração no diagrama de radiação típico dessa antena. Esse problema pode ser resolvido, na prática, com o uso de um balun bazooka.

    Alternativas da questão 3479149
    Estatísticas Cadernos

  11. Questão 411

    ID 3479148

    Disciplina: Engenharia de Telecomunicações

    Assunto: Comunicações Ópticas

    Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória

    Com relação a sistemas de comunicações ópticas, julgue os itens de 102 a 106.



    Em comunicações ópticas, para a determinação da potência óptica em determinada conexão do sistema, utiliza-se freqüentemente o equipamento denominado OTDR (optical time domain reflectometer).
    Alternativas da questão 3479148
    Estatísticas Cadernos

  12. Questão 412

    ID 3479147

    Disciplina: Engenharia de Telecomunicações

    Assunto: Interferência

    Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional do Seguro Social

    O desempenho dos sistemas de comunicação é limitado pela ocorrência de ruído e interferência. No caso de EMI (electromagnetic interference), a maneira mais eficiente de se reduzir esse tipo de interferência é eliminando ou reduzindo a fonte de radiação. Considerando a figura acima, que ilustra uma linha de dois fios terminada por uma carga, julgue os próximos itens, com relação a EMI e a maneiras de reduzir a interferência inserida ou provocada por esses fios em sistemas de comunicação.

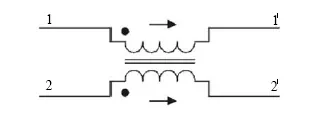

    Em sistemas de comunicação que utilizam cabo UTP (unshielded twisted pair), interferência de radiofreqüência é causada, principalmente, pelo sinal em modo comum, em que as tensões V1 e V2 mostradas são iguais. Uma forma de reduzir a corrente de modo comum é por meio do uso do componente ilustrado na figura a seguir, ou seja, por meio de um transformador conectado à linha, tal que a emissão de radiação que causa interferência é reduzida.

    Alternativas da questão 3479147
    Estatísticas Cadernos

  13. Questão 413

    ID 3479146

    Disciplina: Engenharia de Telecomunicações

    Assunto: Comunicação Via Satélite

    Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória

    A figura acima apresenta características de um satélite geoestacionário. A partir dessas informações, julgue os itens seguintes.



    As informações apresentadas são suficientes para se concluir que esse satélite utiliza técnica de reúso de freqüência.

    Alternativas da questão 3479146
    Estatísticas Cadernos

  14. Questão 414

    ID 3479145

    Disciplina: Engenharia de Telecomunicações

    Assunto: Desempenho de Sistemas Analógicos e Digitais

    Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória

    Com relação a sistemas os itens subseqüentes. de comunicações por microondas, julgue



    Para verificação do desempenho de um enlace de microondas via rádio, são realizadas ensaios e medidas nas seções de radiofrequência (RF), frequência intermediária (FI) e banda base. em FI, normalmente, são executados testes para a determinação de taxa de erros de bits (BER), análise de jiiter e análise de constelação.

    Alternativas da questão 3479145
    Estatísticas Cadernos

  15. Questão 415

    ID 3479144

    Disciplina: Engenharia de Telecomunicações

    Assunto: Modulação Digital

    Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória





    O sinal modulado pode ser corretamente representado pelo diagrama de estado-espaço ilustrado a seguir.

    Alternativas da questão 3479144
    Estatísticas Cadernos

  16. Questão 416

    ID 3479143

    Disciplina: Engenharia de Telecomunicações

    Assunto: Zonas de Fresnel

    Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória

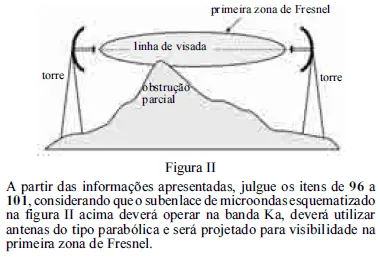

    O percentual de obstrução da primeira zona de Fresnel mostrada na figura II depende do diâmetro das antenas utilizadas no projeto e, por conseqüência, do ganho dessas antenas.
    Alternativas da questão 3479143
    Estatísticas Cadernos

  17. Questão 417

    ID 3479142

    Disciplina: Engenharia de Telecomunicações

    Assunto: Comunicações Ópticas

    Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Instituto Nacional do Seguro Social

    A capacidade de um sistema de comunicação óptico pode exceder, teoricamente, dezenas de terabits por segundo devido à freqüência da portadora ser na faixa de infravermelho. Na prática, a taxa de transmissão é limitada, entre outros fatores, pela dispersão e por efeitos não-lineares na fibra e pela velocidade de processamento dos componentes eletrônicos. A figura acima ilustra um dos esquemas propostos para contornar a limitação causada pelos referidos problemas. Considerando essas informações, julgue os itens a seguir acerca de sistema de comunicação óptico.



    Considere-se que o sistema mostrado tenha comprimento total de 1.000 km e que, para viabilizar esse enlace, seja utilizada fibra óptica na janela de 1,3 m a 1,6 m e amplificadores ópticos com controle de dispersão. Nesse caso, sabendo-se que a separação entre canais é de 0,4 nm e que cada canal pode transportar 40 Gbps, então o produto efetivo taxa de transmissão versus distância para esse enlace é de 30.000 Tbps.

    Alternativas da questão 3479142
    Estatísticas Cadernos

  18. Questão 418

    ID 3479141

    Disciplina: Engenharia de Telecomunicações

    Assunto: Modulação Digital

    Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Ministério do Planejamento e Orçamento

    A popularização da Internet e o desenvolvimento de aplicações multimídia foram dois dos fatores mais importantes para o aumento na demanda por sistemas de transmissão de dados denominados banda larga. Atualmente, em diversos cenários, as redes de dados já superam em tráfego as redes de voz. Em resposta a essas demandas, novos sistemas para provimento de serviços de dados comutados por pacotes vêm sendo desenvolvidos aproveitando a infra-estrutura óptica já instalada, que disponibiliza uma grande largura de banda óptica. Nesse aproveitamento, exploram-se as técnicas de multiplexação pela divisão em comprimentos de onda (DWDM — dense wavelength division multiplexing), que permitem a transmissão de vários comprimentos de onda em uma mesma fibra óptica. Com relação a esse assunto, julgue os itens seguintes.



    Entre as técnicas de modulação utilizadas em aplicações DWDM denominadas PSBT (phase shaped binary transmission) e DPSK (differential phase shift keying), a PSBT é a que permite melhor condicionamento dentro de uma largura de banda definida, porém apresenta pior desempenho de BER (bit error rate) para uma dada razão entre potência de sinal óptico e potência de ruído.

    Alternativas da questão 3479141
    Estatísticas Cadernos

  19. Questão 419

    ID 3479140

    Disciplina: Engenharia de Telecomunicações

    Assunto: Comunicações Móveis

    Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória

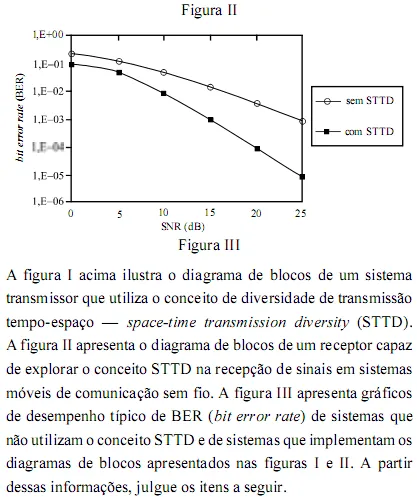

    O conceito STTD utilizado nos diagramas de blocos ilustrados nas figuras I e II é amplamente implementado em sistemas GSM/GPRS/EDGE.

    Alternativas da questão 3479140
    Estatísticas Cadernos

  20. Questão 420

    ID 3479139

    Disciplina: Engenharia de Telecomunicações

    Assunto: Desempenho de Sistemas Analógicos e Digitais

    Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Prefeitura Municipal de Vitória

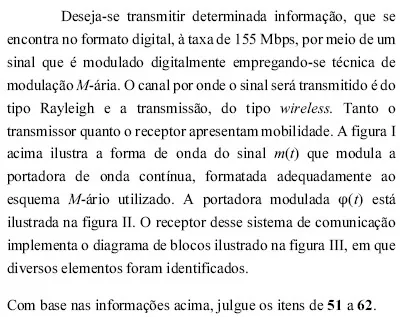

    O fato de o canal ser do tipo Rayleigh indica que há possibilidade de o sistema descrito sofrer desvanecimento devido a múltiplos percursos. Se o desvanecimento será de pequena ou de grande escala, lento ou rápido, dependerá de outras características do canal, das do sinal transmitido, tais como largura de banda ocupada, e das velocidades de deslocamento do transmissor e do receptor.

    Alternativas da questão 3479139
    Estatísticas Cadernos
