A ferramenta completa para a sua preparação em concursos
4.200 questões encontradas
Disciplina: Engenharia de Telecomunicações
Assunto: Circuitos Lógicos
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.
A figura apresenta um circuito digital e seu correspondente Mapa de Karnaugh. A porta lógica a ser inserida no quadrado pontilhado da figura é:
Disciplina: Engenharia de Telecomunicações
Assunto: Acionadores
Ano: 2006 Banca: FCC - Fundação Carlos Chagas Órgão: Ministério Público do Estado de Pernambuco
Considere o circuito abaixo para responder às questões de números 52 e 53.
No circuito apresentado, se Ve = 1 Vpp, o valor de Vs será de, aproximadamente,
Disciplina: Engenharia de Telecomunicações
Assunto: Conceitos de Banda Passante e Canal
Ano: 2006 Banca: IPAD - Instituto de Planejamento e Apoio ao Desenvolvimento Tecnológico e Científico Órgão: Polícia Civil de Pernambuco
Para transmitir com qualidade um sinal representado por uma onda retangular periódica, a largura de banda do canal deveria:
Disciplina: Engenharia de Telecomunicações
Assunto: Circuitos Eletrônicos
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A
Observe a figura abaixo.
O circuito eletrônico aplicado, mostrado na figura, onde vi é a entrada e vL é a saída, representa uma configuração conhecida como:
Disciplina: Engenharia de Telecomunicações
Assunto: Circuitos Lógicos
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Departamento de Controle do Espaço Aéreo

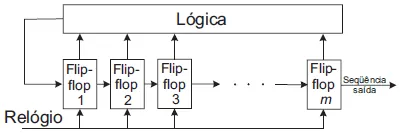

Observe abaixo o diagrama de blocos de um gerador de seqüências pseudo-aleatórias (PN).
Seqüências PN são empregadas em diversas aplicações, merecendo destaque o uso dessas seqüências na sincronização de receptores digitais e no espalhamento espectral de sistemas CDMA. O aumento da quantidade m de flipflops do registrador de deslocamento empregado no gerador permite que o(a):
Disciplina: Engenharia de Telecomunicações
Assunto: Propagação no Espaço Livre
Ano: 2006 Banca: IPAD - Instituto de Planejamento e Apoio ao Desenvolvimento Tecnológico e Científico Órgão: Polícia Civil de Pernambuco
As perdas de propagação de um sistema de microondas em espaço livre, não é função:
1. da potência de transmissão.
2. da freqüência do sinal.
3. da longitude do ponto.
4. da sensibilidade de recepção.
Está (ão) correta(s
Disciplina: Engenharia de Telecomunicações
Assunto: Taxa de Transmissão
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.
As afirmativas abaixo tratam da comunicação de um sinal digital.
I - Todo meio físico apresenta uma taxa máxima de transmissão, dentro da qual um dado sinal pode ser transmitido sem sofrer distorções.
II - Em qualquer meio físico, a potência do sinal transmitido diminui proporcionalmente com a distância ao transmissor.
III - É impossível representar completamente, sem perda de informação, um sinal analógico, limitado em banda, através de sua amostragem.
IV - A taxa de transmissão de um sinal digital, originado da amostragem de sinal analógico com uma freqüência de 12.000 amostras por segundo e uma quantização de 8 bits por amostra, é de 64 kbits/s.
É (São) verdadeira(s) a(s) afirmativa(s):
Disciplina: Engenharia de Telecomunicações
Assunto: Circuitos Lógicos
Ano: 2006 Banca: FCC - Fundação Carlos Chagas Órgão: Ministério Público do Estado de Pernambuco
A simplificação da expressão lógica
está corretamente indicada em
Disciplina: Engenharia de Telecomunicações
Assunto: Circuitos Lógicos
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Departamento de Controle do Espaço Aéreo
O circuito de lógica digital mostrado na figura acima pode ser simplificado para o circuito:
Disciplina: Engenharia de Telecomunicações
Assunto: Circuitos Lógicos
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.

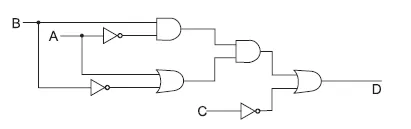

A figura acima apresenta um circuito digital, onde A, B, C e D são sinais lógicos de entrada. A expressão booleana correspondente ao sinal F é:
Disciplina: Engenharia de Telecomunicações
Assunto: Taxa de Transmissão
Ano: 2006 Banca: IPAD - Instituto de Planejamento e Apoio ao Desenvolvimento Tecnológico e Científico Órgão: Polícia Civil de Pernambuco
Um canal binário tem uma banda passante de W, com uma relação sinal ruído de 15. Qual é a capacidade desse canal em bps?
Disciplina: Engenharia de Telecomunicações
Assunto: Telefonia Fixa
Ano: 2006 Banca: FCC - Fundação Carlos Chagas Órgão: Ministério Público do Estado de Pernambuco

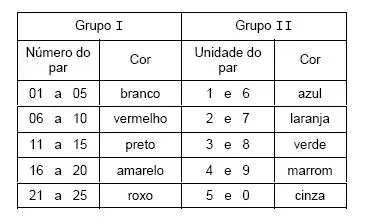

Considere um cabo telefônico do tipo CI 50-25, composto por 25 pares, e a tabela de identificação de pares composta pelas cores primárias (Grupo I) e secundárias (grupo II):
As cores do par número 18 e o número do par de cores branco e cinza são
Disciplina: Engenharia de Telecomunicações
Assuntos: Atenuação, Obstruções, Dimensionamento
Ano: 2006 Banca: IPAD - Instituto de Planejamento e Apoio ao Desenvolvimento Tecnológico e Científico Órgão: Polícia Civil de Pernambuco
No cálculo do radioenlace, a margem de desvanecimento é insensível:
1. ao objetivo da confiabilidade.
2. ao tipo de clima.
3. ao tipo do terreno.
4. a potência de transmissão.
Está (ão) correta(s):
Disciplina: Engenharia de Telecomunicações
Assunto: Telefonia Fixa
Ano: 2006 Banca: IPAD - Instituto de Planejamento e Apoio ao Desenvolvimento Tecnológico e Científico Órgão: Polícia Civil de Pernambuco
Supondo que a resposta em freqüência do par telefônico seja representada por H(ω), as condições para a transmissão de sinais digitais numa faixa de freqüência menor que ω seja sem distorção em uma rede de telefonia são necessários que:
Disciplina: Engenharia de Telecomunicações
Assunto: Circuitos Eletrônicos
Ano: 2006 Banca: FCC - Fundação Carlos Chagas Órgão: Ministério Público do Estado de Pernambuco
Para se obter uma tensão estabilizada de 5 V a partir de uma tensão estabilizada de 12 V com o objetivo de alimentar um circuito digital TTL, o dispositivo mais apropriado é o
Disciplina: Engenharia de Telecomunicações
Assunto: Amplificadores Operacionais
Ano: 2006 Banca: FCC - Fundação Carlos Chagas Órgão: Ministério Público do Estado de Pernambuco
No teste de um amplificador de áudio montado com o TDA 2002, aplicou-se, à sua entrada, um sinal de 1 kHz e 50 mV (pico a pico), obtendo na saída um sinal de 5 V (pico a pico) sobre uma carga de 4 Ω. O ganho de tensão em decibel e a potência RMS aproximada de saída valem, respectivamente,
Disciplina: Engenharia de Telecomunicações
Assunto: Modulação Digital
Ano: 2006 Banca: Fundação CESGRANRIO Órgão: Petróleo Brasileiro S.A.
A modulação do sinal para a transmissão de dados binários é uma importante etapa do processo de transmissão de dados. Com relação a este tópico, considere as afirmações a seguir:
I - As modulações ASK (Amplitude Shift Keying), PSK (Phase Shift Keying) e FSK (Frequency Shift Keying) são exemplos de modulações digitais em banda básica.
II – Os padrões de modem utilizados para acesso à internet por linha discada utilizam, tipicamente, modulação passa-faixa.
III – A modulação QAM (Quadrature Amplitude Modulation) altera somente a amplitude da portadora em função dos bits a serem transmitidos.
As afirmações corretas são:
Disciplina: Engenharia de Telecomunicações
Assunto: Circuitos Lógicos
Ano: 2006 Banca: IPAD - Instituto de Planejamento e Apoio ao Desenvolvimento Tecnológico e Científico Órgão: Polícia Civil de Pernambuco

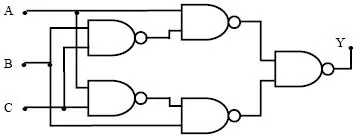

Na figura abaixo, considere as portas devidamente alimentadas, A, B e C são as variáveis booleanas de entrada e Y a de saída do circuito. Quando a entrada C = 1, é correto afirmar que
Disciplina: Engenharia de Telecomunicações
Assunto: Processamento Digital de Sinais de Áudio e Vídeo
Ano: 2006 Banca: IPAD - Instituto de Planejamento e Apoio ao Desenvolvimento Tecnológico e Científico Órgão: Polícia Civil de Pernambuco
Os processos de compactação de sinais digitais de vídeo são aplicados para
Disciplina: Engenharia de Telecomunicações
Assunto: Modulação Digital
Ano: 2006 Banca: IPAD - Instituto de Planejamento e Apoio ao Desenvolvimento Tecnológico e Científico Órgão: Polícia Civil de Pernambuco
Assinale a alternativa que apresenta corretamente a taxa máxima em que um modem 32 PSK pode trabalhar em um canal de 4 KHz de banda livre de ruído.
