Disciplina: Matemática
Assunto: Tabelas
Ano: 2023 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Prefeitura Municipal de Itapevi
Os movimentos veiculares e de pedestres, no que se refere à interação das suas trajetórias para efeito do controle semafórico, podem ser classificados como conflitantes e não conflitantes.
É com base na geometria de uma intersecção apresentada que são registrados todos os movimentos veiculares e de pedestres que ocorrem na área da interseção.

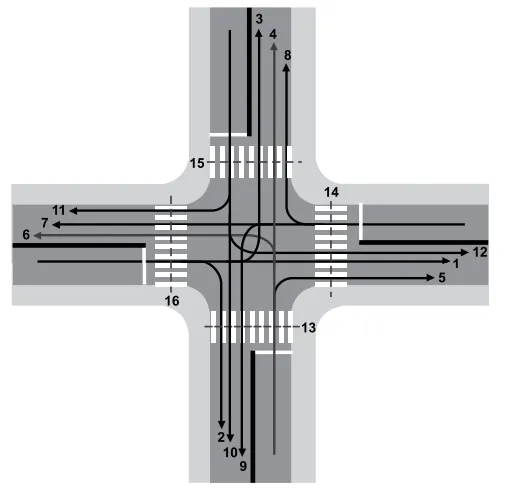

A análise dos conflitos presentes em uma dada interseção está representada no diagrama mostrado na figura, com a indicação dos movimentos conflitantes.
Figura: Exemplo de um diagrama de conflitos

(Manual de Sinalização de Trânsito. Volume V – Sinalização Semafórica)
TABELA: MOVIMENTOS CONFLITANTES APRESENTADOS NA FIGURA DADA.
MOV. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
1 | | | | x | x | x | | | x | x | | x | | x | | x |
2 | | | | | | | | | x | x | | | x | | | x |
3 | | | | x | | x | x | x | x | x | | x | | | x | x |
4 | x | | x | | | | x | x | x | | | x | x | | x | |
5 | x | | | | | | | | | | | x | x | x | | |
6 | x | | x | | | | x | | x | x | x | x | x | | | x |
7 | | | x | x | | x | | | | x | x | x | | x | | x |
8 | | | x | x | | | | | | | | | | x | x | |
9 | x | | x | x | | x | | | | x | | x | x | x | | |
10 | x | | x | | | x | x | | x | | | | x | | x | |
11 | | | | | | | | | | | | | | | | |
12 | x | | x | x | x | x | x | | x | | | | | x | x | |
13 | | | | x | x | x | | | x | x | | | | | | |
14 | x | | | | x | | x | x | x | | | x | | | | |
15 | | | x | x | | | | x | | x | x | x | | | | |
16 | x | | x | | | x | x | | | | x | | | | | |
(Manual de Sinalização de Trânsito. Volume V – Sinalização Semafórica. Adaptado)
Na tabela, complete os movimentos que conflitam com o movimento 11, conforme figura Diagrama de Conflitos, e assinale a alternativa correta.
