Questão 993320

Engenharia Elétrica e Engenharia Eletrônica · 2025

Questão

ID 993320

Disciplina: Engenharia Elétrica e Engenharia Eletrônica

Assunto: Partida e Controle de Velocidade

Ano: 2025 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Prefeitura Municipal de Itatiba

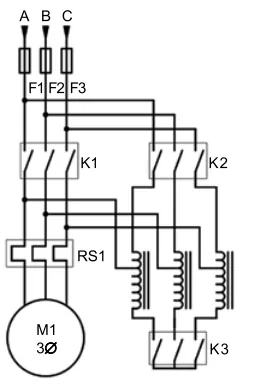

Observe o diagrama de força de um acionamento semiautomático para motores de indução trifásico, apresentado na figura a seguir:

Pode-se afirmar que

Alternativa A:
durante a partida são acionados os contatores K2 e K3, e em regime de trabalho permanece acionado apenas o contator K1.
Alternativa B:
durante a partida são acionados os contatores K1 e K3, e em regime de trabalho permanecem acionados os contatores K2 e K3.
Alternativa C:
durante a partida são acionados os contatores K2 e K3, e em regime de trabalho permanecem acionados os contatores K1 e K3.
Alternativa D:
durante a partida são acionados os contatores K1, K2 e K3, e em regime de trabalho permanece acionado apenas o contator K2.
Alternativa E:
durante a partida é acionado apenas o contator K1, e em regime de trabalho permanecem acionados os contatores K2 e K3.
