Questão
ID 982438Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Combinatórios
Ano: 2022 Banca: UFG - Universidade Federal do Goiás Órgão: Prefeitura Municipal de Goiânia

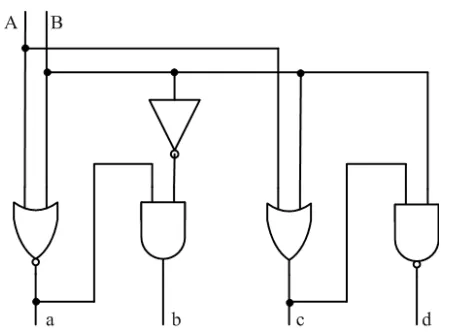

A figura a seguir representa um circuito lógico com duas entradas (A, B) e quatro saídas (a, b, c, d).
Qual é o sinal (A, B) de entrada do circuito que resulta em uma saída (a, b, c, d) = (0, 0, 1, 1)?
