Questão
ID 982419Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Circuitos Resistivos, RL e RC, e RLC
Ano: 2022 Banca: UFG - Universidade Federal do Goiás Órgão: Prefeitura Municipal de Goiânia

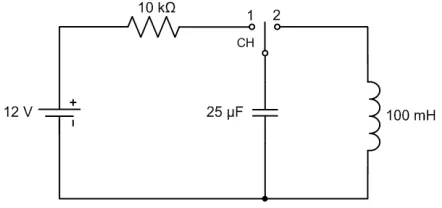

No circuito elétrico da figura a seguir, todos os componentes são ideais e a chave CH está, inicialmente, desligada.
Na primeira etapa de funcionamento do circuito, a chave CH é colocada na posição 1, onde permanece até o final do regime transitório. Na segunda etapa, a chave CH é transferida da posição 1 para a posição 2. Após essas duas etapas, a forma de onda da corrente elétrica que circula pelo indutor é uma
