Questão 947989

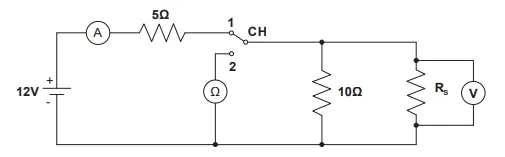

O circuito apresentado na figura abaixo deverá ser utilizado como plataforma de aferição de um sensor de proximidade, produzido por uma empresa de tal setor.

O procedimento consiste em colocar a chave CH na posição 1, efetuar a leitura da corrente e da tensão, em seguida passar a chave para a posição 2 e efetuar a leitura da resistência resultante, onde R_S simboliza o respectivo sensor a ser aferido, com interesse em dois algarismos significativos. Admitindo-se que tal sensor possua resistência de 10 Ω, os resultados apresentados nas duas etapas, considerando respectivamente corrente, tensão e resistência são:
