Questão
ID 928597Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2024 Banca: FUNDATEC - Fundação Universidade Empresa de Tecnologia e Ciências Órgão: Prefeitura Municipal de Bagé

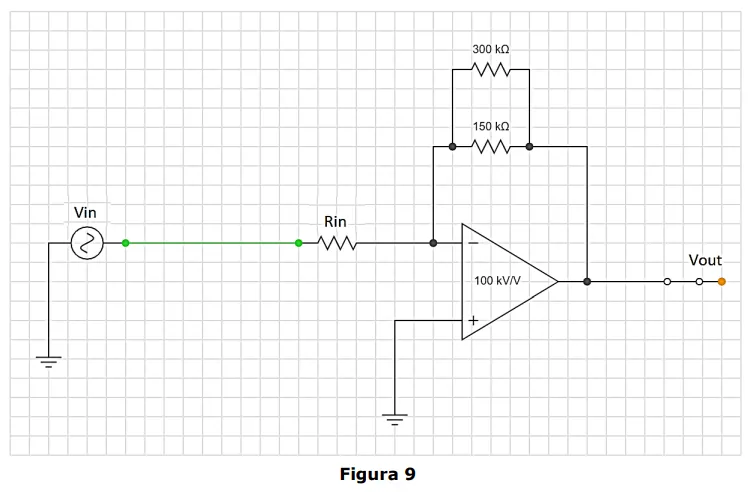

Sobre o circuito apresentado na Figura 9, analise as assertivas abaixo:
I. Trata-se de um circuito amplificador em configuração inversor.
II. Em Rin = 1k Ohms, o ganho do amplificador será de 100 dB.
III. Em Rin = 10k Ohms, o ganho do amplificador será de 10 dB.
IV. Para Vin = 1Vp (tensão de pico), e Rin = 1k Ohms, Vout = -100 Vp (tensão de pico).
Quais estão corretas?
