Questão 895208

Complete as lacunas abaixo e, a seguir, marque a alternativa que contém a sequência de respostas que completa CORRETAMENTE as lacunas, na ordem que aparecem.

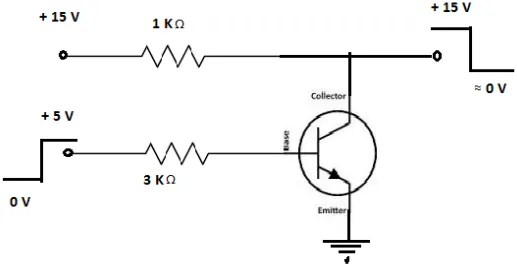

A figura abaixo representa um circuito de chaveamento com transistor acionado por uma tensão em degrau. Quando a tensão de entrada for zero, o transistor estará em corte. Nesse caso, ele funciona como uma chave aberta. Sem corrente no resistor do coletor, a tensão de saída e igual a +15V.

Quando a tensão de entrada for de +5V, a corrente de base será ________.

Visualizando o transistor em curto entre o coletor e o emissor, então a tensão de saída cai idealmente a zero e a corrente de saturação é ________.

Fig. Transistor usado como chave
