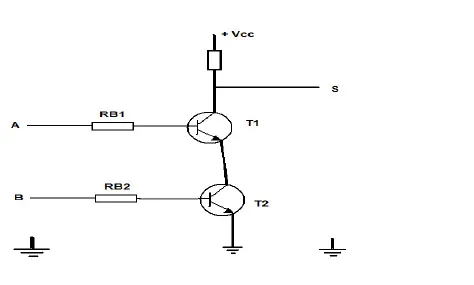

Considerando que o circuito da figura abaixo esteja dimensionado para os transistores atuarem nas situações de corte e saturação, com nível 1 no potencial Vcc, marque a alternativa CORRETA que determina a função da porta lógica vista na saída S:
