Questão
ID 891946Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos Sequenciais
Ano: 2022 Banca: VUNESP - Fundação para o Vestibular da Universidade Estadual Paulista Órgão: Polícia Civil de Roraima

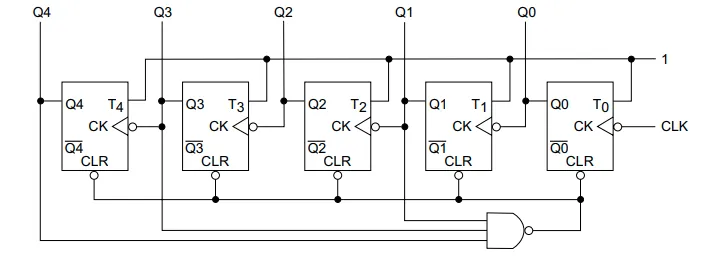

A figura a seguir mostra o circuito lógico sequencial de um contador de 5 bits, cuja saída é formada pelos bits Q4, Q3, Q2, Q1 e Q0.
Pela configuração apresentada, o maior valor estável de saída apresentado por esse contador em valores hexadecimais é:
