Questão
ID 890713Disciplina: Engenharia Mecatrônica
Assunto: Minimização de Funções Lógicas
Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Polícia Civil do Estado do Piauí

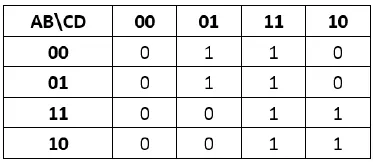

Durante a análise de uma placa lógica de controle de portas automáticas, o perito obteve o seguinte mapa de Karnaugh correspondente à saída digital Y que aciona o relé de travamento. A e B são, respectivamente, sensores de presença interna e externa, C e D são sensores de posição da porta (fechada/aberta).
A expressão mínima da saída Y é
