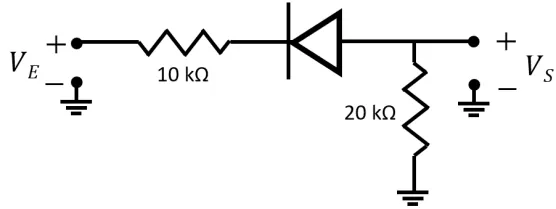

Um perito está investigando o comportamento de um circuito retificador que contém dois resistores e um diodo. O sinal de entrada é dado por: V𝐸=5sen(2000𝜋𝑡) [𝑉]. Utilizando um osciloscópio, o perito conseguiu medir a amplitude da tensão 𝑉𝑆 no resistor de 20 kΩ.

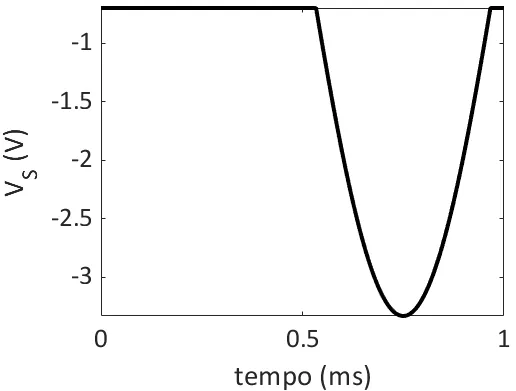

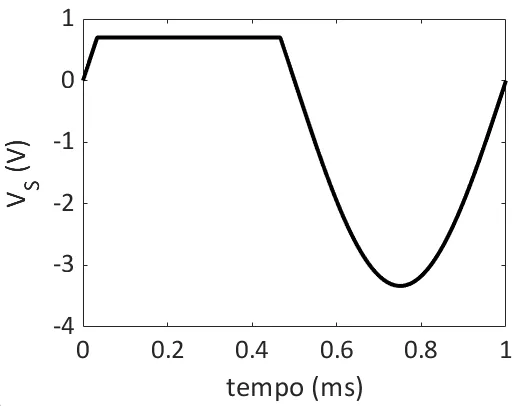

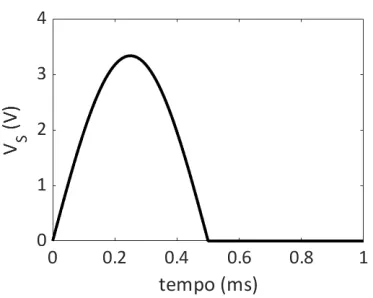

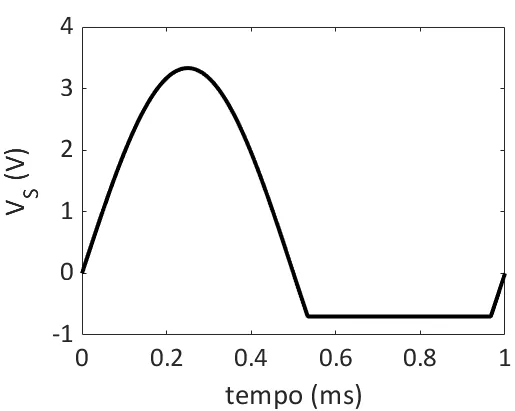

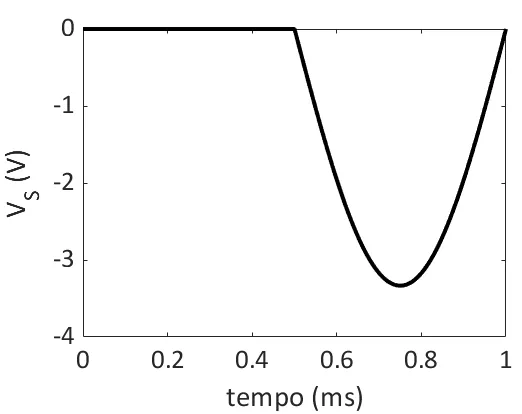

Assinale a opção que apresenta o gráfico que melhor representa o valor da tensão 𝑉𝑆 em função do tempo.
