Questão
ID 890688Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Elementos e Topologia de Circuitos (Resistência Equivalente, Pontes)
Ano: 2026 Banca: FGV - Fundação Getúlio Vargas Órgão: Polícia Civil do Estado do Piauí
Atenção: a situação a seguir deve ser usada para responder às duas próximas questões
Durante a análise de um circuito, um perito utiliza uma ponte de medição de corrente alternada para determinar o valor de uma indutância desconhecida L e resistência desconhecida R, variando os valores das resistências R2 e R3. O circuito da ponte é ajustado até que a corrente no amperímetro A indique nulo, caracterizando o equilíbrio da ponte. Vg é um gerador de sinal senoidal operando na frequência de interesse e R1 e C são, respectivamente, resistor e capacitor de valores conhecidos.

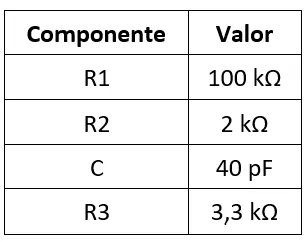

O perito verificou que a ponte está em equilíbrio quando os componentes possuem os seguintes valores:
Consequentemente, os valores de R e L são, respectivamente,
