Questão
ID 888369Disciplina: Engenharia Mecatrônica
Assunto: Válvulas de Controle e Elementos Finais
Ano: 2008 Banca: CESPE CEBRASPE - Centro de Seleção e de Promoção de Eventos UnB Órgão: Secretaria de Estado de Gestão Administrativa do Acre

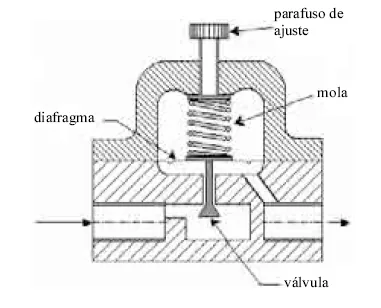

A figura acima mostra o esquema de uma válvula controladora auto-operada. Considerando os elementos presentes em um controlador automático desse tipo e a ação de controle executada, julgue os itens seguintes.
Os elementos atuador e medidor do controlador atuam como uma unidade única por meio do conjunto mola-diafragma.
