Questão
ID 875457Disciplina: Engenharia Mecatrônica
Assuntos: Tração, Compressão e Torção em Limites Elásticos
Ano: 2013 Banca: IBFC - Instituto Brasileiro de Formação e Capacitação Órgão: Polícia Civil do Estado do Rio de Janeiro

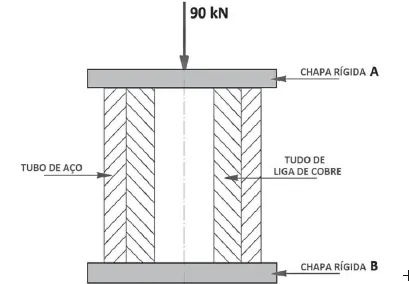

A figura apresentada a seguir mostra um tubo de aço envolvendo um tubo de uma liga de cobre. Os dois tubos possuem o mesmo comprimento e estão sendo submetidos a um carregamento elástico de compressão de 90 kN aplicado pelas chapas rígidas A e B:
Sabendo que os dois tubos têm áreas da seção transversal resistente iguais e que o módulo de elasticidade do aço é igual ao dobro do módulo de elasticidade da liga de cobre, as intensidades das cargas, em kN, suportadas pelo tubo de aço e pelo tubo de liga de cobre são, respectivamente:
