Questão 874932

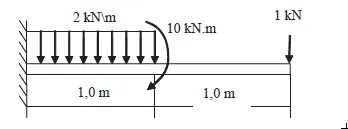

Seja uma viga de aço SAE 1020, esbelta, uniforme e homogênea, de comportamento isotrópico, com comprimento 1,0 metro, largura 50,0mm e altura 60,0mm, sujeita aos carregamentos ilustrados na figura abaixo.

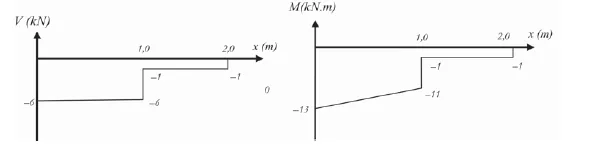

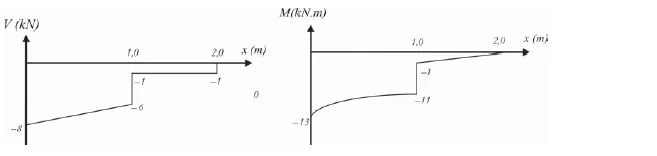

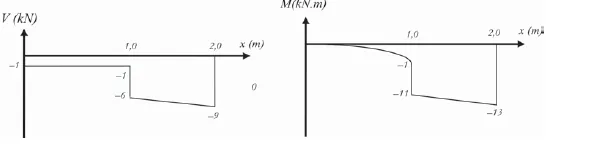

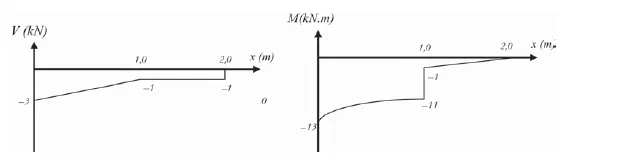

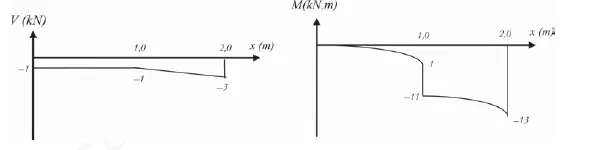

Determine os diagramas do cortante V e do Momento fletor M ao longo da viga que melhor representam o carregamento dado, sabendo que o módulo de elasticidade do aço é 210 GPa.
