Questão
ID 871772Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Programação Ladder
Ano: 2023 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

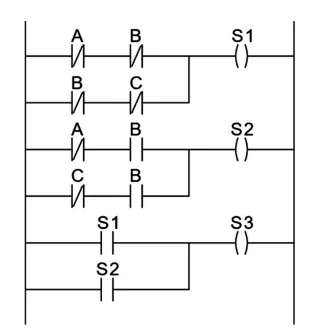

Um estagiário implementou a lógica, representada no diagrama ladder e mostrada na Figura, em um Controlador Lógico Programável (CLP).
O técnico de instrumentação que estava supervisionando o estagiário o alertou que era possível simplificar a implementação.
A lógica sugerida pelo técnico de instrumentação, que equivale à lógica implementada pelo estagiário, é a
