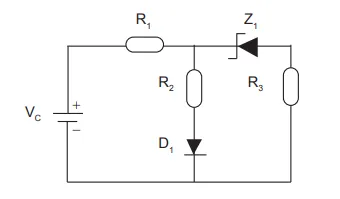

O circuito mostrado na Figura abaixo contém dois diodos ideais, sendo um do tipo zener (Z1) e o outro comum (D1).
Nesse circuito:
• os componentes são energizados por uma bateria de tensão constante VC de 11,7 V;
• a tensão nominal do zener é 7,5 V;
• a queda de tensão direta em D1 é fixa em 0,7 V;
• os resistores R1, R2 e R3 têm os valores de 10 \(\Omega\) , 80 \(\Omega\) e 6 \(\Omega\) , respectivamente;
• a corrente que passa em R2 é de 0,1 A.
Nessa situação, a corrente que passa no resistor R1, em ampere, é
