Questão
ID 871211Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2018 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

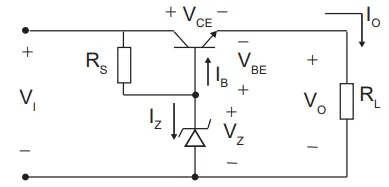

O circuito de um regulador de tensão simples, utilizando transistor e diodo zener, pode ser visto na Figura abaixo.
A tensão de entrada (VI) tem o valor constante de 12 V, a tensão de saída (Vo) tem o valor constante de 5 V, e a corrente de saída (Io) que passa sobre a carga (RL) tem o valor de 1A.
Considerando desprezível a corrente que passa no resistor Rs, quantos watts são dissipados no transistor?
