Questão
ID 871121Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assuntos: Fontes, Retificadores e Inversores Estáticos
Ano: 2018 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

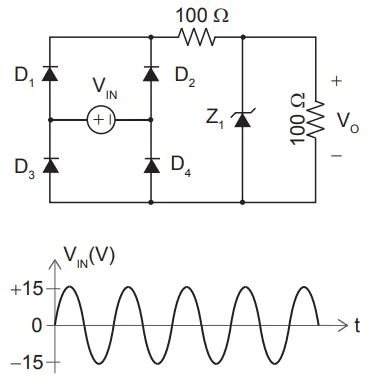

No circuito retificador representado na Figura abaixo, considere que todos os diodos são ideais e que a tensão de ruptura reversa do diodo zener é VZ = 6,0 V.

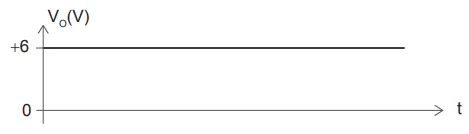

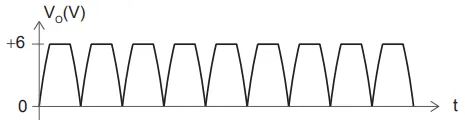

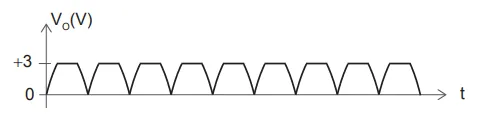

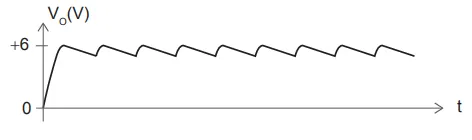

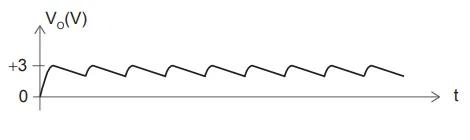

Considerando-se que a forma de onda da tensão VIN aplicada ao retificador é aquela exibida no gráfico da Figura acima, como será a forma de onda da tensão VO medida na saída?
