Questão 871118

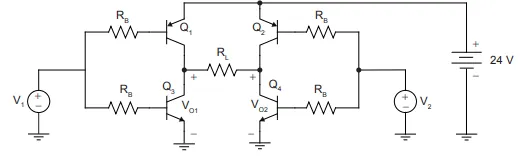

A Figura abaixo contém o diagrama esquemático de um circuito em ponte H alimentando uma carga resistiva R_L. Nesse circuito, os transistores bipolares de junção apresentam um tempo de resposta desprezível e uma tensão V_CE = 0 V quando estão em condução.

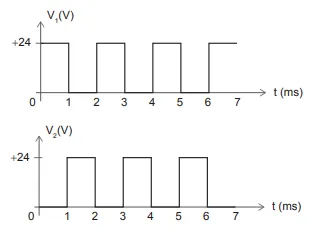

O comando das chaves da ponte H é realizado através de duas fontes de tensão, V₁ e V₂ , cujas tensões variam no tempo conforme os gráficos abaixo:

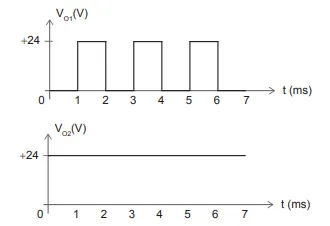

Ao observar o funcionamento do circuito, um técnico notou que seu comportamento não estava de acordo com o esperado. Com o objetivo de identificar os componentes avariados, o técnico mediu tensões V_O1 e V_O2 indicadas na Figura, respectivamente , em Q₃ e Q₄ , obtendo as seguintes formas de onda:

A partir dessas duas medições, o técnico é capaz de concluir que existe uma avaria no circuito que faz com que esteja(m) sempre aberta(s) a(s) chave(s)
