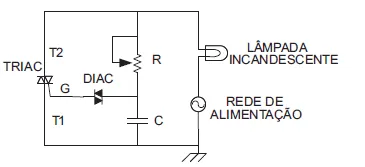

O circuito da figura é um controlador de intensidade luminosa, na qual uma lâmpada incandescente é usada como carga. Para realizar essa função, usam-se dispositivos eletrônicos conhecidos como Triac e Diac, representados na mesma figura. O circuito de controle é feito através de uma malha defasadora RC, com R variável, que atrasa a tensão no capacitor em relação à tensão da rede de alimentação.

Nesses termos, o Triac é disparado

Alternativa A: independentemente do Diac, que serve apenas como
proteção de Gate.
Alternativa B: como um SCR, isto é, apenas quando estiver alimentado
pelo ciclo positivo da senoide de alimentação e
com um sinal positivo em Gate.
Alternativa C: sempre em um ângulo de 90o, e com nível negativo,
forçado pela presença do capacitor C de valor fixo da
malha defasadora.
Alternativa D: sempre em um ângulo maior que 180o, forçado pela
presença do capacitor C de valor fixo da malha defasadora.
Alternativa E: pelo Diac, quando submetido à tensão igual ou superior
à de breakover, podendo ocorrer nos dois semiciclos
da tensão senoidal da alimentação, descarregando
o capacitor no Gate do Triac.
