Questão
ID 870611Disciplina: Engenharia Elétrica e Engenharia Eletrônica
Assunto: Circuitos com Amplificadores e com Conversores de Dados
Ano: 2008 Banca: Fundação CESGRANRIO Órgão: Petrobras Transporte S/A

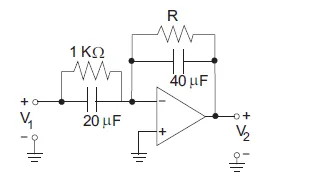

A figura acima apresenta um circuito ativo, utilizado na implementação de compensadores de primeira ordem de atraso de fase ou de avanço de fase. O amplificador operacional do circuito pode ser considerado como ideal. Para que o pólo da função de transferência do compensador esteja localizado em s = -5, a resistência de R, em
deverá ser
