Questão 870012

Os textos e figuras seguintes referem-se às questões de números 46 e 47.

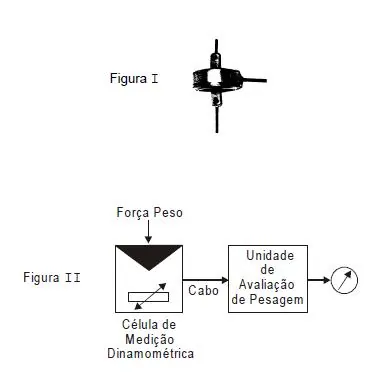

A figura I corresponde a um exemplo de célula de medição dinamométrica para cargas de tração de 60 kgf, usada em balanças eletromecânicas, cujo diagrama em blocos simplificado está representado na figura II.

Os elementos básicos de medição da célula dinamométrica são as molas de medição e as tiras de medição extensiométricas (DMS ou strain gauge), conforme mostra a figura III.

A DMS é uma resistência laminada e sinuosa que, colada na mola de medição, sofre uma deformação (dilatação ou compressão) quando a célula é submetida à força mecânica da peça a ser pesada.

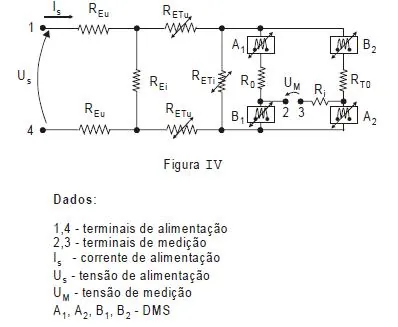

Um circuito típico interno de uma célula de medição dinamométrica com DMS está apresentado na figura IV.

As resistências de compensação (fixas) e as de compensação para a variação da temperatura têm as seguintes funções:

R₀ e R_T0 - aferição do ponto zero

R_Eu e R_ETu - aferição da sensibilidade com alimentação de tensão

R_Ei e R_ETi - aferição da sensibilidade com alimentação de corrente

Se a DMS tem uma resistência estática R = 100 Ω, cujo efeito de medição ΔR/R máximo é de 20.10⁻³ quando submetida a um esforço, a variação máxima de sua resistência é
